Vizualizácia rádioamatérskych spojení (QSO) je pre mnohých operátorov, najmä po pretekoch na VKV/UKV pásmach, neoddeliteľnou súčasťou vyhodnotenia. Vidieť svoje úspechy na mape pomáha nielen pri analýze šírenia, ale je to aj skvelý spôsob, ako sa pochváliť výsledkami v komunite. Jedným z takých nástrojov bol LogAnalyser od Maria DL4MFM, ktorý nahradil Marc DO2UDX službou ADIF to Karte by CQGMA.

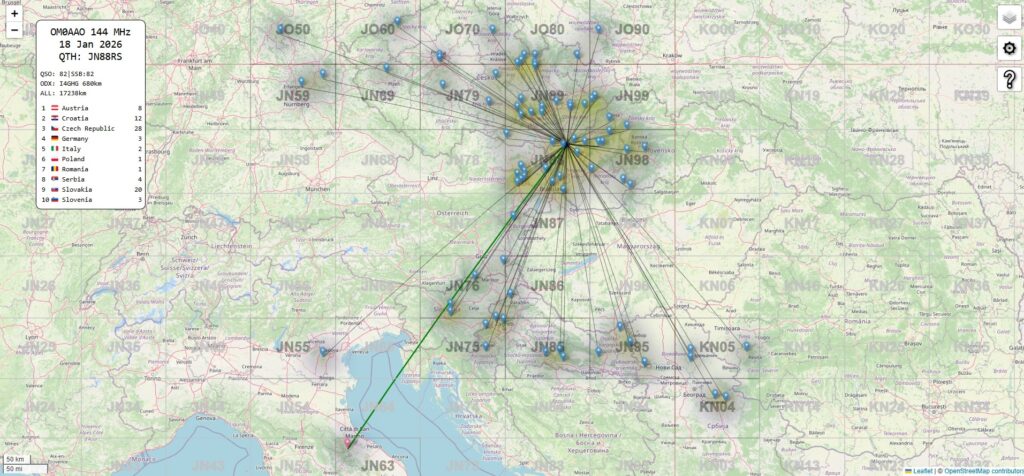

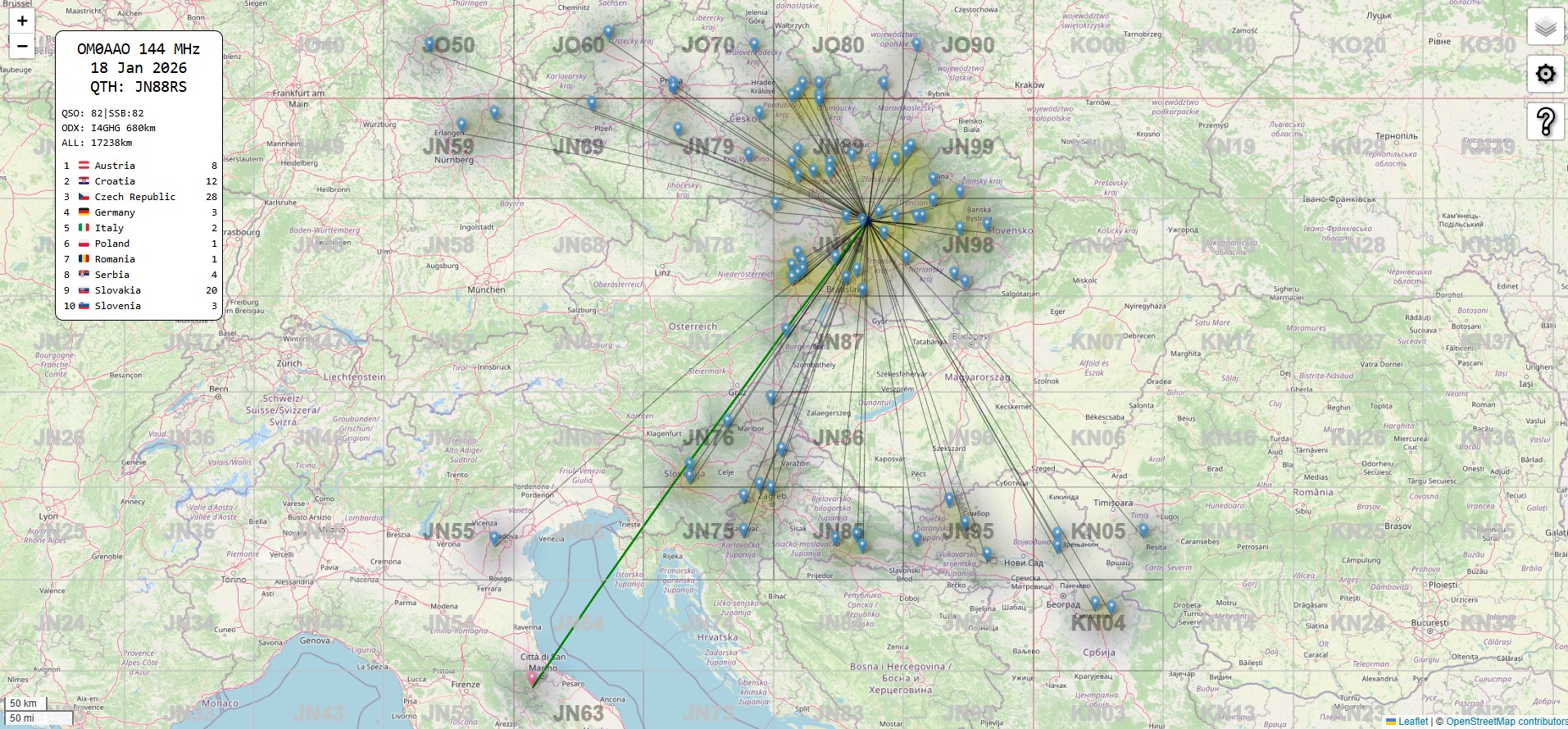

Damyan LZ5ZO vytvoril šikovný, rýchly a interaktívny nástroj s názvom EDI Log Map, ktorý nájdete na adrese lz5zo.org/ham/edilogmap.html. Poďme sa pozrieť na to, čo všetko tento generátor dokáže a prečo by nemal chýbať vo vašich záložkách.
Hlavná výhoda: Súkromie a rýchlosť
Na rozdiel od mnohých iných online nástrojov, EDI Log Map od LZ5ZO neposiela vaše dáta na žiadny server. Celý proces prebieha priamo vo vašom internetovom prehliadači. Vyberiete súbor .edi zo svojho počítača a skript ho lokálne spracuje. Je to bleskové a vaše denníky zostávajú u vás.
Ako to funguje?
Používanie je maximálne intuitívne:
-
Nahratie logu: Na úvodnej stránke vyberte EDI súbor zo svojho disku. Podmienkou pre správne zobrazenie je, aby záznamy obsahovali platný QRA lokátor.
-
Nastavenia (Options): Kliknutím na ikonu ozubeného kolieska (Cog) otvoríte panel nastavení. Tento panel môžete voľne presúvať po obrazovke potiahnutím za jeho hornú časť.
Prispôsobenie mapy podľa vášho vkusu
V nastaveniach nájdete množstvo funkcií, ktorými môžete mapu vyladiť pre dokonalý screenshot:
-
QRA Grid: Zapnutie alebo vypnutie siete lokátorových štvorcov.
-
Circles (Kružnice): Zobrazenie vzdialenostných kružníc od vášho stanovišťa. Môžete si nastaviť interval (krok po 50 km), hrúbku čiar a ich farbu. Pomocou funkcie „Direction“ môžete otáčať popisky vzdialeností okolo vášho QTH, aby neprekrývali dôležité spojenia.
-
Vzhľad spojení: Ak máte v logu stovky spojení, mapa môže byť neprehľadná. Pomocou posuvníkov
opacity(priehľadnosť) aweight(hrúbka čiary) môžete zjemniť čiary QSO. -
Markery a Heat map: Môžete si vybrať, či sa majú zobraziť značky (piny) alebo priamo volacie značky protistaníc (
pin/call). Pre vizuálne efektné zobrazenie hustoty spojení je k dispozícii aj Heat map (tepelná mapa).
Interaktivita a štatistiky EDI Log Map LZ5ZO
Mapa nie je len statický obrázok. V pravom hornom rohu (alebo tam, kam si ho presuniete) nájdete okno Stat (Štatistiky):
-
Zoom na DXCC: Kliknite na konkrétnu krajinu v zozname štatistík a mapa sa automaticky priblíži na spojenia z tejto oblasti.
-
Reset zobrazenia: Kliknutím na hlavičku okna (napr. časť QSO/ODX) vrátite mapu do pôvodného celkového náhľadu.
-

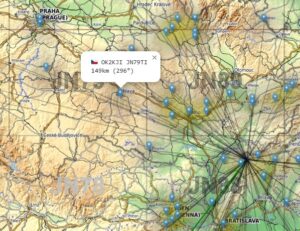

Detaily spojenia: Kliknutím priamo na čiaru spojenia na mape sa zobrazí volacia značka, vzdialenosť a azimut (bearing).
Ako zdieľať výsledok?
Keď ste s vizuálnou stránkou spokojní, Damyan zabudoval priamo do nástroja funkciu pre export. Stačí kliknúť pravým tlačidlom myši kdekoľvek na mapu a vybrať „Take a screenshot“. Následne si zvolíte oblasť, ktorú chcete zachytiť, a obrázok si môžete buď skopírovať do schránky, alebo stiahnuť do počítača.
Záver
Generátor od LZ5ZO je vynikajúcim pomocníkom pre každého, kto používa formát EDI (štandard pre VKV preteky v IARU Región 1). Je zadarmo, rešpektuje súkromie a ponúka profesionálne vyzerajúce mapy, ktoré oživia každý rádioamatérsky blog alebo profil na sociálnych sieťach.
73, a dopočutia v ďalšom conteste!
