Płytka rozwojowa do procesorów ATMEL AVR20

Peter OM5ADX rozpoczął produkcję płyt rozwojowych dla procesorów ATMEL. Dziś przedstawimy Wam jeden z nich - AVR20 przeznaczony dla ATMEL z dwudziestoma pinami. Dodatkowo dostępne są płyty AVR28 (28-Szpilka) i płytki do MICROCHIP PIC 16F84/628 są już w fazie rozwoju 18 pi MCU, 28 pin MCU a 40 pin MCU. W niedalekiej przyszłości pojawi się też tablica z kolorowym lcd 128*128 piksele + Klawiatury + Gniazdo na kartę SD + EEPROM + BRZĘCZYK

AVR20 to płytka rozwojowa zaprojektowana do tworzenia prototypów połączeń i tworzenia oprogramowania układowego dla procesorów serii ATMEL AVR z 20 pinmi.

Dlaczego AVR20?
AVR20 ma złącze i obwód RS232, który może podłączyć procesor AVR do innego urządzenia lub komputera z interfejsem RS232;. Na wyjściu obwodu RS232 znajdują się 4 linie wejścia-wyjścia, TX, RX, CTS i sygnał RTS lub DTR do wyboru zworką.

Pin oznaczony RX jest wyjściem i musi być podłączony do pinu procesora oznaczonego RX. Pin oznaczony TX jest wejściem i musi być podłączony do pinu procesora oznaczonego TX. Standardowy obwód MAX232 w gnieździe jest przeznaczony do zasilania 5V, jeśli będziesz używał procesora w trybie 3,3V, konieczna jest wymiana tego układu na typ MAX3232, który pracuje przy 3,3V.

Złącze ICSP na płytce umożliwia podłączenie programatora i późniejsze programowanie procesora. Sposób podłączenia złącza i pinów opisano poniżej.

OSTRZEŻENIE: Można używać wszystkich programistów, którzy zapewniają zasilanie 5 V do aplikacji;, jednak w tym przypadku nie podłączamy zasilania do płyty AVR20!

Zasilacz zawiera złącze zasilania, mostek diodowy, który umożliwia podłączenie do złącza napięcia AC i DC i jednocześnie zabezpiecza płytkę przed odwróceniem polaryzacji napięcia. Napięcie wejściowe może mieścić się w zakresie +7,5V - 15V DC i 6 - 12V AC.

Regulator napięcia jest rozwiązany za pomocą obwodu LM317 (regulowany regulator napięcia,), za pomocą zworki można wybrać zasilanie procesora i obwodów, czyli +5V lub +3,3V.

Oscylator został zaprojektowany z kryształem 10 MHz, aby zapewnić najlepszą możliwą szybkość procesora. RESET - obwód zaprojektowany jako obwód RC z przyciskiem, w razie potrzeby można zainstalować obwód resetujący DS1813 dla 5V.

Płyta AVR20 jest wyposażona w jeden przycisk użytkownika podłączony do pinu 6 procesora. Gdy wejście procrsora jest ustawione jako wejście, następnie po naciśnięciu klawisza odczytywane są logiczne „0” i logiczne „1”, chyba że klawisz zostanie wciśnięty.
Dioda LED zasilania wskazuje moc na wejściu płyty.

Opis tablicy:

• ICSP kompatybilny z STK200 5×2 złącze pinowe do programowania obwodów
• Obwód RS232 s MAX232
• Gniazdo DIL20 na procesor
• Kryształ 10Mhz
• Dioda zasilania
• Przycisk użytkownika
• Przycisk reset (opcjonalny obwód resetowania DS1813)
• Złącze zasilania, akceptowane zasilanie AC i DC 7 – 15V
• Opcjonalnie + 3,3 V / +5W obwodzie zasilania (3.3V jeśli zworka jest podłączona)
• Wszystkie piny procesora są poprowadzone do magistrali
• Magistrala GND
• Autobus Vcc
• 4 otwory montażowe 3,3 mm • FR-4, 1.5 mm, zielona maska ​​​​bez lutowania, niebieski opis
• Wymiary 100×80 mm

Uwikłanie:

Złącze ICSP:

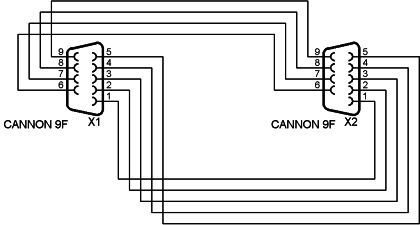

Kabel RS232 do płyty AVR20:

Deski są dostarczane kompletnie zmontowane i przetestowane , zawierają standardowe złącze ISP, Interfejs RS-232, zasilanie 5V/3,3V, przycisk resetowania i przerywania, zapakowany w woreczek antystatyczny oraz w kartonik z instrukcją SK lub ENG. Wszystkie deski są całkowicie ręcznie montowane i lutowane w najlepszej jakości. Płytka drukowana ma maskę bez lutowania i opis komponentów.

Cena płyt AVR20 i AVR28 wynosi 690,- Sk
Datovy RS232 kabel za 80,- Sk

Piotr, OM5ADX om5adx@wmx.sk
+421 908 737 544
