Anche tu hai la sensazione che più nuovo TCVR, quindi è meno collegabile ad altro? Immagina di acquistare un TCVR e in seguito un amplificatore transistorizzato. Tuttavia, ha bisogno di commutare i filtri passa basso... e adesso? Se il produttore del TCVR ha pensato a questo, puoi collegarlo in modo che la commutazione avvenga automaticamente. Un'altra opzione è la condivisione dei dati CAT. La terza opzione è che l'amplificatore misuri la frequenza del segnale trasmesso e commuti i filtri passa basso... Ma è una soluzione sbagliata perché la commutazione avviene durante la trasmissione. L'ultima opzione è che l'operatorecommuta manualmente i filtri passa basso.

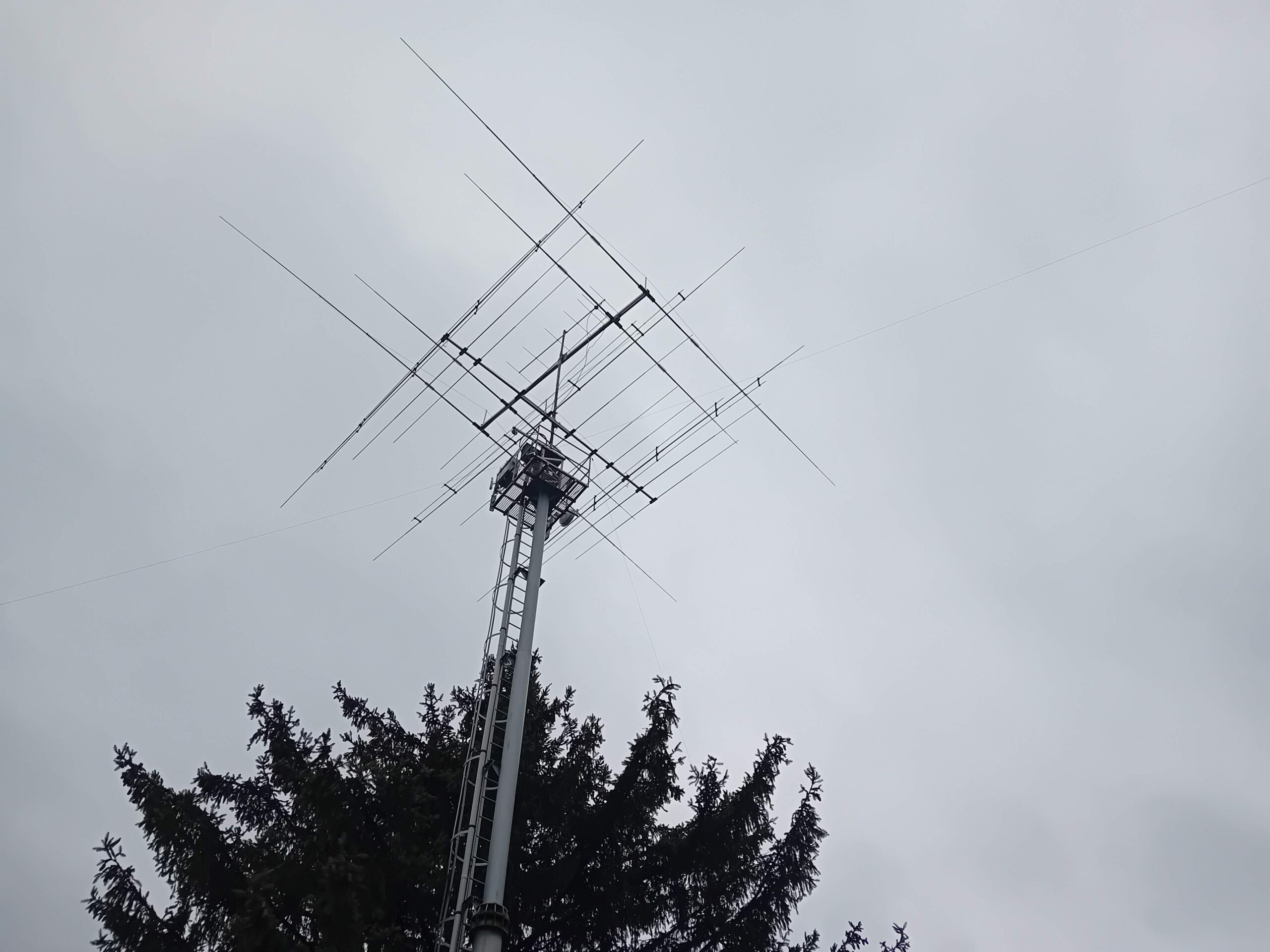

La situazione diventerà ancora più complicata se abbiamo più antenne su una certa banda. Un altro interruttore. Oltre al disagio evidente, aumenta anche la possibilità che uno degli interruttori non sia nella posizione corretta durante la trasmissione e possa danneggiare l'apparecchiatura.
Immagina di passare a un'altra banda e che l'antenna corretta si commuti automaticamente. Che su vkv inserisci 'DL' o 'JO50' e l'antenna direzionale si commuta immediatamente yagi questa direzione dell'antenna? E viceversa, se scrivo '9A', si commuta sull'altra - antenna rotante?
Immagina che i filtri passa-basso nell'amplificatore siano commutati automaticamente anche se il TCVR non ha un'uscita di banda. Immagina che si commuti il giusto transverter….
Soluzione: OTRSP. Cos'è?
OTRSP è un semplice protocollo seriale (RS-232 / USB-serial) che consente a un logger di contest o a un altro programma di controllare:
- Interruttore a due radio (commutazione RX/TX tra due trasceiver)
- so2r controller
- Interruttori dell'antenna
- Pedale / PTT router
- matrice CW/FSK/PTT
- Controllo cuffie / commutatori audio
Quindi ci sono molte opzioni e sembra complicato. In pratica, però, è semplice. Come fare?
Esempio pratico di OTRSP con N1MM+
Per prima cosa avremo bisogno di un decoder OTRSP. Questo può essere realizzato con costi minimi utilizzando Arduino Nano e il codice K7MDL, che puoi trovare ad esempio su https://github.com/ok1cdj/OTRSP_BAND_DECODER . Non fatevi ingannare dal nome "BAND DECODER".
Questo converte in codice BCD. Ciò ci consente di controllare direttamente 4 interruttori o con un decoder BCD, otteniamo da 8 (DEC decoder) a 16 uscite. Esempio di un semplice commutatore con una scheda con 4 relè
Questi moduli sono disponibili ad esempio tramite Techfun https://techfun.sk/PROdukt/4-kanalove-rele-s-jumperom-hl
Questi relè non sono destinati alla commutazione del segnale VF. Sono adatti per commutare un commutatore VF speciale o controllare un amplificatore.
Per 16 uscite è necessario un altro decoder, ad esempio https://remoteqth.com/bcd-to-16.php
Dopo aver collegato l'Arduino al PC, avviamo N1MM+. Attraverso l'elemento Configurazione Nel menu selezioniamo l'opzione Configura le porte, il controllo della modalità, Winkey ecc. In una nuova finestra nella scheda Hardware Selezioniamo la porta COM creata collegando Arduino al PC e selezioniamo il protocollo OTRSP su di essa.
Nella scheda Antenne possiamo definire una tabella di commutazione. L'esempio mostra due antenne nella banda 144 MHz. Il primo è per azimut 230 a 300 gradi (chiamata Ovest) e la seconda è per l'azimut da 50 a 130 gradi (chiamata Est). È attivata contemporaneamente l'opzione che seleziona automaticamente l'antenna per la stazione in quella direzione.
Primo suggerimento
Non corrisponde attualmente a come è definita la commutazione automatica? Usa ALT+F9 per la commutazione manuale.
Secondo suggerimento
Se inseriamo anche il nome del rotatore collegato nella tabella, è possibile controllarlo direttamente da N1MM+, dove l'istruzione per la rotazione verrà inviata al rotatore corretto anche se sono collegati più rotatori.
Terzo suggerimento
Se non ti piace N1MM+, prova DXLog o Logger32 e altri che supportano OTRSP
Conclusione
Quindi OTRSP non è solo qualcosa per SO2R, ma è una risorsa praticamente utilizzabile per molti radioamatori. Un possibile svantaggio è che la commutazione richiede un PC con un log. Tuttavia, questo non deve essere un problema: il PC è oggi lo standard dell'hamshack.
Avviso: in caso di mancata connessione del PC o perdita di comunicazione con il PC, lo switch Arduino non funziona! I LED sulle schede dei relè possono essere utilizzati per controllare il funzionamento.
