Poniższy opis poręcznej radioamatorskiej anteny panelowej został napisany przez Ivana HB9CSM/OM2CS. Został opublikowany w języku francuskim w magazynie HB9 Old Man 11/2005. Dziękuję!
Kiedy radioamator się zmienia QTH, to zwykle katastrofa…. Przydarzyło mi się to kilka lat temu. Po pewnym czasie rozważyłem moje możliwości z punktu widzenia radioamatora mniej więcej w następujący sposób:
- antena wewnętrzna lub
- antena zewnętrzna lub
- zmienić QTH
Ponieważ mieszkam w ładnym, słonecznym i cichym mieszkaniu na 4 piętrze w apartamentowcu z dość dużym balkonem, na którym nie dałoby się zamontować anteny wewnętrznej, zdecydowałem się opracować wydajną antenę balkonową.
Warunki:
- Wciśnij antenę na szerokość mojego mieszkania na elewacji - około 6 metrów
- zwis z balkonu max. 7 metrów
- zasilanie za pomocą kabla koncentrycznego 50 omów
- wszystkie zespoły KV
- brak TVI (chociaż jest mnóstwo telewizji kablowej)
- moc anteny 100 W
Mam w miarę przyzwoity balkon o wymiarach 3,5m x 1,8m. Po przeszukaniu magazynów i książek krótkofalarskich, gdzie nie znalazłem nic przydatnego, zacząłem się zastanawiać nad najlepszą formą anteny dla mojego przypadku. Mój przyjaciel HB9ARY wspomniał mi jakiś czas temu, że czasami używa anteny z wędkami. Zaczęło się od tego, że kupiłem 3-metrowy drewniany karnisz. Antena w kształcie prostego, poziomego V wydała mi się krótka, więc spróbowałem dodać przewody do środka z każdej strony. Próby były kontynuowane i nadal z negatywnym skutkiem. Przez to wszystko zwykle udawało mi się zrobić antenę na jednym lub dwóch pasmach z wysokimi częstotliwościami PSV i TVI. Do dopasowania użyłem „klasycznych” fabrycznych ogniw pi, ale dopasowanie nie poszło dobrze. Nie jestem specjalistą w tej dziedzinie i nie mam dużego doświadczenia z antenami (jestem chemikiem), więc zwróciłem się o poradę do znajomych specjalistów i otrzymałem następujące odpowiedzi:
- nie rób tego, czego nie rozumiesz...
- jesteś na dobrej drodze, ale niestety nie mam teraz czasu
- Zaproponuję Ci antenę, która będzie działać (LW na pobliską jodłę+TVI...)

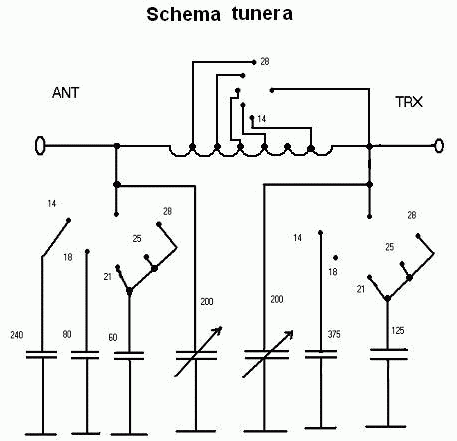

Więc pewnego niedzielnego popołudnia włączyłem swój letni zegarek i byłem zdecydowany spróbować wszystkiego! Zacząłem od nawinięcia małej cewki (12 zwojów o średnicy 14 mm i długości 55 mm, drut o średnicy 1,5 mm), którą nawinąłem tak, aby każdy zwój miał około 1 mikroHenry'ego. Znalazłem też w szufladzie dwa obrotowe kondensatory powietrzne 200pF i kilka kondensatorów ceramicznych (muszą być ceramiczne i napięcie co najmniej 500V). Całość zamontowałem w wykonanym jakiś czas temu ogniwie pi, w którym pomieściły się także przełączniki:
- 2 razy 5 pozycji dla kondensatorów
- 1 raz 6-10 pozycji na cewkę
- (lub 3 razy 5 pozycji dla wygodniejszego przełączania)

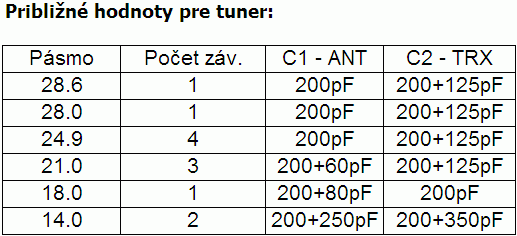

Pod koniec popołudnia przeprowadziłem już test transmisji na częstotliwościach 14 MHz, 18 MHz, 21 MHz, 24,9 MHz i 28 MHz... Chociaż nie zaobserwowałem żadnego TVI podczas transmisji na wszystkich pasmach, i tak dodałem duży fiolet toroid o średnicy 5 cm i nawinąłem na niego kabel zasilający RG-58 (na tyle, na ile się dało) blisko przyłącza do anteny. Długość kabla zasilającego od punktu zasilania do ogniwa pi wynosi w moim przypadku 7,5 metra. Z biegiem czasu do karnisza dołożyłem wędkę o długości 5 metrów, co pozwoliło mi także na odsunięcie dwóch kotwic antenowych na odległość 50 cm od elewacji. To wyraźnie (i słyszalnie) poprawiło odbiór na wszystkich pasmach. Tak więc ostateczne wymiary anteny to - długość pręta wynosi 6,7 m, z czego przekracza 5 m od balkonu. Długość drutów wynosi 2 razy 4,7 m plus 1,5 m.
Zastosowanie kondensatorów obrotowych 500pF uprości całą konstrukcję tunera.
Przybliżone wartości na tunerze Drake MN7:
| 10.1 | Cóż 3 | poz. 40 m | REA 2.8 | OZE 2.5 |
| 7,0 | Cóż 3 | poz. 80 m | REA 1.0 | OZE 3.5 |
Pewnego letniego dnia próbowałem sprawdzić, czy przypadkiem tej anteny nie można używać na częstotliwości 50 MHz. FANTASTYCZNY!!! Dzięki małemu, klasycznemu ogniwu pi (cewka - 4 zwoje o średnicy około 10 mm, długość 15 mm, dwa małe wirujące kondensatory powietrzne 150 pF) antenę można było dostosować również do tego pasma. Tego dnia pojechałem na konkurs 50 MHz i z braku czasu zrobiłem tylko 13 QSO (najdłuższe połączenia – LY1, YR5, EC7, EO6).
Po dość długich poszukiwaniach udało mi się przystosować tę antenę do 10,1 MHz, 7 MHz (a nawet 3,5 MHz). Podłączyłem szeregowo tuner MN-7 (Drake) do mojej klasycznej komórki pi. Współpracuje również z FC-20 (Yaesu). Oczywiście nie ma co mieć złudzeń co do dużej skuteczności w tych pasmach...
Moim najlepszym DX-em z tą anteną było QSO w grudniu 2003 na 10,1 MHz z K6AR przez LP (długa droga) dokładnie na południowy wschód, gdzie mój balkon wychodzi na...
Na zakończenie zaznaczę, że antena ta jest anteną przenośną, czyli tymczasową. Oznacza to, że po zakończeniu pracy jest on składany. Do trwałego montażu anteny można zastosować jedynie stabilne i pewne zamocowanie anteny w co najmniej dwóch punktach.
Mam nadzieję, że moje doświadczenie pomoże radioamatorom, którzy mają ten sam problem co ja. Więcej informacji można znaleźć pod adresem: yvskop@yahoo.com
Ty 73 i DX.
Iwan, HB9CSM
Dziękuję Ivan za miły i ciekawy artykuł! Pozdrawiamy, zespół CQ.sk!
