Filtry dolnoprzepustowe służą do tłumienia niepożądanych produktów, zwłaszcza częstotliwości harmonicznych, wytwarzanych przez nadajnik. Komercyjnie produkowane urządzenia krótkofalowe charakteryzują się przeważnie dobrym tłumieniem tych produktów, ale w przypadku podłączenia stopnia końcowego konieczne jest umieszczenie za nim filtra dolnoprzepustowego o częstotliwości granicznej 30 MHz.
Schematycznie filtry te są dość proste - wielobiegunowe ogniwo pi. Części do większych mocy są przeważnie trudno dostępne i dlatego niektórzy radioamatorzy z pewnością z radością przyjmą filtry produkowane na skalę przemysłową. W teście znajdziecie trzy takie filtry – Kenowood LF-30A, MFJ-704 i Vectronics LP-30. Projektanci mogą również czerpać inspirację z naszkicowanego rozwiązania.
Przeczytasz w artykule
Kenowood LF-30A
Kenwooda LF-30A to mały filtr (244x50x40mm). Producent podaje wymiary dla mocy 1 kW PEP i strat nieodłącznych poniżej 0,5 dB przy częstotliwościach poniżej 30 MHz. Zwróć uwagę na układ mechaniczny na zdjęciu – kondensatory składają się z masywnych dysków, które są odizolowane od przegrody uziemiającej cienką folią PTFE. Wszystkie cewki są zatem wzajemnie ekranowane.
Vectronics LP-30 i MFJ-704

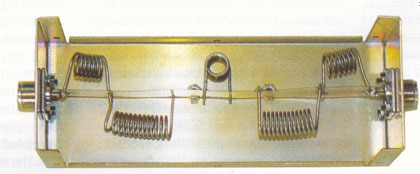

Vectronics LP-30 i MFJ-704 są zbudowane mechanicznie bardzo podobnie. W puszkach o jednakowych wymiarach (220x77x71mm) nie ma przegrody ekranującej. Kondensatory składają się z dwustronnej płytki drukowanej, a cewki są lutowane pod różnymi kątami. Producent zakłada, że odległość pomiędzy częściami oraz ich orientacja są wystarczające, aby nie doszło pomiędzy nimi do niepożądanego sklejenia. Obciążalność tych filtrów wynosi 1,5 kW PEP, a straty własne są mniejsze niż 0,5 dB przy częstotliwościach poniżej 30 MHz.
Wynik pomiaru i testu

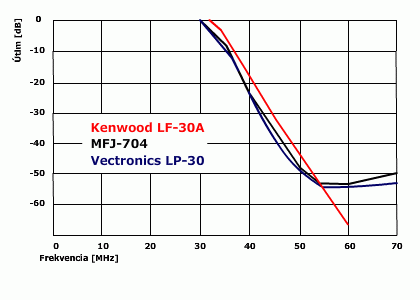

Wszystkie filtry poddano pomiarom za pomocą generatora sygnału HP i woltomierza selektywnego. Wyniki można zobaczyć na wykresie. Tutaj pokazano zaletę konstrukcji LF-30A, która osiąga lepsze wartości w obszarze pasma stopowego. Podczas gdy LP-30 i MFJ-704 osiągają tłumienie około -50dB, Kenwood ponad -66dB, co mieściło się w zakresie miernika. Vectronics i MFJ mają również kilka na wyższych częstotliwościach, gdzie tłumienie jest niższe, ale także wyższe.
Zwycięzcą testu został Kenwood LF-30A, który jednocześnie jest najtańszy. Konstrukcja MFJ/Vectronics jest raczej inspiracją do krajowej produkcji takiego filtra.
