Kiedy dodawałem linki do anten na www.CQ.sk jedną z ostatnich stron, które odwiedziłem, była strona Alexa XE1MEX. Znalazłem tam ciekawą antenę odpowiednią do pracy satelitarnej na pasmach 144 i 432 MHz. Jej konstrukcja mi się spodobała, więc poprosiłem Alexa o zgodę na tłumaczenie i publikację. Natychmiast dostałem pozytywną odpowiedź. Dowiedziałem się również, że ten opis został już przetłumaczony na język francuski, polski i turecki, a Alex ma wersję na swojej stronie w języku angielskim i hiszpańskim... Ponadto napisał, że ma już potwierdzonych 51 DXCC poprzez satelity i jest bardzo aktywny również na AO-40. Sprawiłoby mu przyjemność QSO z OM, ponieważ ten prefiks jeszcze mu brakuje w kolekcji...
Wprowadzenie
Ponieważ w moim mieście było bardzo trudno kupić fabryczną przenośną antenę VHF-UHF, postanowiłem ją zrobić z starych anten HF i VHF. Moim osobistym zobowiązaniem było zdążyć na wakacje w Cancún (2.-8 maja 1999), aby móc nadawać z kwadratu EL61 przez satelitę AO-27. Antena działała doskonale, dzięki czemu udało mi się nawiązać dużą liczbę połączeń. Od tamtej pory używam jej także w domu (EL08MU) i zawsze, gdy mogę nadawać z innego kwadratu. W 1999 roku były to: EK09, EL00 i EL61; w 2000 roku: EL60 i EL61; w 2001 roku: EL61, EL50, EL51, EK06, EK07 i DK96. Z powodzeniemużyłem tej anteny do połączeń satelitarnych AO-27,SO-35 (* obecnie już nie ma) UO-14,FO-20,FO-29aAO-10. Zobacz najnowsze zdjęcia i uwagi w artykule!
Oprogramowanie
program w GW Basicu do obliczeń podwójnych Yagi-Uda anteny VHF i UHF opracował GuWprowadź Hoch, DL6WU. Możesz go pobrać ze strony Alexa (około 80kB): pobierz program Yagi-Uda od DL6WU. Jeśli podczas pobierania pojawi się prośba o hasło lub login, napisz do Alexa, wyśle Ci je e-mailem. Czasami serwer odmawia pobrania pliku.
Zastosuj się do tych instrukcji podczas korzystania z programu:
1. Rozpakuj plik antenne.zip do nowego katalogu na swoim PC
2. Spróbuj uruchomić plik Antdl6wu.bas za pomocą Exploratora Windows
3. Jeśli pojawi się okno dialogowe z pytaniem, który program ma zostać użyty do uruchomienia pliku, wybierz „Other (Inny)” i zaznacz Gwbasic.exe, który znajduje się w katalogu, który utworzyłeś w pierwszym kroku
4. Program będzie działał w systemach Windows 95, 98, 2000, XP lub NT w osobnym oknie. Odpowiedz Y (tak) na pytanie i naciśnij Enter - program się uruchomi.
Szczegóły konstrukcyjne
Załóżmy, że udało Ci się pobrać i uruchomić program. Na podstawie specyficznych wymagań i dostępnego materiału, osiągnąłem następujące wyniki:
– średnia częstotliwość VHF: 145,850 MHz
– średnia częstotliwość UHF: 436,800 MHz
– liczba elementów: 8 na UHF (zysk 10,5 dBd) i 4 na VHF (zysk 6,46 dBd)
– średnica belki: 22 mm
– średnica elementów i gammamatchu: 9 mm
– długości elementów części VHF: R=1017, D=972, D1=917, D2=906
– odległości między elementami części VHF: R do D=380, D do D1=162, D1 do D2=370
– długości elementów części UHF: R=349, D=325, D1=303, D2=298, D3=292, D4=287, D5=285, D6=282
– odległości między elementami części UHF: R do D=127, D do D1=54, D1 do D2=123, D2 do D3=148, D3 do D4=173, D4 do D5=193, D5 do D6=207
– reflektory są montowane 15 mm (VHF) i 25 mm (UHF) od środka reflektora do krawędzi belki (nad belką). (dzięki XE1YJS za poprawkę! - 2 lutego 2002)
UWAGA: wszystkie wymiary są w milimetrach, wszystkie elementy są z rur Al, R to reflektor, D to promiennik, D1 do D6 to dyrektory, odległości między elementami są od środka do środka elementu, elementy są montowane nad belką–(nie przez belkę), przy czym nie są izolowane od belki.
Jako uchwyt włożyłem do belki teflonową rurkę (o długości 430 mm, 100 mm w belce). Możesz jednak użyć dowolnego materiału nieprzewodzącego.
Użyłem aluminiowych rurek tych średnic, ponieważ miałem je w domu, gorąco jednak polecam użyć cieńszych rurek (lub prętów), aby antena nie była tak ciężka... na pewno przypomnisz sobie o tym podczas dłuższych relacji. Jeśli tak zrobisz, nie zapomnij przeliczyć wymiarów anteny.
Gamma dopasowanie
przejdźmy teraz do „trudnej“ części - dostosowanie kabla koncentrycznego do punktu zasilania promieniowców. Ponieważ jest to antena przenośna i używam jej blisko transceivera, zignorowałem straty podstawowego RG-58 A/U i użyłem go o długości 1200 mm między złączem urządzenia a każdym promieniowcem.
Dopasowanie gammy jest bezproblemowe i wystarczająco przetestowane. Zawsze osiągałem z nim doskonałe wyniki, być może dlatego, że nie używam żadnego innego rodzaju pojemności wiążącej niż goły kawałek RG-8, RG-213 lub RG-214 włożony do małego kawałka aluminiowej rurki. Pod pojęciem goły kawałek rozumiem kawałek kabla koncentrycznego bez zewnętrznej osłony plastikowej i oplotu. To stanowi połączenie między rękawem a jednym ramieniem promieniowca. Myślę, że te obrazy powiedzą ci więcej niż tysiąc słów....
Ostrzeżenie: (18 lutego 2001) najczęstsze pytania od przyjaciół, którzy postanowili zrobić tę antenę dotyczą właśnie gamma matchu. Tak wiele razy o to pytaliście... może ten schemat wam pomoże.
 |  |

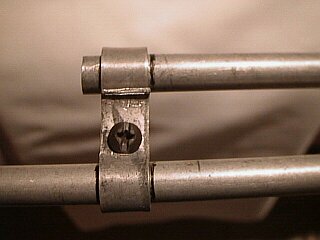

– VHF: Rurka gamma aluminiowa ma 150 mm długości, całkowita długość gołego kabla koncentrycznego wynosi 230 mm, z czego 68 mm znajduje się w aluminiowej rurce. Złączka aluminiowa (zwarcie między „prętem“ gamma a promieniowcem) znajduje się 310 mm od środka belki, odległość między „prętem” gamma a promieniowcem wynosi 30 mm (od środka do środka)
– UHF: Rurka gamma aluminiowa ma 50 mm długości, całkowita długość gołego kabla koncentrycznego wynosi 68 mm, z czego 20 mm znajduje się w aluminiowej rurce. Złączka aluminiowa znajduje się 84 mm od środka belki, odległość między „prętem” gamma a promieniowcem wynosi 20 mm (od środka do środka)
– Wielkie podziękowania dla Marcina Korona SP8UFX za jego uwagi, które pomogły poprawić kilka wymiarów dopasowania gamma UHF! (15 maja 2001)
W przypadku, gdy chcesz delikatnie dostroić minimum PSV i masz dobry Miernik PSV, szukaj go przy minimum wsuniętym lub wysuniętym gołym kawałku koaksjalnego i/lub przesuwaj tam i z powrotem złączkę skręcającą.
Wyniki
po wielkim wysiłku dobre wieści... jeśli zbudujesz tę antenę, mogę Ci zagwarantować, że PSV będzie niższe niż 1,3:1 na średnich częstotliwościach obu pasm i nie będzie gorsze niż 2:1 na jego krańcach.
Nie mogłem zmierzyć zysku anteny, ale wierzę, że zbliża się do teoretycznego - w każdym razie wystarczy skierować na AO-27,SO-35 (nr t. już nie istnieje), UO-14,FO-20,FO-29 Lub AO-10 i jestem pewien, że będziesz zadowolony.
OK, jak widzisz, nie wspominam nic o duplexie. To dlatego, że używam dwóch urządzeń - jednego na 2 m i drugiego na 70 cm. Wkrótce jednak go postawię, jeśli będzie działać tak, jak sobie wyobrażam, to oczywiście opiszę.
Mam nadzieję, że ta antena przyniesie Ci tyle radości, co mi... 73´s de XE1MEX....Alex
 |  |  |
AKTUALIZACJA
 |  |  |  |  |
NOWY!.... Tę samą antenę, którą opisałem mam zainstalowaną na szczycie masztu, gdzie zastąpiła antenę helikalną, którą naprawiam. Antena ma stałą elewację 30 stopni i obraca ją rotator. Wyniki są całkiem dobre - również możesz to wypróbować, po prostu dla zabawy, czy po to, aby mieć łatwy dostęp do satelitów AO-27, SO-35*, UO-14, FO-20 i FO-29!! Przepraszam, zapomniałem powiedzieć, że wciąż nie zbudowałem żadnego Duplexer - kupiłem Diamond MX-72D, który jest umieszczony pod rotatorem, gdzie chroni go przed wpływami pogody plastikowa butelka. W ten sposób obie yagi są zasilane jednym kablem koncentrycznym. Zobacz to na zdjęciach.
DODATKOWY!!.... Czwartego czerwca 2002 nawiązałem pierwsze połączenia przez FO-20 i FO-29 z tą anteną! Domowa yagi również świetnie działa podczas odbioru wszystkich satelitów cyfrowych. Myślę, że pracować przez pięć (* już tylko cztery) satelity z domowej produkcji yagi nie jest złym wynikiem... naturalnie można zwiększyć liczbę elementów i osiągnąć większy zysk na podstawie obliczeń programem.
WIADOMOŚĆ FLASH!!!…. Jestem pewnyże jest również przydatna dla satelitów pracujących w trybach cyfrowych, ale w tej chwili nie mogę tego potwierdzić.
Duplexer… Jeszcze go nie zrobiłem, ale jeśli szukasz ciekawych i dobrych informacji na jego temat, polecam stronę Lee Devlina, K0LEEktóra zawiera instrukcje dotyczące Microduplexer według Chucka Dueya, KI0AG.
Tylko dla informacji: w ciągu roku 200 miałem 554 udane połączenia z tą anteną za pośrednictwem satelitów AO-10, UO-14, AO-27, FO-20, FO-29 i SO-35.
Na koniec chciałbym podziękować następującym amatorom, którzy zbudowali i z powodzeniem korzystają z tej anteny krzyżowej, za komentarze, uwagi i słowa zachęty... dziękuję wszystkim!!: SP8UFX, XE2ARF, 9Z4DZ, ZL2GVA, ZZ2UHT, YD3RCJ, KF6WCH, KF6PHX, DF8GH, VE1EJM, KK5UFO i IZ5DWF. Dziękuję także wszystkim, którzy nie są wymienieni, ale także zbudowali go na innych zespołach w oparciu o ten artykuł.
Szczególne podziękowania kieruję do Pana Guentera Hoche, DL6WU, za jego uwagę, wytrwałość i przydatne informacje przesłane e-mailem.
xe1mex@yahoo.com
Oryginalny artykuł z pełnowymiarowymi obrazami i ewentualną aktualizacją znajdziesz na: http://xe1mex.gq.nu/antenas/Yagi.html
Polskie tłumaczenie Viliam OM3-0122
