Jak jsem rozběhal FT8 II

V minulém článku jsem popsal interfejs (rozhraní) před TCVR Kenwood TS-870S, čímž v naší HAM rodině přibyl další mód. Dodávám bez přehánění, že v mé sestře, OM1ADA vzbudil dosud nevídanou vášeň pro digi, zejména FT8 a FT4, což dosvědčuje i její článek, kde popsala své osobní dojmy a zkušenosti ze živé provozu. Sbírka její FT8 diplomů se vesele rozrůstá a v současnosti má již vydaných přes 500 kusů. Tímto článkem chci povzbudit i dalších operátorů, kteří se ještě nerozhodli pustit se do nových vod našeho poutavého koníčka. Za málo námahy dostaneme hodně radosti. Vždyť dnes už je konstrukce vlastního digi interfejsu opravdu nenáročná a dostupná. ano, zapojení funguje spolehlivě, ale časem vznikla potřeba interfejsu pro TCVR jiného výrobce protože každá značka poskytuje jiné řešení. Ve své HAM zbrojnici se nacházejí ještě želízka Yeast FT-817ND a FT-100D. Rozdíl je už na první pohled oproti TS-870S v tom, že mají zcela jiný typ ACC2 konektor a jiné úrovně zvukových signálů. Výhoda Yeast spočívá v možnosti PTT přes CAT rozhraní, které podrobně rozvedu později. Navíc zde byl pokus vyhnout se převodníku na RS232 zcela. příjemné čtení.

konstrukce

Hlavní myšlenka spočívá v ušetřeni co nejvíce portů počítače jak se jen dá. Dnešní výrobci výpočetní techniky zabudovávají výlučně USB rozhraní a jak to na straně uživatele většinou bývá, obsadí se jinými zařízeními ani si nevšimneme jako. Interfejs vyžaduje jen jeden USB port, ale jak známo, na digi provoz třeba většinou porty tři: jeden na zvukový signál (vstup i výstup), PTT a pro větší komfort i CAT rozhraní pro ovládání TCVR z počítače. Tuto dilema hravě vyřeší USB, který jeden USB port rozvětví na několik. S touto myšlenkou přišli již více radioamatéři. např. A, YO3GGX, jehož řešení rozvinul John, DK9JC do opravdu působivé podoby. Zapojení je urečnené pro TCVR Yeast typu FT-817ND, ale neměl by nastat problém při jiném modelu stejného výrobce, který má zabudovaný ACC2 a DATA konektor, například FT-100D.

rozpis součástek

Připojuji obrázky komponentů s popisem pro snadnější shánění. Celkové náklady se pohybují v rovině 15 €.

USB kabel CAT

podrobnější popis: FTDI FT232RL USB Cat & Programovací kabel pro Yaesu FT-100 FT-817 FT-857 FT-897 Ekvivalent CT-62 na Technofixu

Kabel na druhém konci obsahuje 8-pinový mini DIN konektor pro ACC2 port. Představuje jednu z těch nákladnějších částí kolem 10 €. Jeho výhoda spočívá v tom, že už netřeba zhotovovat kabel. V zapojení slouží dvěma účelům. První na ovládání TCVR například na komfortní přelaďování pásma a druhý na PTT.

6-pinový mini DIN Data konektor

podrobnější popis: 10ks/šarže 6 Pin Mini DIN Male Plug Wire Connector W/ Plastic Handle Mini DIN Adaptor Converter for Keyboard/ Mouse DIY

Propojuje se s DATA konektorem TCVR. Někomu dobře známý konektor na Konektor PS / 2, se kterým se propojí s počítačem myš, či klávesnice. Rozhodl jsem se zhotovit celý kabel. Ale kdo chce, může nálety rovnou jeden konec na desku a ušetřit tím další konektor. Záleží od aktuálních podmínek. balík s 10 kusy vyjde tak na 6 €.

USB rozbočovač

Modelka 4 Port USB rozbočovač 2.0 Rozbočovač s více USB rozbočovači Použijte vícenásobný expandér napájecího adaptéru 2.0 Rozbočovač USB pro stolní notebook

Tvoří páteř celého interfejsu. Propojuje jeho aktivní části. Zabezpečuje komunikaci přes porty. On je důvod, proč nyní stačí jeden USB port na počítači. V podstatě se dá použít libovolný model. Cena se pohybuje ve výšce do 1,5 €.

USB zvuková karta

Modelka Mikrofon Reproduktor Audio rozhraní pro přenosný počítač Micro Data Černá 3D USB zvuková karta USB Audio 5.1 Externí zvukový adaptér zvukové karty USB

cena kolem 1 €.

Rezistory

• R1 100 Ω
• R2 3k3 Ω
• R3 1k2 Ω

Každý jakéhokoliv výkonu a rozměrů, co šuplík ze sebe vydá.

Samozřejmě sem patří i takové obligátnosti jako krabička, či kabely, ale ty si zvolí každý podle svých podmínek a dispozic. A tomu přizpůsobí i rozměry krabičky. Ta moje je z rozvodné skříňky a je štědrá na prostor. Jednotlivé části se do ní vejdou i s rezervou.

schéma zapojení

Všechny části digi rozhraní se nacházejí na jedné schématu. USB HUB propojuje jednotlivé komponenty. Přes konektor X1 "proudí" zvukový signál z / do počítače, PTT signál do počítače a CAT instrukce do počítače (např. změna pásma). Nachází se na špici původního "ocásku" hubu, nevyžaduje žádný konstrukční zásah. Konektor X2 slouží k propojení TCVR s počítačem přes CAT USB kabel. Konektor X3 propojuje zvukové cesty přes TCVR DATA konektor s počítačem. Jelikož signály mají různé úrovně, třeba je ještě přizpůsobit přes rezistory. Rozdíl oproti řešení Y03GGX spočívá v tom, že se zde nenachází PTT obvod, nakolik využívám PTT přes CAT.

USB hub je s USB zvukovou kartou (USB zvuková karta) propojený kablík tak jakoby byl přes USB konektor. Kablíky propojují vývody po jack konektorech pravý výstup reproduktoru (Spk-R) a mikrofony vstup (Mikrofon) přes přizpůsobovací rezistory R1 a R2 s data vstupem TCVC a přes rezistor R3 s data výstupem TCVR. Číslování a funkce vývodů DATA konektoru jsou zřejmé při pohledu na Obrázek 1 a Obrázek 2.



Kdo by si přál ovládání PTT přes optočlen, může využít druhý USB port. Bude zde pak nutný převodník USB na TTL úroveň sériové komunikace. Více detailů v zmíněném řešení od YO3GGX.

Postup stavby zařízení

Připravíme nejprve kostru interfejs. USB Hub opatrně "obnažíme" a výlety nadbytečné USB konektory. Kdo chce využívat zbylé porty na původní účel, může je ponechat, ale já jsem je kvůli co nejmenším rozměrům krabičky odstranil. USB zvukovou kartu také opatrně zbavíme krytu, odletů USB a jack audio konektory. Volné vývody po USB konektoru využijeme k propojení USB hubu a USB zvukové karty. na otvory, kde byly jack konektory, přiletí kablíky a na nich rezistory podle schématu. Poznámka: Mic výstup připojuji přes R3 na DATA OUT 1200bps. Zapojení jsem odzkoušel "obnažené", neboť do krabičky bude uchyceny napevno. žádné šroubování. Plóšáky jsou přilepená Chemoprén, ale dá se samozřejmě použít i epoxid, či silikonové lepidlo.

Nastavení TCVR FT-817ND

Pro správnou funkci rozhraní je ještě třeba na TCVR nastavit:

• Režim: DIGI
• Jídelní lístek #26 - MÓDA: USER-U
• Jídelní lístek #51 - ZISK VOX: 1

Ostatní nastavení jsem ponechal nezměněny.

Nastavení softwaru na digi módy

V této části popíši postup nastavení softwarové výbavy pro digi provoz. Používám operační systém Windows 10. Nejprve připojíme TCVR k interfejsu a interfejs k počítači. Hned by se měla spustit automatická instalace ovladačů. Následně se přesvědčíme, zda se ovladače nainstalovali správně. Stiskneme kombinaci kláves Vyhrát + R., napíšeme devmgmt.msc a stiskneme Vstupte. Otevře se nám správce zařízení (Správce zařízení). Pod Porty (S & LPT) najdeme číslo portu, které systém přiřadil našemu CAT rozhraní (zelený rámeček). V mém případě je to COM6. Zkontrolujeme také zařízení zvukové karty. Měli bychom ho najít pod Zvuk, video a herní ovladače (červený rámeček). U mě se zařízení jmenuje Zvukové zařízení USB PnP. Číslo portu a název zvukového zařízení si poznačit (obrázek 3). Je vhodné vypnout v nastaveních portu šetření elektřinou. Jinak po čase komunikace “zamrzne”.

Následuje popis nastavení programu WSJT-X v2.2.2 před FT4, zda FT8 provoz. Nejprve nastavíme TCVR otevřením menu File à Setting a přejetím na záložku Radio. , Nejprve zvolíme jako Rig Yeast FT-857 (FT-817ND se v menu nenacházelo a volba FT-817 z nějakého neznámého důvodu nefungovala). Přejdeme na část CAT Control a za Serial Port zvlolíme port číslo zjištěné ze správce zařízení (obrázek 3).

Serial Port Parameters zvolíme nastedovne:

• Přenosová rychlost: 4800
• Datové bity: Osm
• Zastavte bity: Jeden Dva (aktualizováno)
• Podání ruky: Žádný
• Vynutit ovládací linky: žádné

Ostatní parametry mám nastaveny takto:

• Metoda PTT: KOČKA
• Režim: Data / Pkt
• Rozdělená operace: Žádný

Správnost nastavení ověříme stisknutím tlačítek Test CAT a následně Otestujte PTT. Oba by měly být zelené. Volbu nastavený potvrdíme tlačítkem OK (obrázek 4).

Přejdeme na další záložku Audio. Zde zvolíme za vstupní a výstupní zařízení USB zvukovou kartu, její název jsme zjistili ve správci zařízení. input necháme Mono a za Output vybereme Oba, čím máme zpřístupněny oba audio kanály najednou. Nastavení uložíme stisknutím OK (obrázek 5).

Dále následuje již dobře známá provoz FT8, jejíž popis je mimo rozsah tohoto článku. akorát poznamenám, že na nastavení výstupního signálu využívám běžec v pravé dolní části obrazovky.

závěr

Nejnáročnější část ze všeho bylo asi to čekání, dokud všechny objednané součástky dorazí. Ještě ani cín pořádně neztuhne a už jsem chtěl zařízení vyzkoušet. Postupně se povedly země jako Anglie, Francie, Španělsko, Portugalsko, Řecko, Nizozemsko, zda evropské Rusko na 40m, což je dost slušné při výkonu 5W. Přeji mnoho příjemných chvil při digi provozu s vlastnoručně vyrobeným rozhraním.

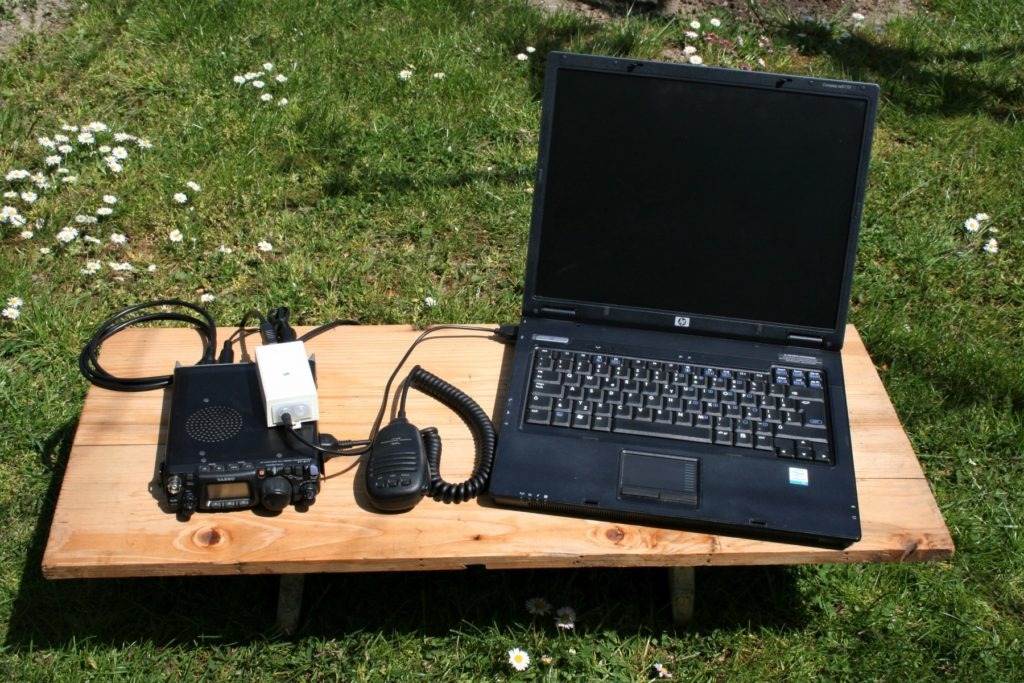

Fotografie k článku



Martin Jánoš, OM1MJ
