CW filtr
Jak doplnit přijímač nebo transceiver o CW filtr? Starší tovární zařízení (převážně na VKV) nemají zabudovaný mezifrekvenční CW filtr, respektive ho ani neumožňují zabudovat. Tak je šířka pásma na CW určena šířkou SSB filtru, která je však příliš velká. Přesto je možné taková zařízení doplnit o CW filtr.
NF CW filtr
Poměrně dobrých výsledků můžeme dosáhnout is NF filtrem. Existují různé konstrukce, ale žádná se jednoduchostí nevyrovná tomuto. Využívá vlastností paralelního LC obvodu, který se nastavíme na požadovanou frekvenci a připojíme k potenciometru hlasitosti. Se součástkami uvedenými v příkladu je to cca. 800 Hz.
C1 je oddělovací kondenzátor za detektorem. Ak je spínač S1 rozpojený, LC obvod není připojen a signál se dostává přes potenciometr hlasitosti do NF zesilovače beze změny. Je-li spínač S2 sepnutý, signál se dostává na paralelní LC obvod. Z něj odebíráme signál pro NF zesilovač. Vzhledem k vlastnostem paralelního LC obvodu, nejvyšší napětí získáme při jeho rezonanční frekvenci, při jiných frekvencích bude výstupní napětí nižší, čímž se projeví jako běžný filtr.
Simulace CW filtru
Na vlastnosti takového filtru mají do velké míry vliv různé impedance. Už z pohledu na schéma je jasné, že potenciometr P1 snižuje Q obvodu. Další nezanedbatelnou impedancí je impedance detektoru. Pokusil jsem se nasimulovat chování filtru při různých impedancích a výsledky se různí, ale jsou dobré i tak.

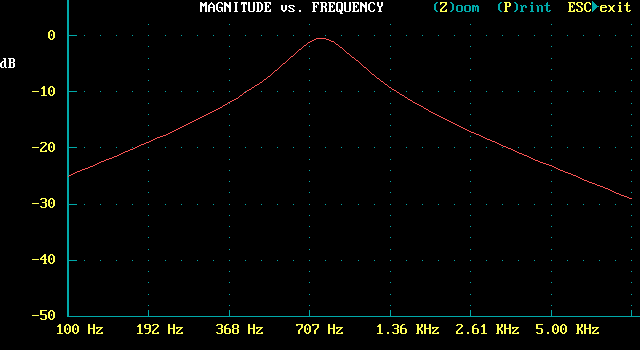

Frekvenční charakteristika filtru s odporem P1 47k a impedancí detektoru 5k

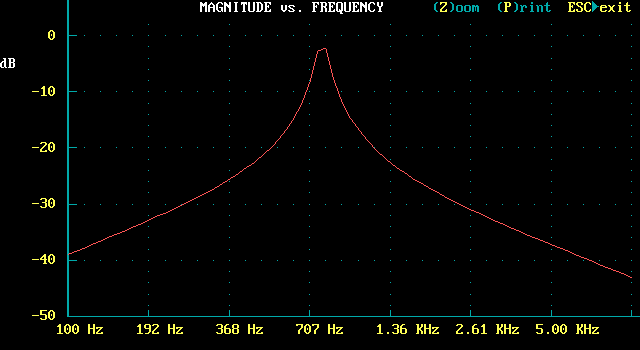

Frekvenční charakteristika filtru s odporem P1 22k a impedancí detektoru 1k
