Zmodyfikowany modem dla Packet Radio i innych trybów cyfrowych

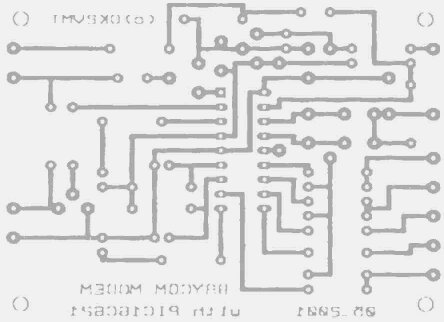

Niedawno otrzymałem szorstką kopertę od Mariana OM3WENA i kilka kartek opisujących modem z PIC16C621-04/P. Modem powstał poprzez modyfikację modemu IVCOM 3, którego autorem jest Honza OK1XHV, na podstawie współpracy z Jirko OK2VMT, kto jest autorem jednostronnej płytki drukowanej.

Tryb włączenia modemu 1200 Bd AFSK, 2400 a 4800 Bd Manchester, SSTV, RTTY, WYŚLIJ FAKS CW. Łączy się z komputerem PC przez port szeregowy.

Podstawą modemu jest jednoukładowy programowalny mikroprocesor PIC16C621-04/P. Dzięki temu potrzebnych jest tylko kilka części. PIC należy zaprogramować przed użyciem.

W Czechach zapewnia to firma OK1XHV Honzo Vondráček, ul Rozmarinowa 445, Trutnowa (tel.0603/923 298), albo masz (a także bloki konstrukcyjne lub modemy IVCOM3) można kupić w firmie Kraus Video-Audio, Na Berance 2, Praga 6, 160 00 (tel.0413/336 502 lub 0732/777 003). Jednak numery telefonów zostały przenumerowane w Republice Czeskiej.

Na Słowacji zaprogramowany PIC oraz komponenty można nabyć w firmie Harmonia Poprad s.r.o., p.Michał Jonas, Mnoheľova 826/5, Poprad, 058 01 (tel.052/78 81 472) mniej więcej za cenę 550,-Sk.

Narysowano sterowanie PTT dla TCVR-e, w którym PTT jest współdzielone z MIC (stosowane w stacjach przenośnych). Jeśli chcesz podłączyć modem do stacji, co ich nie łączy, po prostu nie podłączaj rezystora R15.

Reanimacja modemu nie powinna nikomu sprawić problemów. Jeśli poprawnie zainstalowaliśmy komponenty na płytce drukowanej, konieczne jest jedynie ustawienie optymalnego poziomu transmitowanej modulacji za pomocą trymera RP1 i mod, z którymi chcemy pracować zworkami J1 i J2 wg tabeli:

Wybór trybu zworki jest możliwy dopiero po zresetowaniu mikroprocesora, t.j. po wyłączeniu i ponownym włączeniu napięcia zasilającego. Dioda LED U2 sygnalizuje transmisję pakietową (TX). Dioda LED U3 sygnalizuje obecność sygnału użytecznego, powinien świecić się stale, gdy pakiet jest obecny (DCD).

Napięcie zasilania mikroprocesora jest stabilizowane przez monolityczny stabilizator U2 na poziomie +5V. Możemy zasilić cały modem np. ze źródła dla TCVR.

Zaciski na porcie COM, których będziemy używać mają taką numerację (w uchwycie 25-stykowym): DSR 6 (6), RTS-y 7 (4), DTR 4 (20), CTS 8 (5), TXD 3 (2) GND 5 (7). Zaciski do podłączenia TCVR: PTT – połączyć się z kluczowaniem, MIC – podłącz do wejścia mikrofonowego, UCHO – podłącz do wyjścia głośnikowego, GND – uziemić urządzenie.

W modemie używany jest zwykły PIC z DIL 18, nie SMD! Płytka drukowana jest również do tego przeznaczona.

Lista części:
