MS Meteor Planner od Nicka, US8AR, je bezplatný webový nástroj určený na plánovanie spojení prostredníctvom odrazu od meteorických stôp (meteor scatter, MS). Aplikace běží přímo v prohlížeči na adrese QSL.net/us8ar/ms pokud data psaní tohoto článku je ve verzi 1.61. Rozhraní je přeloženo do dvanácti jazyků včetně češtiny, což z něj činí přístupný nástroj i pro operátory, kteří anglické termíny v původních MS nástrojích neznají nazpaměť.
US8AR je zároveň autorem známého programu KST Chat, který rozšiřuje funkcionalitu chatovacího serveru ON4KST pro dohadování skedů na VHF pásmech. MS Planner navazuje na stejnou komunitu - cílem je usnadnit operátorovi odhad, kdy a kam směřovat anténu při pokusu o MS spojení.
V článku se dočtete
Jak rychle a jednoduše začít za méně než 30 vteřin?
Základní práce s nástrojem sestává ze tří kroků: zadání vlastního lokátoru stanice, zadání lokátoru nebo volacího znaku protistanice a odečtení výsledku z výstupní tabulky. Rozhraní zobrazuje dvojici lokátorů přímo v hlavičce (například ve formátu KO60RR ↔ JO31AB), díky čemuž je okamžitě zřejmé, mezi kterými dvěma body se geometrie trasy počítá. Po zadání obou lokátorů nástroj automaticky přepočítá doporučené azimuty, časová okna a intenzitu očekávané meteorické aktivity, bez nutnosti dalšího nastavování.

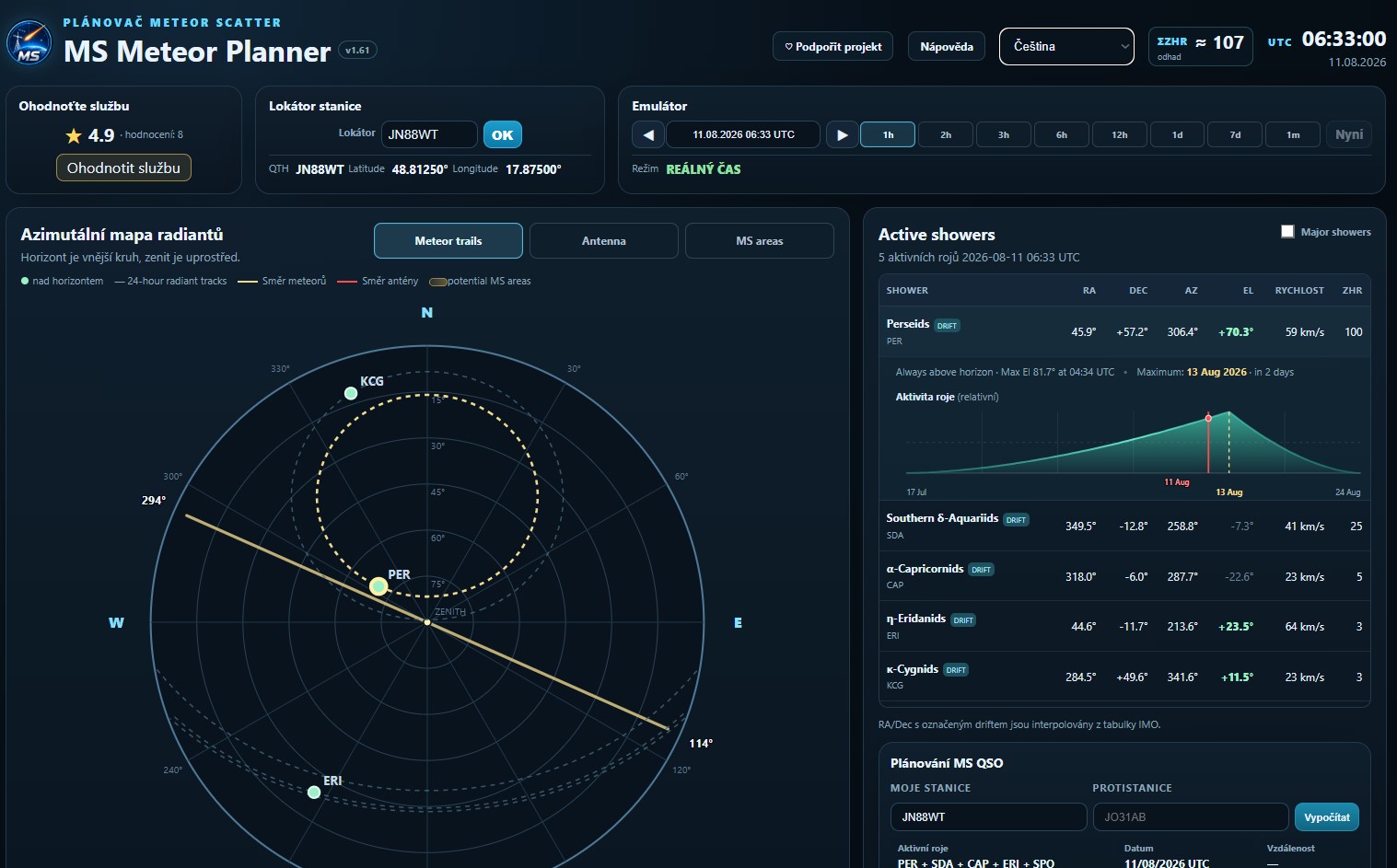

Rozhraní
Horní lišta rozhraní obsahuje výběr jazyka (dvanáct jazykových mutací včetně češtiny) a časový posuvník v UTC s krokovacími tlačítky ◀ 1h, 2h, 3h ▶, který umožňuje rychle posouvat zobrazovaný čas dopředu nebo dozadu bez nutnosti manuálně přepisovat datum a hodinu. Pod hlavním panelem následuje tabulka radiantů aktivních meteorických rojů a následně oblast s lokátory vlastní a cílové stanice, ze které se generuje výstupní plánovací tabulka.
Lokátor stanice
Zadávání polohy probíhá formou Maidenhead lokátoru (QTH lokátoru) používaného v radioamatérské praxi na celém světě. Nástroj pracuje s dvojicí lokátorů současně – vlastní stanicí a cílovou stanicí – což je vidět přímo v hlavičce výstupní sekce ve formátu dvou lokátorů oddělených symbolem obousměrné šipky. Tato dvojice lokátorů je vstupem pro všechny následující výpočty geometrie trasy, azimutů a časových doporučení.
Tabulka meteorických rojů

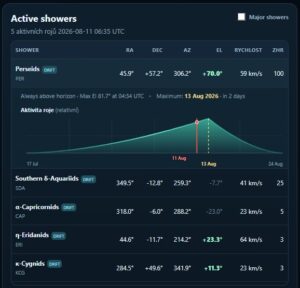

Tabuľka radiantov zobrazuje aktívne meteorické roje označené skratkami ich medzinárodných kódov, napríklad PER (Perzeidy), GEM (Geminidy), QUA (Kvadrantidy) a LYR (Lyridy). Ku každému roju tabuľka priraďuje Azimut (Az) a elevační úhel (El) radiantu, jakož i hodnotu ZHR (Zenithal Hourly Rate – zenitová hodinová frekvence, tedy statisticky očekávaný počet meteorů za hodinu při ideálních podmínkách) a informaci o vrcholu aktivity roje (Peak). Tyto čtyři všeobecně známé meteorické roje patří dlouhodobě mezi nejsilnější a nejspolehlivější pro MS provoz – Kvadrantidy na začátku ledna, Lyridy v dubnu, Perseidy v srpnu a Geminidy v prosinci, přičemž přesná data vrcholu se rok od roku mírně liší a nástroj je pravděpodobně přepočítává dynamicky podle aktuálního data.
Azimutální mapa

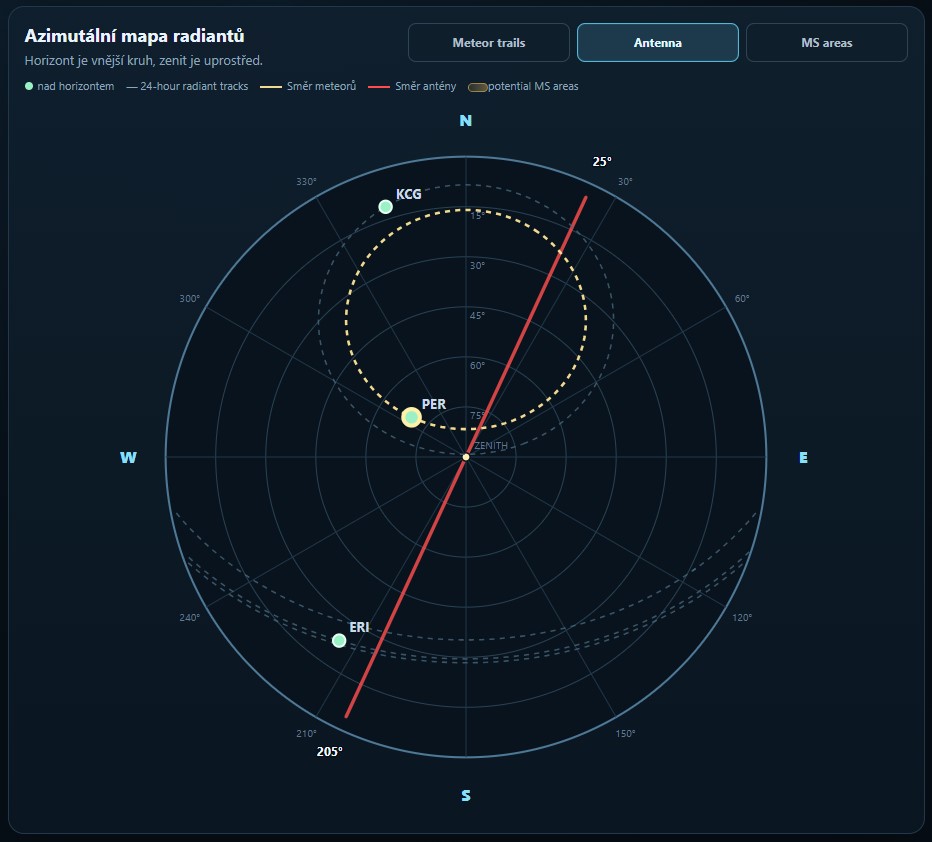

Součástí plánovače je i azimutální zobrazení, které operátorovi vizuálně znázorňuje směr, kam by měla být anténa nasměrována vzhledem k poloze radiantu a cílové stanice. Takové zobrazení je v MS nástrojích běžné právě proto, že úspěšnost odrazu závisí na geometrickém vztahu mezi anténou, meteorickou stopou a protistanicí – anténa nemusí směřovat přímo na radiant, ale do oblasti, kde je pravděpodobnost užitečného odrazu nejvyšší.
Směry a MS zóny
Pri meteor scatter prevádzke sa okolie trasy medzi dvomi stanicami zvykne deliť na takzvané zóny alebo koridory optimálneho nasmerovania antény, keďže odraz nevzniká priamo na spojnici dvoch bodov, ale v oblasti meteorickej stopy medzi nimi. MS Planner US8AR pracuje s konceptom smerov a zón v kontexte odporúčaného azimutu pre danú dvojicu staníc a daný čas, čo operátorovi šetrí manuálny výpočet, ktorý by inak vyžadoval samostatnú prácu s mapou veľkého kruhu a polohou radiantu.
Emulátor času
Časový emulátor umožňuje posouvat zobrazovaný čas v UTC pomocí tlačítek s krokem 1, 2 nebo 3 hodiny dopředu či dozadu. Díky tomu může operátor předem simulovat, jak se budou měnit doporučené azimuty, elevace radiantů a intenzita meteorické aktivity v průběhu dne a naplánovat si tak sked na konkrétní hodinu bez nutnosti mít aplikaci otevřenou přesně v daném čase.
MS QSO Planner

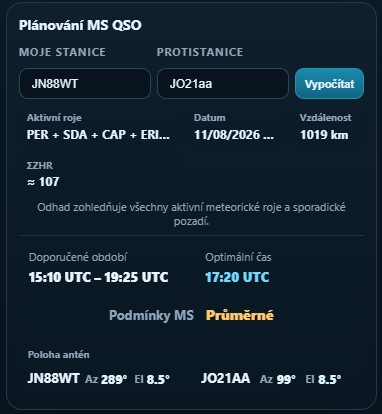

Výstupem celého procesu je plánovací tabulka, která pro zadanou dvojici lokátorů zobrazuje souhrnnou hodnotu ΣZHR (součet očekávané meteorické aktivity ze všech relevantních rojů), časové období (Period), konkrétní čas (Time), jakož i doporučený azimut (Az) a elevaci (El) pro danou kombinaci stanic. Tato tabulka je jádrem nástroje – umožňuje operátorovi porovnat více časových oken a vybrat si to s nejvyšší pravděpodobností úspěšného spojení.
Omezení modelu a jak chápat doporučení
Stejně jako u každého modelu předpovídajícího rádiovou propagaci, i výstupy MS Planneru je třeba chápat jako statistický odhad, nikoli jako záruku spojení. Meteorická aktivita je náhodný jev a skutečný počet a intenzita odrazů v danou hodinu se mohou od modelového průměru výrazně lišit. Doporučený azimut vychází z geometrie radiantu a polohy obou stanic, ale reálná úspěšnost spojení závisí také na výkonu, typu antény, šumového pozadí na daném pásmu a aktuální ionosférické situaci, které nástroj přímo nemodeluje. Doporučení proto slouží jako orientační bod pro plánování skedu, nikoli jako přesná předpověď konkrétního spojení.
Často kladené dotazy
Operátoři, kteří s nástrojem začínají, se nejčastěji ptají na správný formát zadávání lokátoru (šestimístný Maidenhead lokátor pro přesnější výsledek), na význam zkratek meteorických rojů v tabulce radiantů a na to, jak interpretovat doporučený azimut vůči směru, na který má stanice reálně nasměrovanou anténu. Podrobné vysvětlení jednotlivých prvků rozhraní je dostupné přímo v pomocné sekci nástroje na stránce QSL.net/us8ar/ms/help, kde lze přepnout i do českého jazykového rozhraní.
Závěr
MS Meteor Planner US8AR je praktický, voľne dostupný pomocník pre každého, kto sa venuje meteor scatter prevádzke na VHF pásmach. Kombinácia tabuľky aktívnych meteorických rojov, lokátorového vstupu, azimutálneho zobrazenia a časového emulátora umožňuje rýchlo naplánovať sked bez nutnosti manuálne počítať geometriu trasy. Nástroj je dostupný priamo v prehliadači na QSL.net/us8ar/ms, vrátane slovenskej jazykovej mutácie.
