Sada SDR TRX

TRX SoftRock Ensemble je malý 1W SDR transceiver pro skupinu KV pásem. Vychází z úspěchu SoftRock v.6.3 TRX také z dílny Tonyho Parkse, KB9YIG. Principiálně může pracovat jakoukoli modulací (určené softwarem).

Získat stavebnici SDR Ensemble vyžaduje trpělivost a sledování internetu. Všechny stavebnice jsou prodávány přes web http://kb9yig.com/ , avšak jejich dostupnost je omezená. Cena sady SDR je 74 USD, což je velmi přijatelné. Minulý rok se mi podařilo jednu stavebnici zakoupit, poskládat a zprovoznit.

Stavebnice je zasílána ve dvou obálkách. Důvod je zřejmě vyšší poštovné za větší nebo těžší balíček. V mém případě byl několikadenní posun v doručení, takže bylo třeba čekat dokud nedorazila i druhá obálka. V nich jsou součástky na všechny čtyři skupiny pásem 160m, 80m/40 m, 30m/20m/17m nebo 15m/12m/10m, takže po dokončení vám část zůstane nepoužitá. Stavitel se však musí rozhodnout, o která pásma má zájem.

Koncepce zapojení SDR Ensemble používá USB AVR řízení frekvenční syntézy si570. To znamená, že oscilátor je plynule přeladitelný z počítače. Vstupní a výstupní I a Q signály se vedou do zvukové karty. Podle typu zvukové karty je tak možno zpracovat až 192kHz frekvenčního spektra v jednom okamžiku.

Směšovače v RX i TX části jsou FST3253, PA je osazen dvěma tranzistory BS170. Výhodou je, že frekvenční syntéza a AVR jsou napájeny přes USB a od zbytku SDR TRX izolované. Zmenšuje to vnikání rušivých produktů do zařízení.

SDR TRX Ensemble
Podrobnosti o SDR TRX Ensemble


SDR TRX Ensemble

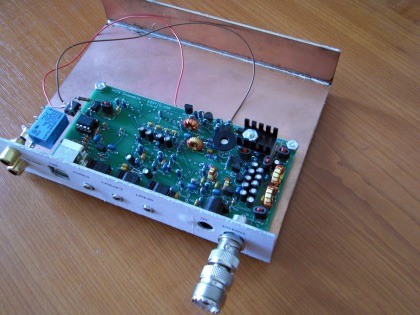

Celková konstrukce včetně přídavného relé na RX/TX PA a XVRT
Na plošném spoji nejsou žádné seřizovací prvky, celé nastavení se provádí softwarově. Zjednoduší to uvedení do provozu, ale omezuje dosažené parametry.

Osazovací a oživovací postup je k dipozici na webstránce http://www.wb5rvz.com/sdr/ensemble/ . Určitě ho je třeba dodržet, neboť jednoduchost zhotovení je jen zdánlivá. Náročnější je osazení SMT součástek (blokovací kondenzátory a IO) a navinutí cívek, resp. transformátorů. Oboustranný plošný spoj navíc je navržen s velmi malými ploškami na součástky což ztěžuje kvalitní zapájení. Chce to vhodnou mikropájku, cín, držák a jistou ruku.

Osazování plošného spoje tak souhrnně zabere cca. 10 až 15 hodin čistého času. Na oživení je nutné mít JS voltmetr ampérmetr, a velmi vhodný je osciloskop a druhá radiostanice.

SDR TRX Ensemble
Zadní panel SDR TRX Ensemble
Výsledná užitná hodnota SDR zařízení je do velké míry určena zvukovou kartou, počítačem a softwarem. SDR Ensemble není výjimkou. Doporučuji hledat odpovědi na internetu a nedbat i na jejich nelogičnost. Prakticky každý software obsahuje i nějaké chyby. Čeho se tedy vyvarovat?

1, propojovací kabely a konektory, audio i USB, musí být špičkové. T.j. kabely s dobrým stíněním a konektory precizní, nejlépe pozlacené. Kabely by neměly být delší než je nutné.

2, napájecí zdroj pro SDR musí být stabilizován s dobrou filtrací

3, na zvukové kartě nešetřete. Zvukové karty na základní desce sice „hrají“ dobře, ale pro zpracování SDR velmi vhodné nejsou. Pokud plánujte i vysílat, vhodné jsou karty podporovány PowerSDR

4, Výběr počítače záleží na nárokech, které budete mít. V minimalistické verzi můžete vyzkoušet i P-III/1GHz ale budete-li chtít využít filtry s lepší strmostí či zredukovat zpoždění signálu, třeba výkonný PC. Tedy alespoň dvoujádro, několik GB RAM, grafickou kartu. Operační systém záleží na hardwaru, většinou se používá Windows XP a Windows 7. Máte-li novější hardware, dejte přednost Sedmičce, má lepší práci se zvukovým zařízením než předchozí verze OS.

5, SDR software se dělí na PowerSDR (včetně klonů) a ostatní. Programy jako Rocky, KGKSDR, WinRad jsou jednoduché a jistě funkční, ale jsou s nimi spojena určitá omezení. Pro solidnější práci je třeba PowerSDR, který je sice složitější, ale nabízí lepší možnosti. Do pozornosti dávám GSDR http://genesisradio.com.au/GSDR/new/, který v aktuální verzi již umožňuje řízení si570 a podle mých zkušeností je výrazně rychlejší a stabilnější než PowerSDR

Pokud tedy máte zájem o experimentování na KV a dovednost ve skládání stavebnic, vyzkoušejte SDR TRX Ensemble. Nevýhodou je náročné zhotovení a nemožnost dosažení optimálního nastavení, výhodou je cena. Pokud to SDR myslíte opravdu vážně, připlaťte si rovnou za nový Genesis G11 http://www.genesisradio.com.au/G11/ .
