WSPR‑TX XP Plus je samostatný WSPR vysielač pokrývajúci pásma od 136 kHz až po 70 MHz, vybavený integrovaným GPS modulom, ktorý zabezpečuje presný čas a výpočet Maidenhead lokátora bez potreby manuálneho nastavovania.
Ako zisťovať podmienky šírenia pomocou WSPR?
Zisťovanie podmienok šírenia pomocou WSPR je veľmi efektívne a jednoduché. Tu je návod, ako na to:
🔍 Čo je WSPR?
WSPR (Weak Signal Propagation Reporter) je digitálny režim vyvinutý pre sledovanie a mapovanie šírenia rádiových vĺn. Každý WSPR signál je:
- veľmi úzky (6 Hz),
- vysielaný s malým výkonom (typicky 0,1–5 W),
- dekódovateľný až pri –28 dB SNR.
Pomocou siete prijímačov po celom svete môžeme sledovať, odkiaľ a kam sa signály šírili, na akom pásme a v akom čase.
🧭 Ako zistiť podmienky šírenia cez WSPR
1. Navštív stránku WSPRnet.org
- Zobrazí mapu a tabuľku zachytených WSPR prenosov.
- Vyfiltruj podľa volacieho znaku, pásma, doby a lokátora.
2. Sleduj šírenie z konkrétnej stanice
- Vyhľadaj napr. svoj vlastný volací znak alebo volací znak inej WSPR TX stanice.
- Uvidíš, kde všade bola tvoja stanica prijatá (tzv. “spots”).
- Vhodné na sledovanie otvárania pásiem – napr. keď sa na 10 m objavia nové spojenia, vieš, že pásmo sa otvára.
3. Použi nástroj od HB9VQQ
-
WSPR analýza podmienok šírenia HB9VQQ Cez https://wspr.hb9vqq.ch je možné údaje spracovávať a analyzovať v prehľadnej forme
4. Používaj softvér ako WSPR v balíku WSJT-X
- Môžeš prijímať WSPR signály s vlastným RX a nahrávať spots na WSPRnet.
- Prípadne môžeš aj vysielať a sledovať, kde ťa prijali.
📈 Ako vyhodnocovať šírenie?
- Denné grafy (napr. počet spotov za hodinu) ukážu, kedy je pásmo otvorené.
- Smer a vzdialenosť spotov ukazujú, aký typ šírenia nastal (napr. F2, sporadická E, tropo…).
- Porovnávanie viac pásiem (napr. 20 m vs. 10 m) pomáha pochopiť, ako sa mení MUF.
🛠 Príklad použitia v praxi
Máš WSPR vysielač (napr. od ZachTek, QRP Labs alebo PC + SDR) na 20 m:
- Spustíš vysielanie každé 2 minúty.
- Na WSPRnet.org sleduješ, kde ťa počujú.
- Získavaš prehľad o aktuálnych podmienkach – napr. že signály idú do JA, ZL, alebo len po Európe.

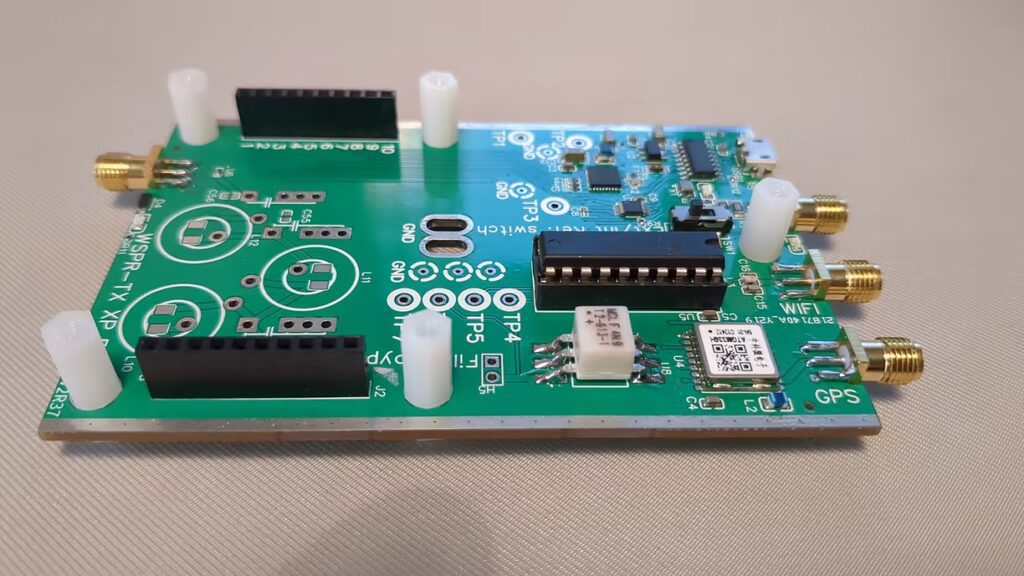

✳️WSPR‑TX XP Plus Transmitter
🔧 Hlavné vlastnosti
- Pracuje úplne autonómne po konfigurácii (len jednorazovo nastavíte volací znak cez PC) – po zapnutí už nie je potrebný počítač.
- Napája sa z 5 V USB napájania, s príkonem cca 250 mA pri vysielaní (100 mA v pohotovostnom režime) – vhodné aj pre mobilné využitie s powerbankou alebo USB nabíjačkou.
- RF výstup cca 250 mW, ideálny pre kontinentálne až medzikontinentálne WSPR spojenia závislé od podmienok šírenia.
- Rozmery kompaktného modulu ~100 × 66 × 20 mm, hmotnosť cca 40 g.
➕ Rozšírená verzia „Plus“
Model „Plus“ oproti základnému XP pridáva:
- Wi‑Fi pripojiteľnosť (aktuálne bez funkčného firmvéru, ale potenciálne pre NTP synchronizáciu alebo diaľkové nastavenie).
- Vstup pre externý frekvenčný referenčný signál (napr. 10 MHz OCXO), čo zvyšuje frekvenčnú presnosť, ak je referenčný signál v rozmedzí 8–18 dBm.
🛠 Otvorený vývoj a rozšíriteľnosť
- Softvér aj schémy sú open-source a dostupné na GitHub, čo umožňuje vlastné vylepšenia a experimentovanie).
- Modul sa dodáva už zostavený, okrem low‑pass filtra, ktorý si používateľ dokúpi alebo zmontuje samostatne podľa požadovaného pásma – filter nie je súčasťou základného balenia, ale je predávaný samostatne (ak je potrebný pre funkčný RF výstup).
- Pre pohodlné pásmové prepínanie je dostupná voliteľná Mezzanine LP4 karta, ktorá umožňuje ovládať až štyri filtre (band-hopping).
⚙ Použitie a funkcia
-
Zachtek WSPR-TX XP Plus Transmitter konfigurátor Pripojte externú GPS anténu (3 m kábel, súčasť balenia).
- Nastavte volací znak cez USB konfigurátor.
- Zapojte anténu a napájanie – TX začne vysielať autonómne v náhodnom WSPR frekvenčnom „slotu“ na danom 2-minútovom intervale.
- GPS sa postará o synchronizáciu času i polohy – modul automaticky generuje správny Maidenhead grid.
💵 Cena a príslušenstvo
- Cena základného modelu WSPR‑TX XP Plus je $79 (bez DPH pre EU zákazníkov)).
- Low‑pass filtre a Mezzanine doplnky sa predávajú osobitne, ceny sú uvedené v obchode ZachTek
🧭 Pre koho je určený?
WSPR‑TX XP Plus je ideálny pre rádioamatérov, experimentátorov a mobilné stanice, ktorí chcú jednoducho, spoľahlivo a minimalisticky vysielať do WSPR siete bez zbytočného nastavovania. Vďaka otvorenému firmvéru a kompaktnému dizajnu je dostupný a flexibilný nástroj pre moderný QRP WSPR experiment.
