Návrh antény podle publikovaných rozměrů nebo simulace je jen začátek. Těžší bývá sehnat díly, které ho drží pohromadě: čtvercový boom správné tloušťky, držáky prvků, vodotěsnou krabičku pro dipól alebo spojku dvoch dielov nosníka. V bežných stavebninách sa takýto sortiment spravidla nenájde. Tino’s Funkshop je německý e-shop, jehož nabídka je zaměřena na stavbu antén typu yagi.
Obchod sám uvádí, že jeho díly jsou z polyamidu vyztuženého skelnými vlákny (PA GF) a určeny pro dlouhodobý venkovní provoz. Platba je možná předem nebo přes PayPal, k dispozici je DHL, ale sazby ani termíny dopravy stránka neuvádí. Před objednávkou si je ověřte na stránce „Zahlung & Versand“.
V článku se dočtete
Základní kostra: hliníkové trubky a boomy
Kategorie hliníkových trubek obsahuje šest položek:
| Výrobek | Rozměr | Délky | Cena |
|---|---|---|---|
| Trubka 6 × 1 mm | Ø 6 mm, stěna 1 mm | 1 000 mm | 79 Kč |
| Trubka 8 × 1 mm | Ø 8 mm, stěna 1 mm | 500, 1 000, 1 200 mm | od 1,50 € |
| Trubka 10 × 1 mm | Ø 10 mm, stěna 1 mm | 500, 1 000, 1 200 mm | od 49 Kč |
| Trubka 12 × 1 mm | Ø 12 mm, stěna 1 mm | 500, 1 000, 1 200 mm | od 49 Kč |
| Boom 15×15×1 mm | čtvercový profil | 500, 1 000, 1 200 mm | od 69 Kč |
| Boom 20 × 20 × 2 mm | čtvercový profil | 500, 1 000, 1 200 mm | od 99 Kč |
Pro radioamatéra je zde nejdůležitější rozlišení mezi prvky a nosníkem. Trubky o průměru 8 až 12 mm slouží na prvky a dipóly, čtvercové profily na boom. Názvy výrobků uvádějí trubku 12 × 1 mm i boom 20 × 20 × 2 mm jako vhodné pro velké Yagi. Při dlouhém boomu se větší tloušťka stěny projeví v tuhosti, ale i v hmotnosti, a při portable použití to je kompromis, který je třeba vyvážit. Slitinu trubek stránka neuvádí, proto při požadavku na konkrétní pevnost se vyplatí obchod oslovit.
Kategorie plechů obsahuje jedinou položku: uzemňovací plech 100 × 30 mm pro anténní zásuvku nebo připojení dipólu za 1,99 €. Tloušťku ani slitinu stránka neuvádí, takže „plechy na plotny a montážní desky“ z předběžného zadání zde nenajdete. Nehledejte zde hotové montážní desky na transformátory.
Držáky prvků

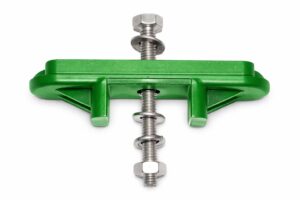

Prvek Yagi musí být v nosníku přesně umístěn a nesmí se kývat. Obchod nabízí držáky prvků pro boom 15 mm a 20 mm za 0,65 €, jakož i sady za 0,99 €, které obsahují nerezové šrouby M4. Jsou také v zelené barvě. Pro větší antény jsou „velké“ držáky: dolní díl pro boom 15 mm za 1,50 €, sada za 3,49 € a dolní díl pro boom 20 mm za 2,00 € (určen pro Yagi na 4 m a 6 m). K nim patří sada Heavy Duty pro boom 20 mm za 99 Kč, určená rovněž pro Yagi na 4 ma 6 m.
Stránka uvádí pouze odolnost vůči počasí, ne stabilitu vůči UV záření ani průměry prvků, které držáky přijmou. Proto si před nákupem ověřte v návodu ke svému návrhu, zda prvek prochází nosníkem, nebo je od něj izolován, a zda rozměry prvků počítají s konkrétním držákem. V nabídce je i zesilovací díl pro držák za 0,59 €, který bude „brzy dostupný“.
Dipólové spojky a krabičky
Dipólové spojky jsou z polyamidu, elektricky izolují a mají odolávat počasí. Sedm velikostí pokrývá od 4 mm (pro hliníkové tyče, 89,- Kč) přes 6 a 8 mm až po 10 × 1 a 12 × 1 mm (3,66 € a 3,72 €) a velké varianty 12 mm pro Yagi na 4 m a 6 m a 16 mm Heavy Duty, obě po 7, Obchod doporučuje 4 až 6 mm pro lehké kompaktní antény, 8 až 12 mm pro běžné Yagi a 16 mm pro velké antény s větším výkonem.

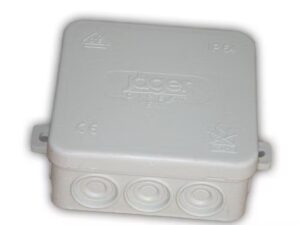

Rozbočovací krabice pro připojení dipólu a přizpůsobovacího vedení mají rozměry 75 × 45 × 40 mm (1,49 €) a 100 × 100 × 40 mm (2,49 €, sada 4,39 €). Dodávají se i průchodky 4 až 10 mm a 12 mm za 1,80 €, popsané jako vodotěsné s odlehčením tahu. Stupeň krytí IP, materiál ani konektory stránka neuvádí. Pro krabici na stožáru proto doporučuji po první zimě zkontrolovat vnitřek na vlhkost a korozi na spojích.
Spojování boom-u a upevnění na stožár
Kategorie příslušenství k boomu nabízí spojky boomu 15 mm a 20 mm včetně šroubů za 159 Kč, T-svorky pro boom 20 mm za 99 Kč (pro úchyt podpěrných a vyztužovacích prvků), spodní výztuhy pro boom 15 × 15 mm za 9,99 € 30 mm za 0,25 až 0,35 €.
Upevnění na stožár zajišťují objímky na boom 15 mm (13,49 €) a 20 mm (15,49 €), obě označené „brzy dostupné“, a křížová objímka za 16,90 €, která je ve slevě z 19,90 €. Plastové objímky z PP mají rozměry od 6 do 40 mm za 1,80 až 3,32 € a pozinkované U-objímky jsou na průměry trubek do 38, 40, 48, 58, 70 a 75 mm za 2,99 až 5,75 €.
Lehké konstrukce a přenosné antény
Pro SOTA, GMA a polní contesty je důležitá hmotnost. Kategorie Leichtbau obsahuje tyče AlMg3 o průměru 2,4, 3,2 a 4 mm a délce 1 m (0,85 až 1,35 €), PVC boom 20 mm dlouhý 1 m za 0,95 €, objímky M20 pro PVC boom (0,30 €), dipólovou × 40 mm. Hmotnosti stránka neuvádí. Jedná se o stavebnicové díly, takže hmotnost si určíte podle délek a počtu prvků. Slitina AlMg3 je jediná konkrétně pojmenovaná slitina na stránkách, které jsem prošel.
Hotové stavebnice a antény
Stránka uvádí, že obsahují držáky prvků, hliníkové trubky, spojky, montážní díly a návod.
| Stavebnice | Pásmo | Prvky | Impedance | Boom | Cena |
|---|---|---|---|---|---|
| 9 prvků Leichtbau DK7ZB | 144/432 MHz | 9 | 50 Ω | neuvedený | 599 Kč |
| 13 prvků Leichtbau DK7ZB | 144/432 MHz | 13 | 50 Ω | neuvedený | 599 Kč |
| 9 prvků DK7ZB | 144/432 MHz | 9 | 50 Ω | neuvedený | 1 299 Kč |
| 13 prvků DK7ZB | 144/432 MHz | 13 | 50 Ω | neuvedený | 50,99 € |
| 9 prvků, 70 cm | 432 MHz | 9 | 50 Ω | 1,6 m split boom | 42,99 € |
| 9 prvků, 70 cm | 432 MHz | 9 | 28 Ω | 1,5 m split boom | 42,99 € |
| 5 prvků, 2 m | 144 MHz | 5 | 28 Ω | split boom | 43,99 € |
| 5 prvků, 2 m DK7ZB | 144 MHz | 5 | 50 Ω | 1,5 m | 43,99 € |
| 4 prvky, 4 m | 70 MHz | 4 | 50 Ω | 2,02 m | 64,99 € |
| 2 prvky, 6 m | 50 MHz | 2 | 28 Ω | 0,65 m | cena neuvedena |
Názvy ukazují dva návrhy impedance. Při 28 Ω je potřebné přizpůsobení na 50 Ω, které stránka nepopisuje, proto u této verze vyžádejte návod před objednávkou. Některé názvy odkazují na návrh DK7ZB, ale parametry zisku stránka nezmiňuje. V sekci hotových antén jsou jen dvě položky: pětipásmová Outback 1899 za 49 € a základnová anténa X-30-N pro VKV/UHF za 45,99 €, bez dalších údajů.
LoRa a IoT
Sekce LoRa není anténní, ale modulová. Obsahuje desky TTGO LoRa32 a T-Beam LoRa32 ve variantách 433 a 868 MHz (29,95 € a 54,95 €), Heltec LoRa 32 V3 433 MHz (34,95 €), LILYGO T-Deck 433 MHz (79,95 €) €). Varianta na 915 MHz se v seznamu nenachází. U desek TTGO název uvádí, že 433 MHz verze je určena pro APRS a příjem balónů, 868 MHz verze pro IoT a Meshtastic. Antény, zisk ani konektory stránka neuvádí.
Kabely a konektory

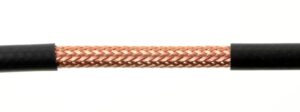

V nabídce je deset kabelů: RG 58 C/U (50 Ω, 1,00 €), RG59 B/U (75 Ω, 0,95 €), RG-179 B/U (2,49 €), RG 188 A/U PTFE (50 Ω, 2,85 €), Aircell (2,60 €), Ecoflex 10 (5,40 €), Hyperflex 5 (2,25 a 2,50 € ve dvou nabídkách) a RG 213 U (2,80 €).
Konektory zahrnují N (rovné i úhlové pro kabely 7 a 10 až 11 mm), BNC, PL pro RG58 a průchodku N/N s přírubou. Krimpovací a pájecí varianty jsou rozlišeny pouze v některých názvech, například N-7 Crimp a BNC-stecker UG 959 TA jako pájená verze. Konektory SMA a PL-259 v seznamu nejsou. Pro PL má obchod ochranu proti zlomení kabelu za 0,99 €.
Šrouby, krytky a doplňky
Spojovací materiál je pouze v rozměru M4: šroub 40 mm A2 (0,15 €), matice A4 (0,05 €), pružná podložka A2 (0,05 €), podložka V4 (0,05 €) a křídlová matice A4 (0,32 €). Stránka nabízí také plastové zátky pro čtvercové profily od 15 × 15 mm do 30 × 30 mm a pro kulaté trubky od 6 do 30 mm, v ceně 0,15 až 0,59 €. Zátky chrání před vnikáním vody do trubek, ale stránka tento účel výslovně neuvádí. Pro kotvení nabízí obchod jen dva napínáky lan, 3 až 6 mm za 99 Kč a 4 až 8 mm za 200 Kč. Žádná lana ani sady Mastrant v sekci nejsou. V doplňcích jsou izolační vajíčka pro drátové antény, adaptér Anderson Powerpole, pedál PTT, toroid FT140-43, patka stožáru 30 až 60 mm a smršťovací bužírky.
Shrnutí
Tino's Funkshop dává smysl, stavíte-li Yagi na 2 m, 70 cm nebo 4 m a potřebujete mechanické díly na jednom místě. Na kotvení, hotové antény a konektory je nabídka omezená. Před objednávkou si proto ověřte, zda požadovaná položka v seznamu opravdu je.
