100W PA con MRF317 secondo OZ2OE

Un amplificatore è un dispositivo elettrico – Un amplificatore è un dispositivo elettrico. L'originale in inglese è reperibile all'indirizzo http://hjem.get2net.dk/ole_nykjaer/oz2oe/mrf317/317.html. ti ringraziamo!

Amplificatore acceso 144 MHz con sorgente incorporata Dove sono i tempi, quando allmode 2m RIG aveva 10 W e chi voleva di più, di solito costruivi un lineare da 100 W? Quando il transistor MRF317 è entrato nelle mie mani (100Con 28V) – è stato deciso – costruire una PA.

Costruzione meccanica

L'amplificatore è integrato in una scatola di metallo con dimensioni 240x160x160mm. La maggior parte dello spazio è occupato da un alimentatore da 28V / 7A. C'è un grande radiatore sul pannello posteriore. L'amplificatore stesso è costruito su un pezzo di circuito stampato, circa 140x140 mm. Ha solo poche aree, che ho tagliato nel tagliere con un coltello. Ad essi sono saldati i circuiti di base e di collettore. Questo è un modo rapido ed efficiente, pur avendo anche il vantaggio di farlo, che la maggior parte del circuito stampato sia messa a terra. Alcuni componenti rimanenti sopra il circuito stampato, come si può vedere nelle foto.

Connessione elettrica

È molto semplice. I circuiti di ingresso e di uscita sono stati progettati in base ai dati del catalogo, che, invece, sono per la Classe C, mentre l'amplificatore opera in classe AB, quindi il circuito di ingresso è stato ottimizzato durante il ripristino. È importante, in modo che il condensatore C3 sia il più vicino possibile al transistor e resista a una grande corrente RF.

Circuito di precarico

Per rendere lineare l'amplificatore, è necessario applicare una tensione continua alla base del transistor 0,6 – 0,7V. Il valore esatto dipende dalla misurazione della corrente del collettore. Mi adeguo normalmente 1/40 a 1/20 massima corrente di collettore all'eccitazione monotono alla massima potenza. Nella mia esperienza, il valore esatto della corrente di riposo non è critico.

Il circuito di polarizzazione utilizza un diodo come sorgente di tensione. Quando si cambia la corrente attraverso il diodo (modificando il valore della resistenza R1) è possibile regolare con precisione il precarico di base. Questo coinvolgimento molto semplice non conferma la sua cattiva reputazione. Il problema si verifica, se il circuito di polarizzazione difettoso non è in grado di fornire corrente sufficiente durante il picco. In questo caso, la tensione di polarizzazione di base diminuisce e il transistor entra in classe C, che causerà il deterioramento dei prodotti IMD e la comparsa di schizzi.

Tutto quello che devi fare è selezionare il diodo corretto e la corrente sufficiente per il transistor. La mia regola è primitiva, ma funzionante: utilizzare un diodo con una corrente fino alla metà della corrente di collettore del transistor. Quindi ho scelto un diodo 3A.

La commutazione RX/TX avviene applicando 28V a R1, che apre il transistor. Alla ricezione, il collettore può essere sotto una tensione di 28V, rendendo il passaggio relativamente facile.

Prova del circuito di precarico

Testare il circuito di polarizzazione non è complicato. Misurare la tensione alla base (dietro lo strozzatore). Ad esempio, ci saranno 0,65 V. Ora prendi il segnale dal driver e controlla la caduta di tensione. Se è inferiore a 50 mV, è delizioso, una caduta di 100 mV è accettabile. Ma un calo più ampio è inaccettabile. Forse accadrà, che dopo aver portato VF a voltmetro "pazzo". Diventa un dispositivo digitale. Non un classico analogico, CIAO.

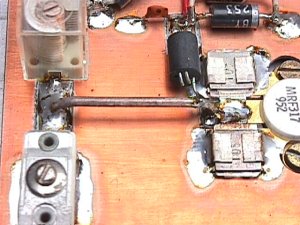

L'aumento della corrente di base richiede un diodo più grande, o due collegati in parallelo. Impostare nuovamente la corrente di riposo e ripetere il test. Come si può vedere nelle immagini, Ho usato due diodi collegati in parallelo, fino a quando non avrò raggiunto risultati soddisfacenti.



Risultati

Con 10 W dal driver e circa 26 V, ho raggiunto 90 W in uscita. Il transistor consente l'alimentazione a 28V, mentre la potenza dovrebbe superare i 100W, ma non ne avevo bisogno. Il motivo era, che i componenti del circuito del collettore fossero leggermente sottodimensionati e non volevo rischiare la loro distruzione.

OZ2OE, http://Un amplificatore è un dispositivo elettrico
