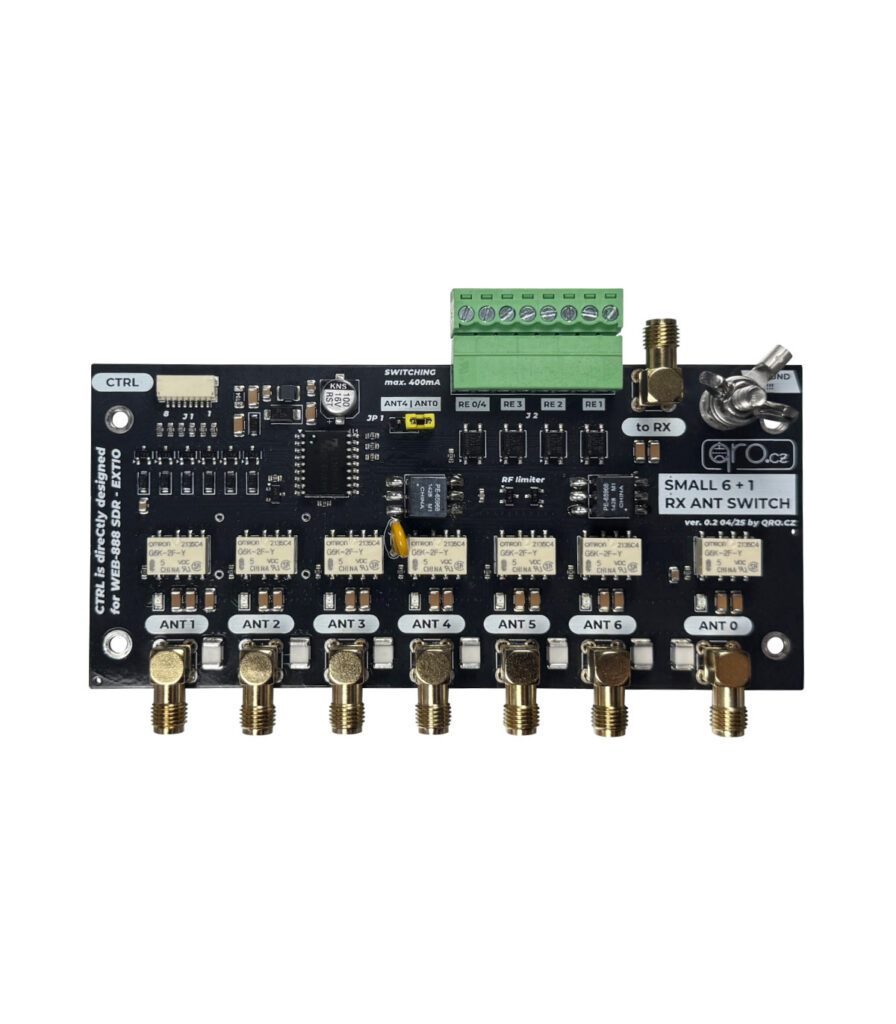

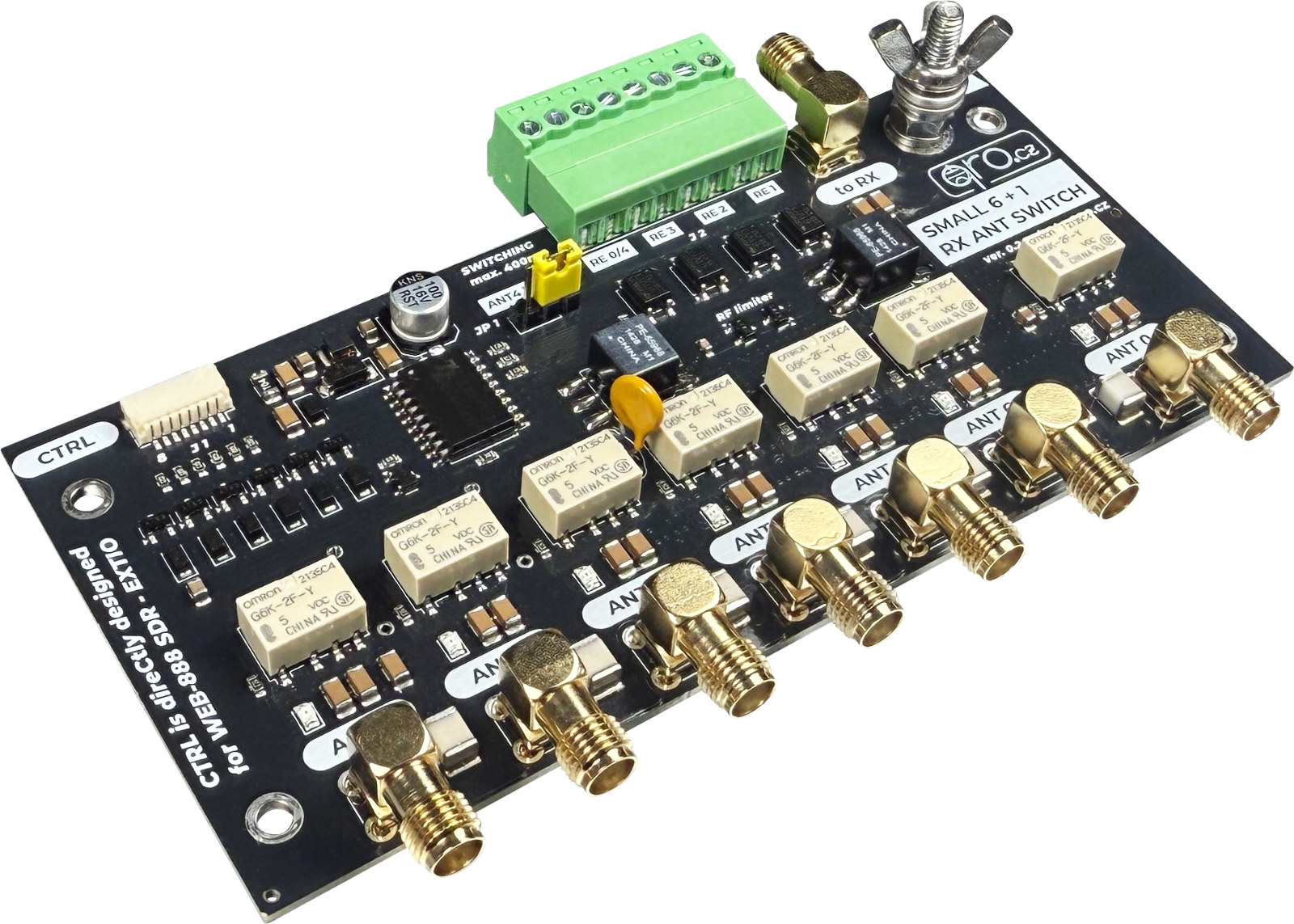

Honza OK2ZAW prináša v hamparts.shop novinku: malý anténny prepínač 6+1 pre príjmové antény. Tento anténny prepínač bol špeciálne vyvinutý na priame pripojenie k SDR prijímaču WEB-888, pričom umožňuje jednoduché prepínanie medzi šiestimi anténami priamo z webového rozhrania SDR. Samozrejme, prepínač je možné použiť aj s iným IP relé alebo mechanickým rotačným prepínačom, čím sa zvyšuje jeho flexibilita v rôznych prevádzkových scenároch.

Prečo má prepínač 7 vstupov, keď hovoríme o 6 anténach?
Prepínač má 7 anténnych vstupov, označených 0 až 6. Šesť z nich (1–6) je diaľkovo ovládaných, zatiaľ čo port 0 je aktívny vždy, keď nie je vybratá žiadna z riadených možností. To znamená, že aj pri vypnutom prepínači alebo výpadku napájania zostáva port 0 aktívny. V praxi to môže slúžiť ako základný RX port alebo ako bezpečnostná výstupná anténa.
-
Porty 1 a 2 môžu byť nakonfigurované ako otvorené, pripojené na uzemnenie alebo zakončené umelou záťažou (dummy load).
-
Ostatné porty (3–6) sú automaticky uzemnené, keď nie sú aktívne.
Pokročilá ochrana SDR prijímača
Každý anténny port je vybavený viacúrovňovou ochranou, čo výrazne zvyšuje bezpečnosť pripojeného prijímača:
-
Plynová výbojka (GDT) s prahovým napätím 75 V chráni pred prepätím spôsobeným atmosférickými výbojmi alebo ESD.
-
SuperFuse – obmedzovač prúdu, ktorý zároveň funguje ako istič. Je resetovateľný, takže ho po prepätí nie je potrebné meniť.
-
RF limiter – kľúčová ochrana SDR prijímača. Vďaka transformátorovému dizajnu a obmedzeniu výkonu výstupného signálu dokáže znížiť úroveň až na typických 10 dBm (10 mW). Aj pri vysielacom výkone 100 W na ANT porte, výstup smerom do prijímača nepresiahne bezpečnú úroveň.
Tieto ochrany však fungujú efektívne iba v prípade, že je uzemňovacia skrutka („GROUND ME“) dôkladne pripojená na kvalitný zemniaci bod.
Ovládanie prídavných zariadení – SSR relé výstupy

Prepínač obsahuje 4 SSR relé (solid-state relays), ktoré je možné využiť na napájanie predzosilňovačov alebo aktívnych antén. Relé sa automaticky aktivujú spolu s výberom portov 1, 2, 3 a 4 (resp. 0). Tieto kontakty zvládnu prepínať napätie do 0,4 A AC alebo DC.
Príklad použitia: Ak máte predzosilňovač pripojený na port 1, výberom tohto portu sa zároveň zapne relé, ktoré môže napájať predzosilňovač z externého zdroja. Vypnutím portu dôjde k prerušeniu napájania.
Technické parametre
Parameter | Hodnota |
---|---|
Anténne vstupy | 7 (porty 0 – 6) |
Frekvenčný rozsah | DC až 60 MHz |
Vstupná impedancia | 50 alebo 75 Ohmov |
Izolácia | > 80 dB pri 30 MHz |
Vložný útlm | < 1.4 dB pri 30 MHz |
Ochrana GDT | 75 V |
RF limiter | typ. 10–12 dBm |
Porty 1 a 2 | otvorené / uzemnené / dummy load |
Ostatné porty | uzemnené, ak nie sú aktívne |
Napájacie napätie | 5 V DC |
Typický odber prúdu | 60 mA |
Riadiace napätie | 3 až 5 V (max. 5,5 V) |
Ochrana proti prepätiu | na riadiacich vodičoch |
SSR kontakty | porty 1, 2, 3 a 4 (resp. 0) |
Prepínaný prúd cez SSR | max. 0,4 A AC/DC |
RF konektory | SMA female |
Rozmery | 125 × 77 × 27 mm (bez držiaka na DIN lištu) |
Verzia dodávky | Zmontovaná a otestovaná verzia |

Zhrnutie funkcií
-
✅ 6 diaľkovo ovládaných + 1 predvolený port
-
✅ Vysoká izolácia medzi portami
-
✅ Integrované prepäťové ochrany (GDT, SuperFuse, RF limiter)
-
✅ Ovládanie pre externé predzosilňovače cez SSR
-
✅ Plne kompatibilný so SDR WEB-888
-
✅ Ochrana citlivých SDR vstupov aj pri silnom signále
-
✅ Vhodný pre RX aplikácie v pásmach do 60 MHz
Ak hľadáte spoľahlivý, bezpečný a kompaktný prepínač pre antény k SDR prijímača ako WEB-888, je produkt OK2ZAW výbornou voľbou, či už pre experimentátora alebo náročného rápridioamatéra. Vďaka dôrazu na ochranu a jednoduché ovládanie patrí medzi najpraktickejšie riešenia vo svojej triede.
