IC-705 ESP32 QRPlog Od OK1HRA

Moderní radioamatérství se už dávno neomezuje pouze na klasické spojení transceiveru, antény a operátora sedícího u stolu. Digitální módy, automatizace stanice, vzdálené ovládání a propojení s počítačovou infrastrukturou se staly běžnou součástí provozu mnoha radioamatérů. Mimořádně zajímavým příkladem spojení QRP techniky a moderní síťové komunikace je open-source projekt IC-705 IP Interface založený na platformě ESP32, který vytvořil Dan OK1HRA.

Tento projekt rozšiřuje možnosti populárního transceiveru Icom IC-705 o síťové funkce, MQTT komunikaci, vzdálené CW a RTTY ovládání či integraci s automatizací shacku. Zároveň jde o řešení, které je mimořádně zajímavé pro uživatele programu QRPlog a radioamatéry budující moderní remote stanice.

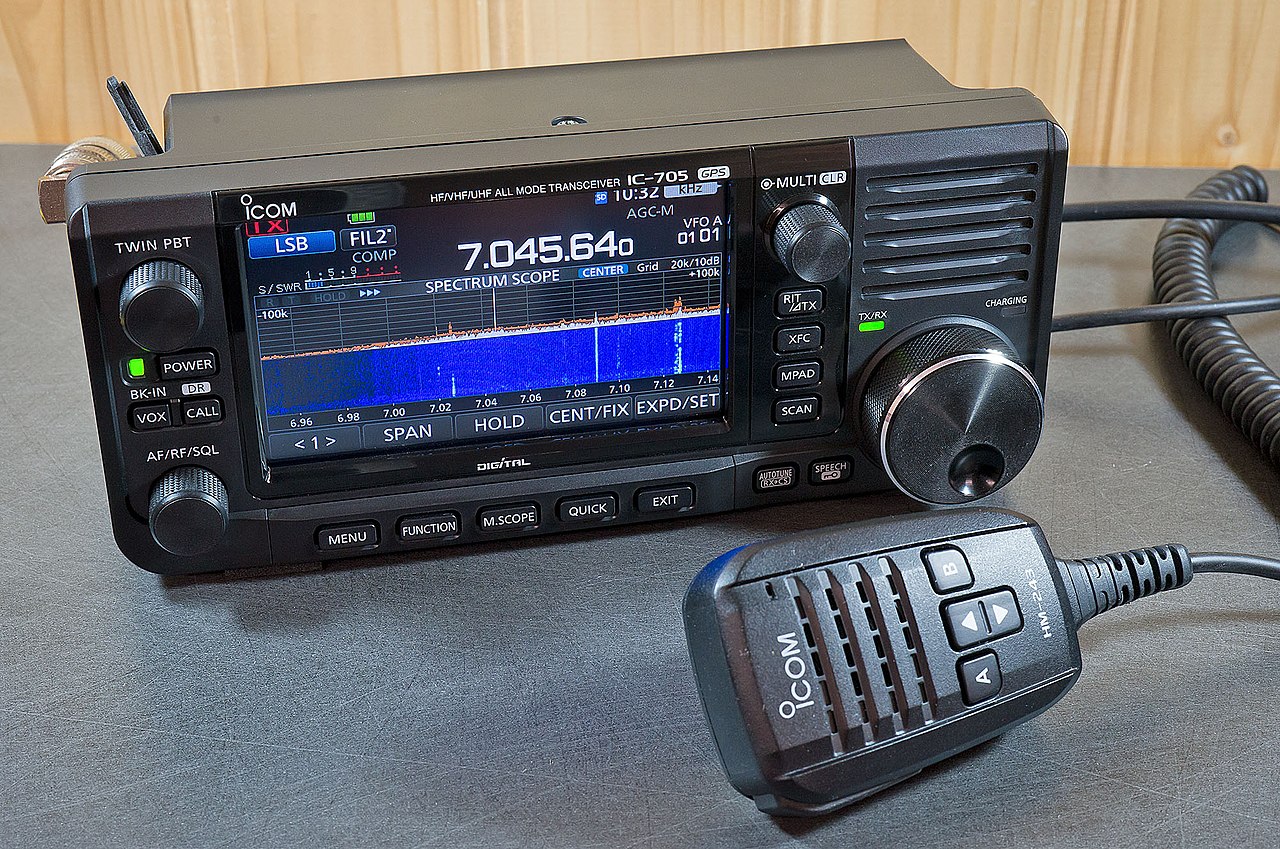

Proč právě IC-705

Icom IC-705 si od svého uvedení na trh získal obrovskou popularitu. Kombinuje totiž několik vlastností, které radioamatéři dlouhá léta požadovali:

• QRP výkon,
• provoz na KV, 6 m, 2 ma 70 cm,
• integrovaný SDR přijímač,
• kompaktní rozměry,
• bateriové napájení.

Právě bezdrátová konektivita otevřela prostor pro řadu experimentů s externími kontroléry, ESP32 moduly a vzdálenou správou zařízení. Projekt OK1HRA patří mezi nejpraktičtější implementace těchto možností.

Co je IC-705 IP Interface ESP32

Projekt IC-705 IP Interface je inteligentní rozhraní založené na mikrokontroléru ESP32. Zařízení komunikuje s transceiverem Icom IC-705 prostřednictvím Bluetooth a zároveň poskytuje síťové služby přes Wi-Fi.

Celý systém je navržen jako univerzální rozhraní mezi transceiverem a síťovou infrastrukturou radioamatérské stanice.

ESP32 jako ideální platforma

Mikrokontroléry ESP32 se v radioamatérském světě staly mimořádně populární. Důvodů je několik:

• integrované Wi-Fi,
• Bluetooth konektivita,
• nízká spotřeba energie,
• dostatek výpočetního výkonu,
• nízká cena,
• široká komunita vývojářů.

Pro projekty kolem IC-705 se jedná prakticky o ideální platformu. Rádio již samo obsahuje pokročilá bezdrátová rozhraní a ESP32 umožňuje tyto funkce snadno integrovat do automatizace stanice.

OK1HRA využívá ESP32 jako inteligentní most mezi transceiverem a lokální sítí. Výsledkem je velmi flexibilní systém.

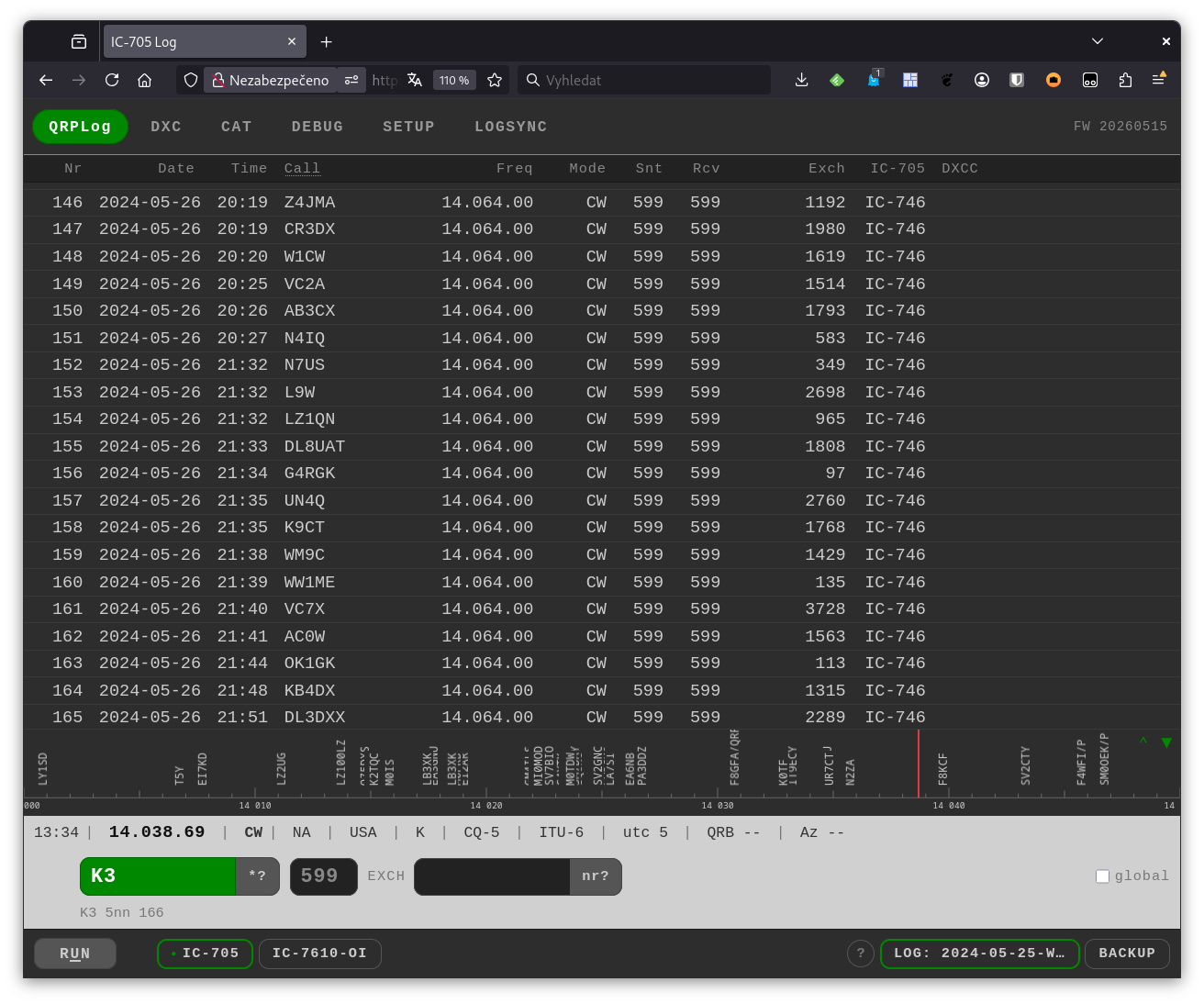

Integrace s QRPlog

Jednou z nejzajímavějších oblastí využití je spolupráce s logovacím softwarem QRPlog.

V kombinaci s IP Interface lze vytvořit velmi elegantní řešení:

• automatické čtení frekvence,
• přepínání antén podle pásma,
• MQTT komunikaci s dalšími zařízeními,
• vzdálené CW vysílání,
• centralizované ovládání QRP stanice.

Takové řešení je mimořádně atraktivní zejména pro portable operátory, QRP nadšence a uživatele automatizovaných domácích stanic.

Hlavní přednosti a decentralizovaná architektura

Jednou z největších výhod celého systému je jeho absolutní nezávislost na cloudových službách a internetovém připojení. Celé řešení funguje kompletně decentralizovaně. Samotný hardware s ESP32 slouží jako přístupový bod (AP) nebo se integruje do stávající lokální sítě, zatímco databáze deníku je uložena přímo ve webovém prohlížeči klientského zařízení (chytrého telefonu, tabletu nebo počítače) pomocí moderního úložiště IndexedDB. To znamená, že na expedicích (SOTA, POTA, GMA) nepotřebujete internet. Stačí vám jen napájený modul rozhraní, samotné rádio a jakýkoli telefon, na kterém okamžitě běží přehledné grafické prostředí deníku bez nutnosti instalovat jakékoli aplikace z obchodů třetích stran.

MQTT a inteligentní radioamatérská stanice

Jednou z technicky nejzajímavějších vlastností projektu je podpora MQTT protokolu.

MQTT je snadný síťový protokol určený pro IoT zařízení. V radioamatérské praxi může sloužit k:

• ovládání anténních přepínačů,
• přepínání pásmových filtrů,
• ovládání PA zesilovačů,
• monitorování provozních stavů,
• automatizaci remote stanice.

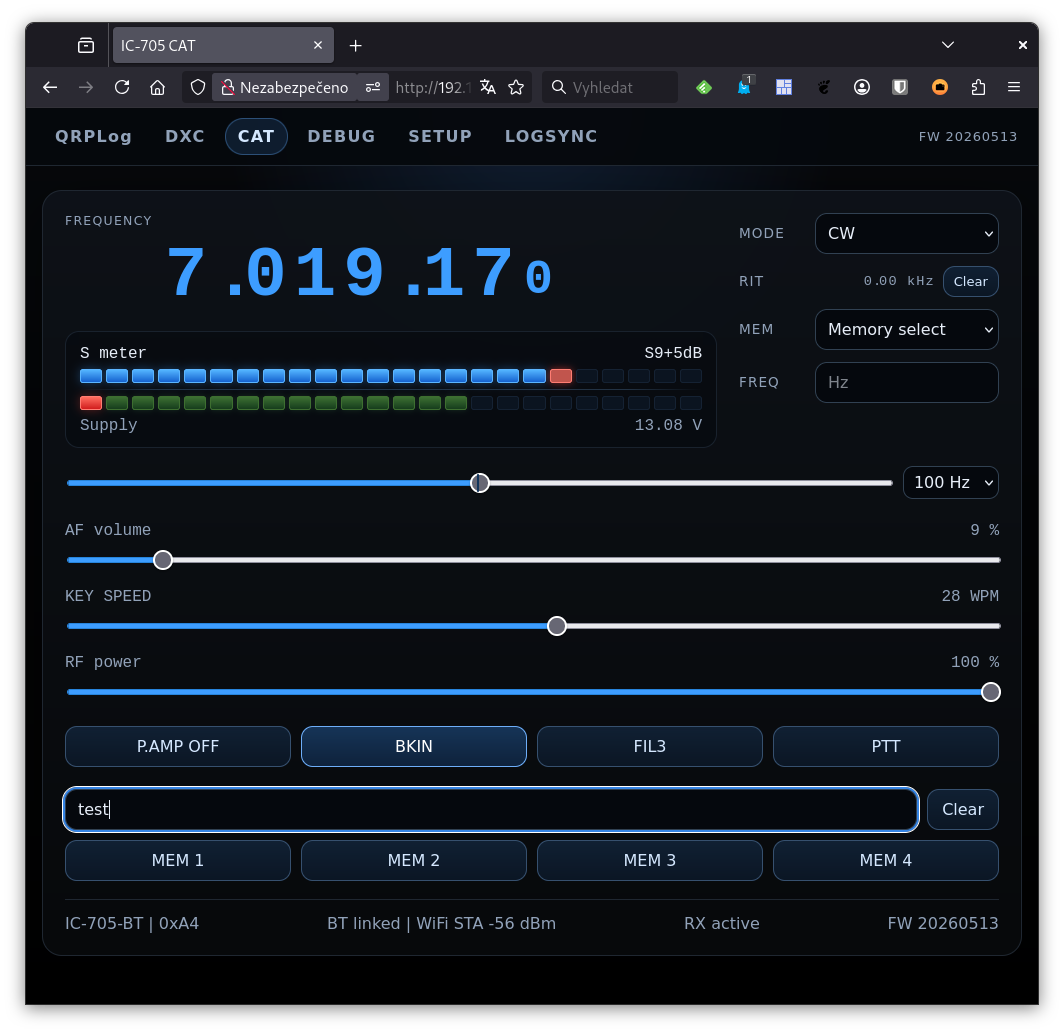

ESP32 rozhraní dokáže číst aktuální pracovní frekvenci z IC-705 a okamžitě ji odesílat přes MQTT broker do celé infrastruktury shacku.

To znamená, že další zařízení mohou automaticky reagovat na změnu pásma nebo provozního módu.

• ovládání externích tunerů,
• bezdrátové logování,
• monitorování provozu,
• digitální módy.

Díky velmi nízké spotřebě energie se celý systém hodí také pro bateriové napájení.

Závěr

IC-705 IP Interface s funkcí ESP32 QRPlog představuje špičkový nástroj, který posouvá komfort práce s rádiem ICOM IC-705 na úroveň velkých stacionárních transceivrů. Díky nízké spotřebě (méně než 1 W), možnosti provozu z interní baterie nebo přenosného zdroje a vysoké softwarové stabilitě jde o ideální doplněk pro každého aktivního radioamatéra, který má rád práci z terénu, ale nechce se vzdávat komfortu moderního deníku a síťových funkcí. Všechny podklady, schémata a webový instalatér firmwaru jsou volně dostupné pro celou komunitu na autorově  GitHube .
