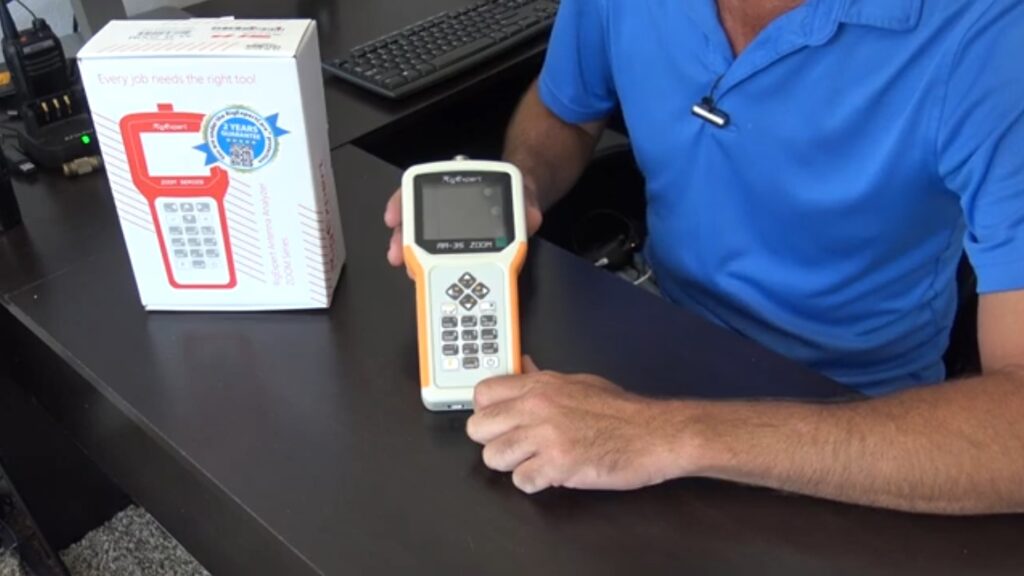

RigExpert AA-35 ZOOM je kompaktný, prenosný anténny a káblový analyzátor navrhnutý tak, aby svojim užívateľom poskytol rýchle, presné a pohodlné merania. Jeho rozsah siaha od 60 kHz až do 35 MHz, čo ho radí medzi nástroje ideálne pre KV rádioamatérov.
Hlavné vlastnosti
- Samokalibrácia a spoľahlivosť: analyzátor je továrensky kalibrovaný a poskytuje konzistentné výsledky bez potreby dodatočnej kalibrácie

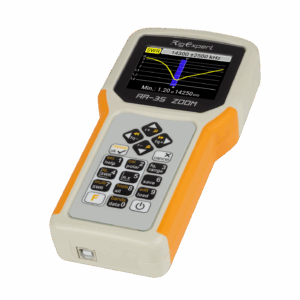

- Farebný TFT displej s rozlíšením 320×240 px a odolná membránová klávesnica (6×3 kláves) umožňujú intuitívnu a spoľahlivú obsluhu.
- Multijazyčné menu aj nápoveda dostupné priamo v analyzátore
- USB rozhranie umožňuje pripojenie k PC a jednoduchý prenos dát.
- Záruka 2 roky vďaka programu RigExpertCare, ktorý poskytuje rýchlu výmenu v prípade poruchy.
Technické parametre RigExpert AA-35 ZOOM
| Parameter | Hodnota |
|---|---|
| Frekvenčný rozsah | 0.06 – 35 MHz |
| Rozlíšenie vstupu frekvencie | 1 kHz (alebo 1 Hz podľa zdroja) |
| Impedancie merania | 25, 50, 75, 100 Ω |
| SWR rozsah | 1–10 (graficky), 1–100 (číselne) |
| R a X rozsah | –1000 až +1000 Ω (graficky), –10000 až +10000 Ω (číselne) |
| Pamäť | 10 pamäťových slotov |
| RF výstup | UHF (SO-239), +13 dBm |
| Napájanie | 2× AA batérie (alkalické alebo Ni-MH), alternatívne USB |
| Výdrž batérie | cca 4 hodiny merania, až 2 dni v pohotovostnom režime |
| Váha a rozmery | 310 g, 103 × 207 × 37 mm |
| Prevádzková teplota | 0 °C až 40 °C |
| Krajina výroby | Ukrajina |
Použitie v praxi
- Rýchla kontrola antény – displej vám okamžite ukáže SWR, return loss a ďalšie parametre.
- Ladenie rezonancie – umožňuje presné naladenie antény na požadovanú frekvenciu.
- Porovnanie pred a po udalosti – napríklad pred dažďom/po búrke, pre monitorovanie zmien.
- Výroba koaxiálnych pahýľov – analyzátor vám pomôže určiť presnú dĺžku pahýľa.
- Testovanie káblov a lokalizácia porúch – analyzuje straty, charakteristickú impedanciu a odhalí skryté chyby.
- Meranie L / C – dokáže zmerať indukčnosť až do ~100 µH a kapacitu až do 0,1 µF.
Ako to funguje
Mozgom analyzátora je STM 32-bit RISC mikrokontrolér, ktorý riadi signál generovaný PLL čipom Si5351 (500 MHz). Ten vytvára dva sínusové signály, ktoré sú spracované do CMOS štvorcových výstupov. Na meranie sa používa odporový mostík so spínaním výstupov, zvlášť mixovaný do 1,5 kHz signálu a digitalizovaný 12-bitovým ADC. LCD aj klávesnica sú priamo pripojené k CPU, ktorý spracováva aj záznamy do flash pamäte.
Hodnotenie a záver
RigExpert AA-35 ZOOM je výnimočný vďaka jednoduchému použitiu, robustnosti a množstvu funkcií vo vstupnej cenovej úrovni. Vyniká predovšetkým farebným zobrazením, samokalibráciou a praktickými grafickými režimami (SWR, R/X). Schopnosť merať reaktívne komponenty, analyzovať káblové závady a uchovávať výsledky robí z tohto zariadenia všestranný nástroj. Aj keď nepatrí medzi posledné novinky, stále má miesto na trhu.
Pre rádioamatérov, ktorí potrebujú spoľahlivý analyzátor pre pravidelné ladenie KV/VKV antén, diagnostiku kabeláže alebo výrobu L/C komponentov, je AA-35 ZOOM skvelou voľbou. Viac na https://rigexpert.com/antenna-analyzers/aa-35-zoom
