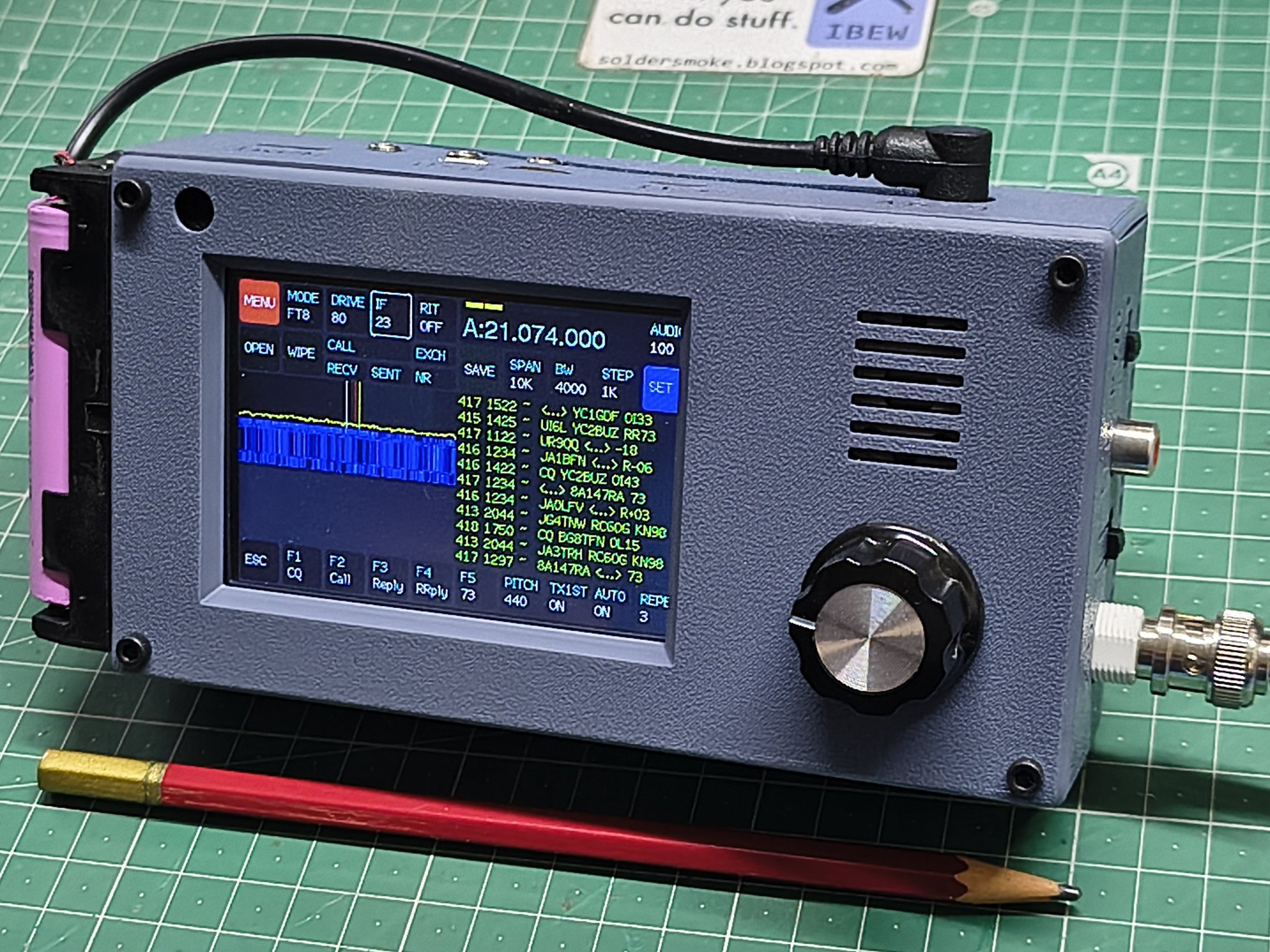

HF Signals, das indische Unternehmen hinter der BITX-Transceiver-Serie, hat die zweite Generation seines Miniaturgeräts auf den Markt gebracht. SDR Transceiver zBitxDas Modell v2 baut auf den Grundlagen des ursprünglichen Modells auf. zBitx – ein 5-Watt-64-Bit-integriertes SDR, das die Bänder von 80 m bis 10 m abdeckt und über einen 480x320-Touchscreen verfügt – und bringt vier spezifische Designänderungen mit sich, die es zu einer deutlich praktischeren tragbaren Station machen.
Im Artikel werden Sie lesen
Was ist neu in zBitx v2?
Die erste Änderung betrifft die LDMOS-Transistor-basierte Endstufe. Im Vergleich zur ursprünglichen Lösung erzielt die neue Endstufe eine sauberere 5-Watt-Ausgangsleistung auf allen Frequenzbändern bei geringerem Stromverbrauch, niedrigerer thermischer Belastung und längerer Akkulaufzeit im Feldeinsatz.
Die zweite Änderung ist die eingebaute transformátor EFHW (Endgespeiste Halbwellenantenne). Der Antennenanschluss des zBitx v2 verfügt über einen integrierten Anpassungstransformator für eine Halbwellenantenne mit einem Speisekabel am Ende. Zum Betrieb schließen Sie einfach ein Kabel der passenden Länge an – ein externer Antennentuner oder eine Anpassungsbox ist nicht erforderlich. Diese Lösung prädestiniert den zBitx v2 für POTA a SOTA aktivácie, kde každý gram a každý kábel navyše rozhoduje.
Die dritte Änderung betrifft den direkt in den Schalter integrierten MOSFET-basierten Verpolungsschutz. Im Gegensatz zu einer Seriendiode weist der MOSFET-Schutz einen vernachlässigbaren Spannungsabfall auf, sodass Ausgangsleistung und Wirkungsgrad nicht beeinträchtigt werden. Bei verpolter Verbindung der Stromleitungen startet das Gerät einfach nicht, die interne Elektronik bleibt jedoch unbeschädigt.
Die vierte Änderung betrifft eine neu gestaltete CW-Architektur mit geringer Latenz, editierbaren Makros und integrierter Protokollierung. Das Ergebnis ist ein geräuschloser, bahnbrechender QSK-Betrieb ohne mechanische Relais.
Integriertes FT8 ohne Computer
Der zBitx v2 verfügt über eine vollwertige FT8-Station direkt im Lieferumfang – Sie müssen weder einen externen Computer anschließen, noch eine Soundkarte einrichten oder die Audiopegel anpassen. Sobald Sie auf die FT8-Frequenz umgeschaltet haben, tippen Sie einfach auf das Rufzeichen auf dem Touchscreen und QSO sa dokončí automaticky. Integrovaný denník v štýle N1MM exportuje záznamy vo formáte ADIF. Okrem FT8 sú predinštalované aplikácie FreeDV, QSSTV, Fldigi a ďalšie. Zariadenie beží na open-source softvéri sBitx, das auf GitHub verfügbar ist und aktiv weiterentwickelt wird.
Video: zBitx v2 – erster Eindruck
CW- und Sprachmodi
Der CW-Signalweg wurde in zBitx v2 von Grund auf neu entwickelt. Der Betrieb ist geräuschlos – kein Schaltgeräusch – und bietet volles Break-In-QSK. Die Bandbreite des CW-Filters ist bis zu 50 Hz einstellbar, was in Kombination mit dem Fehlen von Überschwingen für ein sauberes und gut verständliches CW-Signal sorgt, selbst bei langen Sendezeiten. Die integrierte Touch-Tastatur auf dem 480×320-Display ermöglicht die Eingabe von CW-Signalen auch ohne Tastenfeld. Makros für Contests, POTA/SOTA und normale Gespräche lassen sich direkt am Gerät bearbeiten.
Für die Sprachbetriebsarten SSB und AM stehen ein integrierter Sprach-Equalizer und eine einstellbare Sprachbandbreite zur Verfügung, was die Ermüdung beim Empfang in lauten Umgebungen reduziert. Der zBitx v2 verfügt über ein eingebautes Mikrofon und einen Lautsprecher, sodass für den Feldeinsatz kein externes Zubehör benötigt wird. Die Fernsteuerung ist über einen Webbrowser auf einem Smartphone, Tablet oder Laptop möglich.
Video: zBitx v2 – FT8 in der Praxis
zBitx v2 Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Abmessungen | 170 × 80 × 45 mm (einschließlich Batteriefach) |
| Gewicht | 415 g inklusive zwei 18650 LiPo-Akkus |
| Anzeige | 480 × 320 px, resistiver Touchscreen; unabhängiger Raspberry Pi Pico Controller |
| Software | Vollständig Open Source, sBitx, github.com/afarhan/zbitxv2 |
| Hardware | Hybrid-Superheterodyn-Empfänger, LDMOS-Ausgangsstufe, Open-Source-Schaltplan |
| Abschluss | LDMOS, 5 W auf allen Bändern |
| Antennenanpassung | Eingebauter Transformator EFHW |
| Verpolungsschutz | MOSFET, integriert in den Schalter |
| Frequenzabdeckung | Alle internationalen Amateurfunkbänder 80 m – 10 m |
| Ausgangsleistung | 5 W auf allen Bändern |
| Versorgungsspannung | 6–9 V Gleichstrom |
| Stromverbrauch im Empfangsmodus | 300 mA |
| Stromverbrauch beim Senden | 1,5 - 3 A (abhängig von der Leistungsstufe) |
| Unterstützt von Mods | USB, LSB, AM, CW, CW-Reverse, FT8, digitale Betriebsarten (Fldigi) |
| Vorinstallierte Apps | FreeDV, QSSTV, Fldigi |
| Lagerung | 32 GB SSD mit sBitx-Software |
| Batteriebetrieb | 2× 18650 LiPo (nicht im Lieferumfang enthalten) |
Packungsinhalt
Das Paket enthält einen vollständig getesteten zBitx v2 mit einer 32-GB-SSD und vorinstallierter sBitx-Software, ein Gehäuse für zwei 18650-LiPo-Akkus, das seitlich am Gehäuse befestigt wird, sowie einen Hohlstecker für die externe Stromversorgung. 18650-Akkus sind aufgrund von Versandbeschränkungen nicht im Lieferumfang enthalten; handelsübliche 18650-Akkus sind jedoch problemlos erhältlich.
Fazit und Bezugsquellen für zBitx v2
Der zBitx v2 ist eine interessante Ergänzung im Bereich der portablen QRP-Stationen. Für 269 US-Dollar inklusive internationalem Versand erhält man ein Gerät mit integriertem EFHW-Transformator, FT8 ohne Computer, CW-Betrieb, Open-Source-Software und Browsersteuerung – alles in einem Gehäuse von der Größe eines dicken Buches und mit einem Gewicht von unter einem halben Kilogramm. Beachten Sie jedoch die Gebühren, da es sich um einen Import des Produkts in die EU handelt (Zollgebühren, Einfuhrabgaben, Mehrwertsteuer).
Für Experimentatoren, POTA/SOTA-Aktivatoren und QRP-Enthusiasten, die eine vollwertige HF-Station unterwegs betreiben möchten, ist dies eine Lösung, die es wert ist, in Betracht gezogen zu werden.
Das Gerät kann direkt über hfsignals.com bestellt werden. Quellcode, Schaltpläne und Firmware sind öffentlich auf GitHub (github.com/afarhan/zbitxv2) verfügbar. Benutzer- und Herstellersupport erhalten Sie über Groups.io.
