Introduction

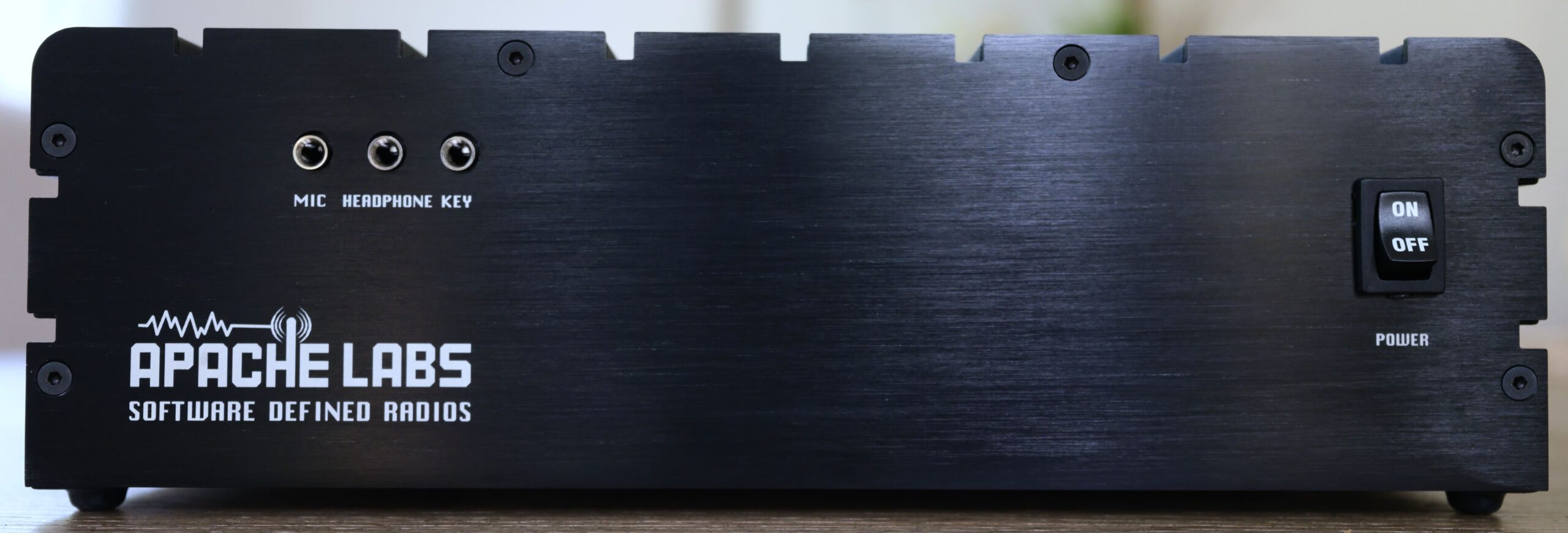

Dans le monde de la radiodiffusion amateur, la société Apache Labs s'efforce de repousser les limites de la performance et de l'accessibilité technologique SDR (Software Defined Radio). Un de leurs produits intéressants est ANAN-G1émetteur-récepteur SDR ANAN-G1, 100 W HF/6 m, conçu pour les radioamateurs qui souhaitent combiner un traitement numérique moderne du signal avec des performances élevées et une fiabilité.
Architecture et principales caractéristiques
Le cœur de l'appareil est composé de un convertisseur AD/DA 16 bits, qui offre une plage dynamique impressionnante et contribue à minimiser la distorsion en réception et en transmission. Une unité FPGA, spécifiquement Intel Cyclone 10garantissant une capacité de calcul suffisante pour DSP opérations, contrôle et fonctionnement multi-récepteur.
Préamplificateur avec une large gamme dynamique élevée et un filtrage (par exemple, filtrage de bande TX, filtre passe-haut BCB reject) assurant une résistance aux interférences et aux signaux forts. L'ensemble de l'appareil est logé dans une construction robuste en aluminium servant également de dissipateur thermique, offrant une bonne stabilité thermique.
Performance et caractéristiques de fonctionnement
Sur les bandes KV et 6m, il atteint une puissance de sortie jusqu'à 100 W (pour les modes CW, SSB, FM, numérique), tandis que pour le mode AM, il est possible de transmettre dans la plage de 1 à 30 W.
L'appareil prend en charge quatre récepteurs logiciels indépendants, qui peuvent fonctionner simultanément à partir d'une seule antenne (partage d'antenne). Chacun de ces récepteurs peut afficher un spectre de largeur 48, 96 ou 192 kHz.
En outre, il est possible fonctionnement duplex complet (avec possibilité RX/TX différente sur toute la plage de 160 m à 6 m).
La résistance aux signaux indésirables est librement exprimée de telle sorte que la compression du signal imperceptible ne devrait pas se produire à des niveaux en dessous du seuil de surcharge ADC.
Émetteur IMD (distorsion d'intermodulation) à 10 W sur 20 m atteint des valeurs typiquement inférieures à -50 dBc (troisième ordre), ce qui signifie en pratique une propreté décente du signal émis.
Spécifications techniques et paramètres
Couverture de réception: 10 kHz à 55 MHz (jusqu'à 60 MHz dans certaines versions)
Architecture: échantillonnage direct DDC/DUC (échantillonnage direct)
Alimentation: 13,8 V CC, courant maximal en réception environ 3 A, jusqu'à 25 A en émission
Dimensions : environ 10,4″ × 3,11″ × 10,87″
Poids: environ 15,8 livres (environ 7,2 kg)
Sensibilité du récepteur: avec préamplificateur intégré et bruit de fond typique dans la bande de 500 Hz à -135 dBm
Atténuateur d'entrée: réglable logiciellement dans la plage de 1 à 31 dB par pas de 1 dB
Logiciel, contrôle et extensibilité
L'appareil est contrôlé via Interface Ethernet, le firmware FPGA (code) peut être mis à jour via le réseau TCP/IP.
Le logiciel pris en charge comprend la plateforme OpenHPSDR, en particulier le populaire package Thetis (ainsi que PiHPSDR) pour le contrôle, la visualisation du spectre, les effets DSP et les fonctionnalités de contrôle.
De plus, le G1 dispose de sept sorties à collecteur ouvert configurables par l'utilisateur, pouvant être configurées indépendamment en fonction de la bande ou du mode TX/RX. Ces sorties sont souvent utilisées pour contrôler les relais, commuter les antennes, séquencer l'allumage des étages de puissance, etc.
Microphone PTT (Push-To-Talk) peut être configuré via un jumper sur le câble tip ou ring et fournit également une alimentation pour un microphone électret via un jumper. (Push-To-Talk) peut être relié à un câble à pointe ou à anneau et l'alimentation est également fournie pour le microphone à électret via un cavalier.
Comparaison de l'ANAN-G1 avec la concurrence
1. Apache Labs ANAN-G1 vs. FlexRadio FLEX-6400
Puissance: tous deux offrent 100 W en HF et 6 m.
ArchitectureLe G1 utilise un FPGA Cyclone 10 et un convertisseur AD/DA 16 bits avec échantillonnage direct, le FLEX-6400 a une architecture similaire mais avec une intégration plus importante et une interconnexion étroite avec un logiciel propriétaire SmartSDR.
Récepteurs: L'ANAN-G1 peut gérer 4 récepteurs simultanés, le FLEX-6400 seulement 2.
Logiciel: Le FLEX est plus facile à utiliser (SmartSDR, accès distant via Internet), l'ANAN est plus ouvert et plus flexible (Thetis, OpenHPSDR), mais nécessite plus de connaissances.
Prix: Le FLEX est plus cher, le G1 est plus abordable pour des performances similaires.
2. Apache Labs ANAN-G1 vs. Elecraft K4
Puissance: Les deux environ 100 W en HF/6 m.
Récepteurs: Le K4 a un concept modulaire - le modèle de base a 1 RX, extensible à plus, le G1 a immédiatement 4 RX.
Fonctions DSP et SDR: Elecraft K4 dispose d'un écran tactile moderne et d'un contrôle local (aucun PC requis), G1 a besoin d'un ordinateur ou d'un client externe.
Flexibilité: Le G1 est plus orienté vers les expérimentateurs (logiciel ouvert, communauté-driven), le K4 est plus orienté vers le commerce avec un accent sur le confort de l'utilisateur.
Prix: Elecraft K4 est nettement plus cher (du double au triple).
3. Apache Labs ANAN-G1 vs. Apache Labs ANAN-7000DLE MkII
Architecture: Le 7000DLE utilise un FPGA plus puissant et a 8 RX, le G1 est un modèle compact avec 4 RX.
Puissance: Les deux 100 W.
Groupe cible: Le 7000DLE est haut de gamme pour le style contest et DX, le G1 est le petit frère – plus abordable mais toujours très puissant.
Dimensions et poids: G1 est plus léger et plus compact, ce qui sera apprécié par les hamacs portables et plus petits.
Avantages, utilisation et orientation
ANAN-G1 il est conçu pour fournir des performances élevées et des fonctionnalités SDR avancées à un prix relativement compétitif dans le monde SDR. C'est l'appareil idéal pour les radioamateurs qui n'ont pas besoin de plus de 100 W de puissance, mais qui souhaitent profiter des avantages modernes du SDR : DSP flexible à la volée, récepteurs multiples, filtres logiciels, mises à jour automatiques et contrôle avancé.
Il convient au fonctionnement DX, aux compétitions (concours), à l'expérimentation de signaux faibles (travail sur signaux faibles), ainsi qu'à une utilisation quotidienne normale dans les bandes KV et 6 m. Grâce à une bonne résistance aux interférences et à une sortie propre, il peut être utilisé même dans un environnement avec beaucoup de signaux ou des émetteurs puissants à proximité.
Les inconvénients potentiels peuvent être associés à la nécessité d'un ordinateur puissant, d'une bonne connexion réseau et d'une familiarité avec le logiciel SDR. De plus, l'emballage et le refroidissement doivent être correctement conçus, car les étages de puissance et les composants internes produisent de la chaleur.
Conclusion
ANAN-G1 est un émetteur-récepteur SDR puissant et compétitif d'une puissance de 100 W pour les bandes KV et 6 m. Grâce à un matériel avancé (AD/DA 16 bits, FPGA), à la prise en charge de plusieurs récepteurs indépendants, à un fonctionnement full duplex et à une construction fiable, c'est un choix intéressant pour les radioamateurs à la recherche d'une plate-forme sophistiquée capable d'évoluer avec leurs besoins. Le prix de prévente est de 1 795 $. Seriez-vous tenté ? Si c'est le cas, visitez https://apache-labs.com/product-detail/ANAN-G1-100w-hf-6m-sdr-transceiver
