L'antenne G5RV est toujours moderne

Jindra OK1XR m'a envoyé son premier message sur notre portail aujourd'hui. Depuis depuis 10. notre nouveau concours devrait avoir lieu en mai, J'ai décidé de le déplacer autour de Jindorvi à aujourd'hui, faisant de sa candidature le premier à se qualifier pour notre concours. Oliver MW3SDO remercie l'équipe du portail HAM slovaque.

Des radioamateurs plus jeunes m'ont déjà contacté plusieurs fois pour me demander si je savais où trouver des matériaux pour la construction de l'antenne G5RV. L'antenne a été publiée plusieurs fois dans diverses sources, mais toutes ces sources datent de plusieurs années et sont inaccessibles à certains amateurs plus jeunes. C'est pourquoi j'ai décidé de faire un extrait de l'article, dont je dispose. C'est un vieil article 18 laisser.

G5RV – Louis Varney

M. Louis Varner G5RV, Le concepteur d'antennes CX5RV qui porte son nom G5RV a reçu la première licence avec la marque 2ARV en 1927. Pour un an 1928 toujours utilisé la marque G5RV. Il a travaillé pour Marconi Co. pendant trente ans. en Grande-Bretagne et de 1960 dans une entreprise fournissant des services professionnels de conseil technique en télécommunications. En tant qu'expert de cette entreprise, il a parcouru le monde entier et la plupart des pays, qu'il a visité, il a également diffusé en tant que radioamateur. Louis a passé sa pension bien méritée d'avril à novembre avec sa femme en Angleterre et est allé en Uruguay pour l'hiver, où il a travaillé comme CX5RV. En plus des radioamateurs, Louis avait un certain nombre d'autres passe-temps: peinture à l'huile, cuisson, baignade et équitation. À Uruquaya, il aidait quotidiennement les canapés à chasser le bétail. Louis parlait couramment l'anglais, Espagnol, Français, italien et portugais. "Pas de problème de communication" dit Louis. Clé silencieuse G5RV 28. juillet 2000. Voilà pour l'auteur de l'antenne G5RV, aujourd'hui mondialement connue et toujours appréciée pour sa simplicité et son universalité.

L'antenne peut également être utilisée sur 10.1, 14 une 24 MHz. Ses dimensions permettent une installation même sur des parcelles plus petites, tandis que les deux moitiés (est alimenté symétriquement) ils peuvent être placés soit en ligne droite, ou en forme de V inversé. Parce que les antennes de ce type rayonnent la majeure partie de l'énergie sur les deux tiers de leur longueur symétriquement au centre alimenté, le radiateur d'antenne peut être arbitrairement dévié de la direction d'origine jusqu'à un sixième de sa longueur totale de chaque côté (se baisser, en haut, sur le côté) sans pertes évidentes de rayonnement total. L'antenne peut être réduite de moitié (radiateur et ligne de réglage) puis travaille sur des groupes de 7 faire 28 MHz. Si nous connectons les deux extrémités de l'alimentation en bas, nous pouvons alors accorder l'antenne avec une bonne mise à la terre ou un contrepoids avec l'élément d'antenne dans la bande également 1.8 MHz (pour la demi-version sur 3.5 MHz). Dans ce cas, le rendement de l'antenne est inférieur à celui d'une antenne LW classique. Contrairement à la plupart des antennes multibandes, le G5RV n'est pas conçu comme un dipôle demi-onde à la fréquence la plus élevée utilisée, mais une antenne LW alimentée au centre 3lambda / 2 pour la bande 14 MHz. ça marche dans ce groupe 10.36 câble de réglage de m de long (classement) comme transformateur d'impédance 1 : 1 et vous permet de connecter une double ligne symétrique 75 ohms ou câble coaxial 50 à 80 ohms avec un ČSV acceptable directement à l'émetteur. Sur les autres bandes, la ligne correspondante est "ajustée" par l'émetteur lui-même. L'antenne est conçue pour la fréquence 14.15 MHz et sa longueur est déterminée à partir de la formule:

où "n" est le nombre de demi-ondes sur l'antenne (3lambda/2). Parce que l'ensemble du système est mis en résonance par l'élément d'antenne, dimension est utilisée dans la pratique 31.1 m. Parce que l'antenne ne contient aucun circuit d'accord (piège), la longueur électrique du radiateur horizontal augmente avec l'augmentation de la fréquence. Cela réduit l'angle de rayonnement vertical de l'antenne à mesure que la fréquence augmente, ce qui est très pratique surtout pour les connexions DX. Le diagramme de rayonnement passe de typiquement "dipôle" à 3.5 MHz en "fil long" à 14 à 28 MHz.

Sur toutes les bandes sauf 14 MHz, il est nécessaire d'utiliser un élément d'accord d'antenne. Lorsqu'il est utilisé pour la bande 1,8 MHz, lorsque les extrémités de puissance sont connectées, l'antenne fonctionne comme une antenne "Marconi" ou "T". Le radiateur est principalement la partie verticale de l'antenne (classement) et les conducteurs horizontaux servent de "chapeau" capacitif. C'est bien que la ligne électrique (classement) a été construit le plus verticalement possible.

Zone 3.5 MHz

Les deux moitiés du radiateur horizontal plus env. 5.18 m conducteurs de la ligne d'adaptation forment un dipôle demi-onde légèrement raccourci et courbé. Le reste de la ligne d'adaptation est une réactance indésirable mais inamovible connectée entre le centre électrique du dipôle et le câble coaxial d'alimentation. Diagramme de rayonnement dans la bande 3.5 MHz correspond à un dipôle demi-onde.

Zone 7 MHz

Au 7 Radiateur horizontal MHz plus 4.87 m ligne d'adaptation agit comme un radiateur 2xlambda/2 en phase avec un diagramme d'émission avec des lobes un peu plus nets qu'un dipôle demi-onde aurait.

Zone 10.1 MHz

Au 10.1 MHz, l'antenne fonctionne comme un système colinéaire 2xlambda/2 en phase, avec un diagramme de rayonnement approximativement le même que sur 7 MHz. Après une bonne correspondance avec l'élément d'antenne, l'antenne est ici très efficace.

Zone 14 MHz

Au 14 MHz, l'antenne est conçue et les conditions de son fonctionnement sont idéales. Le faisceau a de nombreux lobes et l'angle de faisceau vertical est d'environ 14", qui est efficace pour les connexions DX..

Zone 18 MHz

Au 18 L'antenne MHZ fonctionne comme 2lambda alimenté en phase, combinant le gain d'un système double colinéaire et un angle de rayonnement vertical relativement faible.

Zone 21 MHz

Au 21 L'antenne MHz fonctionne comme 5lambda/2LW. Le diagramme de rayonnement a de nombreux lobes et un faible angle de rayonnement vertical très efficace. Bien qu'il y ait une impédance réelle relativement importante à la fin de la ligne d'adaptation, le système est très adaptable et efficace pour les connexions DX.

Zone 24 MHz

Au 24 MHz, l'antenne fonctionne de la même manière que sur 21 MHz.

Zone 28 MHz

Au 28 L'antenne MHz fonctionne comme deux antennes LW, chaque 3lambda/2 alimenté en phase. Le diagramme de rayonnement est similaire à celui d'une antenne 3lambda/2 LW.

Construction

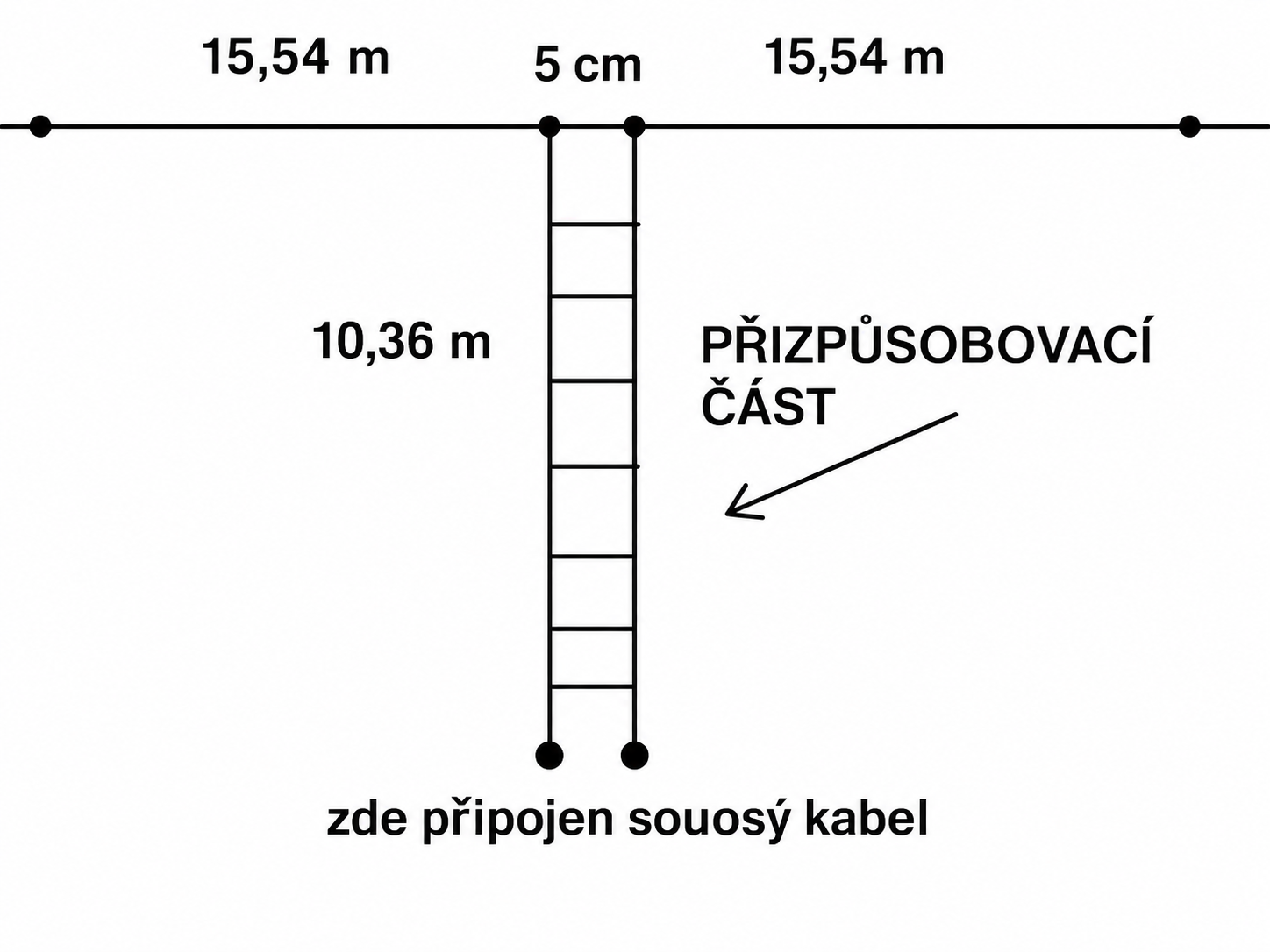

Les dimensions de l'antenne et du cordon d'adaptation sont sur le croquis de l'antenne. Le radiateur horizontal doit être à une hauteur d'au moins 10.36 m au-dessus du sol, qui est la hauteur optimale lambda/2 pour 14 MHz. Si l'antenne est faite comme un V inversé, donc pour une efficacité maximale de l'antenne, l'angle entre les deux bras ne doit pas être inférieur à 120 degrés. La ligne de réglage doit toujours être construite comme une "échelle" si possible, avoir le moins de perte possible. Parce qu'il y aura toujours des ondes stationnaires de courant et de tension dessus, son impédance réelle n'est pas importante. Si un jumeau TV plat noir est utilisé à la place d'une échelle aérienne 300 ohms, il convient qu'il soit de type perforé (avec fenêtres découpées). Lors de l'utilisation d'une double ligne TV, n'oubliez pas le facteur de raccourcissement, lequel est 0.8 – 0.9 selon le type de ligne double. La ligne double présente l'inconvénient du vieillissement et des changements de propriétés associés et d'une moins bonne résistance mécanique que les lignes d'air. La ligne correspondante doit pendre verticalement de l'antenne sur au moins 6 m de long (si ce n'est pas possible en pleine longueur 10.36 m). La partie restante doit être pliée à peu près à la hauteur de la tête et amenée au point de connexion du câble coaxial d'alimentation. Un câble coaxial d'impédance est recommandé pour alimenter l'antenne 50 – 75 ohms. Le câble est connecté directement à l'extrémité de la ligne d'adaptation (classement) C'est un peu risqué de mettre un préampli ATF sur le toit. Cependant, l'utilisation d'un adaptateur d'antenne entre l'extrémité de la ligne électrique et l'émetteur est indispensable. Au lieu d'un câble coaxial, l'antenne peut être alimentée par une ligne aérienne (échelle), dont le design est le même que la ligne correspondante. Cela peut déjà être plié de différentes manières et façonné selon les besoins. Dans ce cas, il peut être pratiquement n'importe quelle longueur de l'antenne à l'émetteur, la verticalité de la longueur de la ligne de réglage doit être maintenue (10.36 m, le minimum 6 m). Dans ce cas, un élément d'adaptation d'antenne symétrique est plus approprié. Lorsqu'il est alimenté par un câble coaxial (l'avantage de faire passer le câble à travers le mur, ou tirer le câble à travers le rail le long du mur) Des fois ça arrive, que le courant circule à l'extérieur du départ coaxial. Cela peut être causé par TVI. Il peut être retiré comme ceci, que juste en dessous du point de connexion à l'échelle, nous ferons 8 à 10 tours de cette mangeoire d'un diamètre d'environ 15 cm. Les fils sont étroitement enveloppés avec du ruban isolant en PVC.

La partie horizontale de l'antenne (dipôle) il est en bronze phosphoreux. Nekoroduje, ça ne s'arrache pas. Un fil CuL laqué d'un diamètre de 1 à 1,5 mm peut également être utilisé avec un risque, que l'antenne changera légèrement de longueur en raison du retrait du fil. Un câble de voiture ne convient pas. C'est lourd, l'isolation se fissure en raison des conditions météorologiques et le câble non protégé se corrode à ces endroits. Le câble téléphonique militaire vert est totalement inapproprié (soi-disant. Pekačka). Après un hiver, un câble fissuré par le gel ne sert à rien.



Construction de lignes d'adaptation (classement)

L'échelle est constituée de deux fils de cuivre émaillés d'un diamètre de 0,8 à 1 mm. Les pailles fonctionnaient mieux comme entretoises (des pailles) en PVC pour boire de la limonade. Pas un doux avec un genou pliable, mais classique non pliable en matériau plus dur. L'espacement des échelles est 50 mm. Couper les pailles à une longueur d'environ 60 mm. Les fils de Cu sont mieux étirés en parallèle dans le jardin, chauffez les extrémités des fils avec une bougie ou un briquet et percez la paille avec cette extrémité chaude et déplacez-la plus loin. Nous procédons ainsi sur les deux conducteurs jusqu'à ce que la quantité nécessaire de barres d'espacement soit enfilée. Les pailles sont réparties symétriquement sur toute la longueur de l'échelle (environ 15 cm de distance) et enroulez fermement un morceau de fil de cuivre sous et au-dessus de la paille. (spécification: Cela implique de fixer l'entretoise en place, pour empêcher l'entretoise de monter et descendre. C'est comme ça que je l'ai géré, que sous l'entretoise j'enroule le conducteur de l'échelle Cu avec du fil provenant, par exemple, d'une bobine, contacteurs, vieux transformateur etc.. d'un diamètre d'environ 0.8 mm. Vous devez faire quelque chose comme ça 5 fils, continuer à travers l'entretoise et juste au-dessus encore environ 5 fils. Il le tient!!! La deuxième option est une goutte d'un pistolet à colle. Au-dessous et au-dessus de l'entretoise.) Les pailles sont ainsi fixées dans la position requise. Aux extrémités des conducteurs, nous soudons des cosses de câble d'un diamètre de 4 mm. Egalement aux extrémités du dipôle et aux extrémités du câble coaxial, puis l'antenne et le câble coaxial d'alimentation sont connectés à l'échelle à vis M4. C'est une bonne idée de placer les joints dans un tube en plastique (de la drogue et autres) et verser avec un pistolet à fusion ou de l'époxy. Les joints doivent être parfaitement protégés contre les effets des intempéries. Le classement ainsi créé est facile, résiste à tous les aléas climatiques, vents et tempêtes. Testé par des années de fonctionnement de l'antenne G5RV sans aucun défaut. Nous pouvons utiliser Z-MATCH comme membre d'adaptation d'antenne. L'élément d'adaptation d'antenne RAT-97 de OM3AI et OM3QQ publié dans Radiožurnál peut être utilisé avec d'excellents résultats 3/1997.

avant que l'étain ne commence à fondre

Ressorts

Radioamateur A12/1985
http://www.radioworks.com/Varney/poles.htm
www.radioworks.com/Varney/G5RVmain.htm
www.kwarc.on.ca/g5rv_sk.html
