    Viem ze to nieje v podstate ani antena ale okolnosti to vyzaduju vyrobit si pendrek ma niekto z vas k tomu prosim podklady antena by mala fungovat s vykonom do 5w a na freq. 118-136Mhz vdaka

    #14206 Odpovedať
    Anonymný
    Návštevník

    Veď si ten pendrek kúp, vyrobiť ho asi nezvládneš. Zaujímavé čítanie na túto tému:
    http://www.aeroweb.cz/clanek.asp?ID=1231&kategorie=7

    #14207 Odpovedať
    Anonymný
    Návštevník

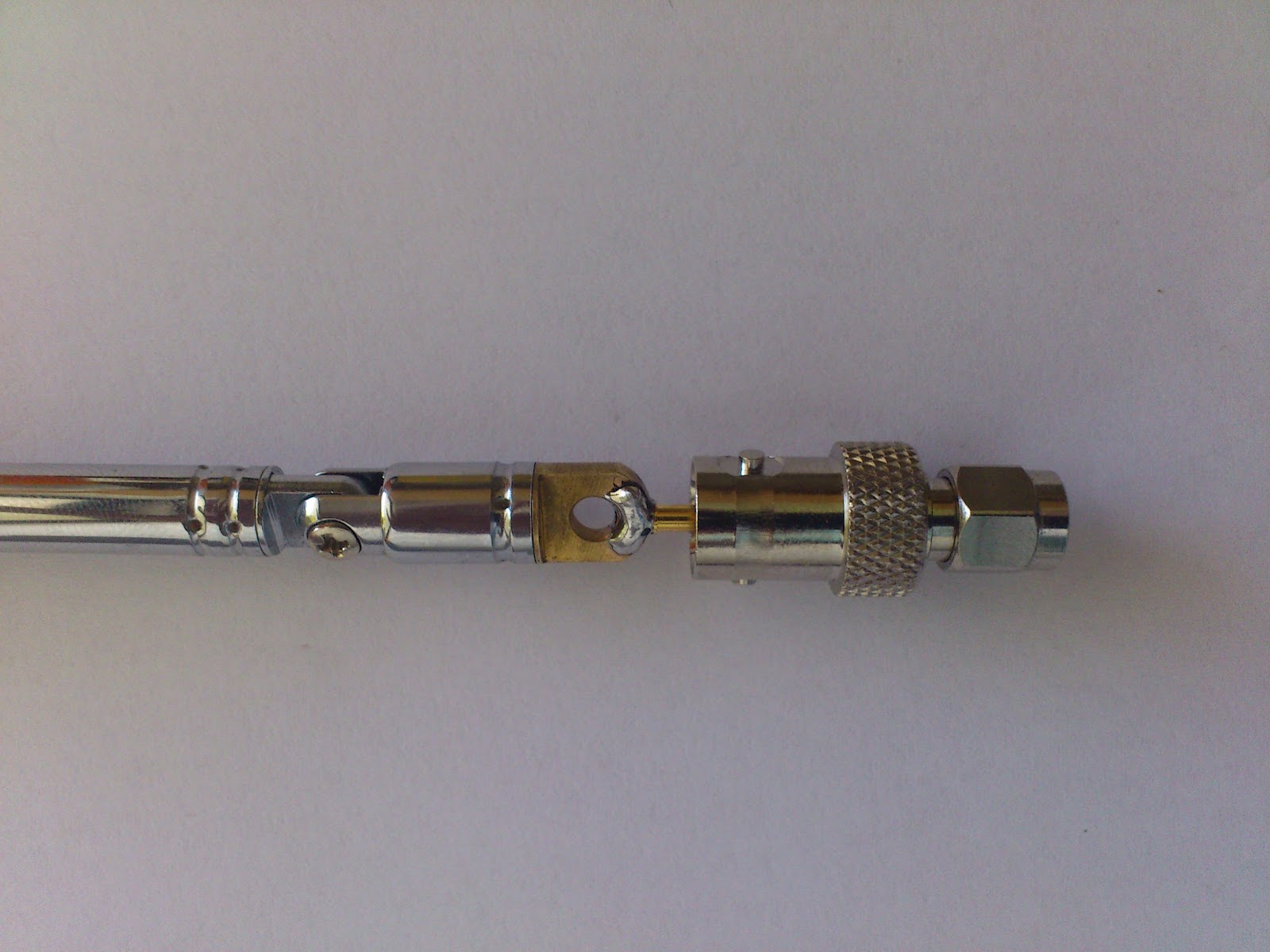

    na vyrobenie anteny, je lepsi teleskop, aj ked je zranitelny, ma lepsie vlastnosti prijmu, ako uz uvadza aj clanok vid hore.
    http://3.bp.blogspot.com/-zI7FZOTV2N8/UBV1_wrBnrI/AAAAAAAAMVE/wUPtObE8YAo/s1600/DSC_0500.JPG

    Ak chces ultra ohybnu, neznicitelnu 1/4 labda ziaric, tak pouzi ako nosny ohybny element, bowdenove jadro z tachometra, je to krizovo vinute ocelove lano, kde je zarucena velmi vysoka odolnost na ohyb.
    Zohnat sa da na srotaku, aj zadarmo, treba ho aspon 55-60cm kus.
    Ak je zababrane od oleja, zasusenej vazeliny a pod. tak staci strcit do flase od nejakeje mineralky a pod, staci 1/2 litrovka a naleje sa na to bud benzin, alebo aceton a bud sa stym nejaky cas hrka, alebo to treba nalozit do kufra auta a ono to jazdou sa umyje samo.
    Nasledne sa spina vyleje, flasa rozreze, lano sa vybere von.
    na lano ocelove, je dobre natiahnut „ponozku“ z opletu koaxialneho kabla, aby sa zvysila konduktivita toho prvku.
    Na takyto ziaric, sa navlecie zmrstovacia buzirka, akorat priemeru, aby to slo rovnomerne zatiahnut nad sporakom, alebo teplometom.
    Na jeden koniec je dobre spravit trubicku z kusku polamanej anteny teskopickej a zaletovat koniec toho ziarica, lepsie sa bude v BNC, alebo nejakom konektore na radiostanicu, pripojovat ten zivy kolik.
    Vhodny priemer sa v konektore upravi pridanim 1-2 vrstiev tych buzirok, konektor je dobre pouzit nie krimpovaci, ale skrutkovaci.
    Pre istotu, sa to da este poistit zakvapnutim sekundovym lepidlom.
    Na koniec anteny, aby sa stym niekto nezranil, je dobre nalepit a pretiahnut buzirkou zmrstovacou gulicku, alebo koralku plastovu, da sa aj pouzit ochranny navlek proti vlhkosti z optickeho konektora a pod.

    Druha moznost, je pouzit paskovy meter, ktory sa rozpadol, poskodil znicil, atp. Da sa vytvorit zvazok, podobny antene z RF12 (AT10)
    Oba systemy, ako paskovy meter, tak ocelove lanko bowdenove, sa daju kombinovat, fantazii sa medze nekladu..
    https://www.google.sk/search?q=RF12+radio&biw=1440&bih=752&source=lnms&tbm=isch&sa=X&ei=CFw-VaiyFISVsAGRmYGQCg&ved=0CAYQ_AUoAQ#tbm=isch&q=AT+10+military+antena

    73!

    #14208 Odpovedať
    blankom1aeg
    Účastník (Participant)

    Postup na vyrobu pendreku napriklad:

    modre A-Radio 3 / 2002 + program na http://www.aradio.cz/prog_do07.html , hladat HELICAL3.EXE

    K pendrekom prakticky, je velmi dolezite mat k rucke pripojenu protivahu, robil som pred mesiacom pocas potuliek s kocikom po lesoch okolo domu pokusy a rozdiel 20cm original pendrek s a bez protivahy na 145 FM na ID51 bol u protistanice 2 az 3S , teda cez 10dB! (pri zohladneni presnosti merania S-metrov). Protivaha rozhodovala o „nejde to vobec“ a „ide to za 5“ v hranicnych situaciach simulovanych na jednom mieste prepinanim vykonu. Protistanica cez kopec cca 8km. Protivaha 50cm 0,75 v silikone naletovana na ocku fi6, ocko pod SMA konektorom anteny.
    Protivaha dokaze pomoct aj pri antene, kde sa predpoklada ze ju netreba, 1/2 L teleskop si polepsil o cca pol az cele S.
    Od pokusov pouzivam rucku s gumisvindlom len s protivahou a odrazu staci 0,5W namiesto 5W pre rovnaku citatelnost 😉 .
    Pri odlozeni rucky na stol prinos protivahy este vzrastie…

    #14209 Odpovedať
    Anonymný
    Návštevník

    Ahoj Tóno. Dobre som to pochopil – rovných 50 cm napr. medeného drôtu o priemere 0,75 mm naletovať na očko a dať do bužírky? Nebolo by lepšie použiť presne 1/4 lambdy, t.j. 51,5 cm?

    #14210 Odpovedať
    blankom3cvv
    Člen

    Treba tam dať skracovací činiteľ, teda pre erko 300/145,15MHz=2.066m/4=0,516 m*0,95=0,49 m.
    S protiváhou to chodí dobre, ale stojí za pokus spraviť
    si Slim Jima, pozri
    http://www.m0ukd.com/calculators/slim-jim-and-j-pole-calculator .

    Alebo to spraviť z TV dvojlinky podľa http://ok1ike.c-a-v.com/soubory/2m_slim_jim.htm. Pre portejbl tam trubka nemusí byť.

    #14211 Odpovedať
    blankom1aeg
    Účastník (Participant)

    Ako pise Dusan, treba zapocitat cinitel skratenia koli buzirke, ja som pouzil 0,75 lanko so silikonovou izolaciou a na oko teplom zmrstitelnu buzirku. Ak to ma byt absolutne exaktne tak treba zapocitat do vypoctu aj dlzku ocka od konektoru 😉 Ale ci tam budes mat 49 alebo 51 cm nespoznas, bude to robit maximalne desatiny dB 😉 Nevraviac o rozladovani telom, rukou, okolim, nehomogenite pola… Na FM mas sancu rozlisit rozdiel 2-3dB v signali za hranicnych podmienok.

    Dusan, slimak je paradny, ale vyhoda gumky je ta mobilita, krpaty sa lahko zobudi ked dlho kocik stoji 😉 . Pre portable s trvalejsim stanovistom ako par minut (SOTA) mam v zasobe skladaciu 3ele yagi a/alebo 1m teleskop tvariaci sa ako „polka“, ale na prve bastlenie je slimak naozaj super antena ktora z dvojlinky chodi pri dodrzani rozmerov na 1x a za par piv ak to musi clovek vsetko kupit.

    #14212 Odpovedať
    blankom3cvv
    Člen

    Po čase bude mať každý svoju oblúbenú a zaručene najlepšiu anténu. Jeden čas som preferoval HB9RU pozri
    http://www.dxzone.com/cgi-bin/dir/jump2.cgi?ID=14404
    Ide o to na čo sa bude anténa používať. Dá sa povedať, že HB9RU je „polovička“ yaginy. Je to smerové, má to zisk a prijateľné rozmery.
    Antény ako pendrek a podobne majú iné parametre ako ako napr. klasika OK1KRC. Vždy záleži na okolnostiach za akých sa budú antény používať, ale to tu už bolo napísané.
    Treba sa zamerať na miesto vysielania, lebo niekedy stačí presun o 2 až 3 metre a signál je omnoho lepší. Podstatná je výška antény nad terénom. Napríklad erko z kopca Zvolen je počuť, ale nejde sa dovolať s 1 W. Treba ísť nižšie k budove lanovky a z lavičky to ide ako víno na gumičku. Miesto protiváhy sa dá použiť zábradlie.

    #14213 Odpovedať
    Anonymný
    Návštevník

    Výborne, ďakujem.
