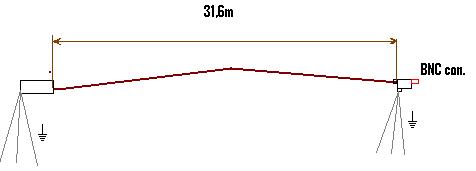

    Uz davnesie som si kupil nejaku vojensku drotovu antenu s tym, ze material pouzijem na nase niektore kratkovlnne pasmo. Rad by som pred tym, ako ju “upravim” sam, sa opytal, ci ma niekto skusenost, na ake FREQ antena pracovala, a ako by sa dala ucinejsie upravit na niektore KV pasmo. Prikladam jednoduchy nakres, ak bude treba dodam aj foto. Dakujem za rady.

    #13336 Odpoveď

    Anonymous
    Člen

    – táto anténa sa používala ako smerová anténa pre rdst rf10 a r105..
    – anténa vyžaruje svoje maximum v smere od bodu napájania k protiváham
    – v bode napájania by mal byť impedančný transformátor 9:1 a na konci antény zaťažovací odpor o hodnote 390 ohm
    – pokiaľ si dobre pamatám tak ak sa odpojí zaťažovací odpor aj s protiváhami ( mali by byť 3×0,5m) tak sa vyžarovací diagram zmení na osmičkový
    – zik tejto antény by sa mal prejaviť od 14 mhz hore
    – táto anténa sa v armáde naťahovala nízko nad zemou
    – podľa mňa by táto anténa fungovala lepšie ak by sme z nej urobili polohrombickú anténu t.j. oba konce čo najnižšie a stred zavesiť minimálne 12m vysoko

    #13337 Odpoveď

    Anonymous
    Člen

    pardon, stred antény zavesiť do výšky cca 5m, ospravedlňujem sa

    #13338 Odpoveď

    Anonymný

    Dakujem za odpoved,
    takze nic sa strihat nebude a skorej to neham tak ako to je akurat stred bude vysoko.

    #13339 Odpoveď

    Anonymný

    dnes som anténu vyskúšal na kopci a počúvala v celku dobre, /JA, KH0, …/ a QSO s 2,5W na DK, ON. S obstojným PSW vysiala od 40 do 15 m.

    #13340 Odpoveď

    Anonymný

    Tuto anténu jsem minulý týden měřil a výsledky jsou na:
    http://www.ok1cjb.cz/index.php?option=com_content&view=article&id=838:4-290&catid=2:anteny-vkv&Itemid=11.
    Na tomtéž webu je i článek o této anténě od Vladislava OK1SVB:
    http://www.ok1cjb.cz/index.php?option=com_content&view=article&id=828:4-240&catid=1:anteny-kv&Itemid=10
    Doufám, že to pomůže k orientaci, Jarda ok1cjb
