Od kolko MHz pracuje MC3362?

Domov Diskusné Fóra CQ HAM fórum Technika Od kolko MHz pracuje MC3362?

Táto téma obsahuje 5 odpovedí, má 0 hlasov, a bola naposledy aktualizovaná používateľom  om2amb pred 14 rokmi, 1 mesiacom.

Zobrazuje sa 7 príspevkov - 1 až 7 (z celkového počtu 7 )
  • Autor
    Príspevky
  • #11027 Odpoveď

    Anonymný

    Dobry den, potreboval by som vediet od kolko mhz dokaze pracovat MC3362, lebo ju chcem pouzit ako prijimac na CB pasmo.
    Dakujem

    #11876 Odpoveď

    om2amb
    Člen

    na CB ti pojde bez problemou uz som videl snim robene i KV primace (VU2UPX napr)

    datasheet tvrdi ze interny oscilator ide do 190Mhz ak sa pouzije externy tak 450Mhz zvladne prvy mixer. Testuje sa pri frekvencii ~50Mhz takze byt tebou sa nebojim maximalne sa moze stat ze interny varikap bude mat malu kapacitu a budes musiet pouzit este externi.

    pri najhorsom mozes pouzit externy cely oscilator.

    #11877 Odpoveď

    Anonymný

    Aha takze ja na tom prvom zmiesavaci ktory zmiesava na frekvenciu 10,7mhz mozem aj z vonku priviest frekvenciu s ktorou sa ma vstupny signal zmiesat?

    #11878 Odpoveď

    om2amb
    Člen

    ano.

    ka das do google meno toho svaba medzi prvimy bude datasheet a tam to je napisane. dokonca je mozne pouzit aj kristal o 3-tej harmonickej. ukazka je z kristalom 38.???Mhz

    pokial viem tak vnutri nieje zaidny filter takze v najhorsom pripade mozes pouzit oscilator o F+10.7 a potom sa uz urcite dostanes do pouzitelnej frekvencie (37Mhz a viac)

    dokonca mozes pouzit vlastne varikapy (http://lpistor.chez-alice.fr/imagesite/radio/radioorig/rxblucw5.jpg)

    #11879 Odpoveď

    om2amb
    Člen

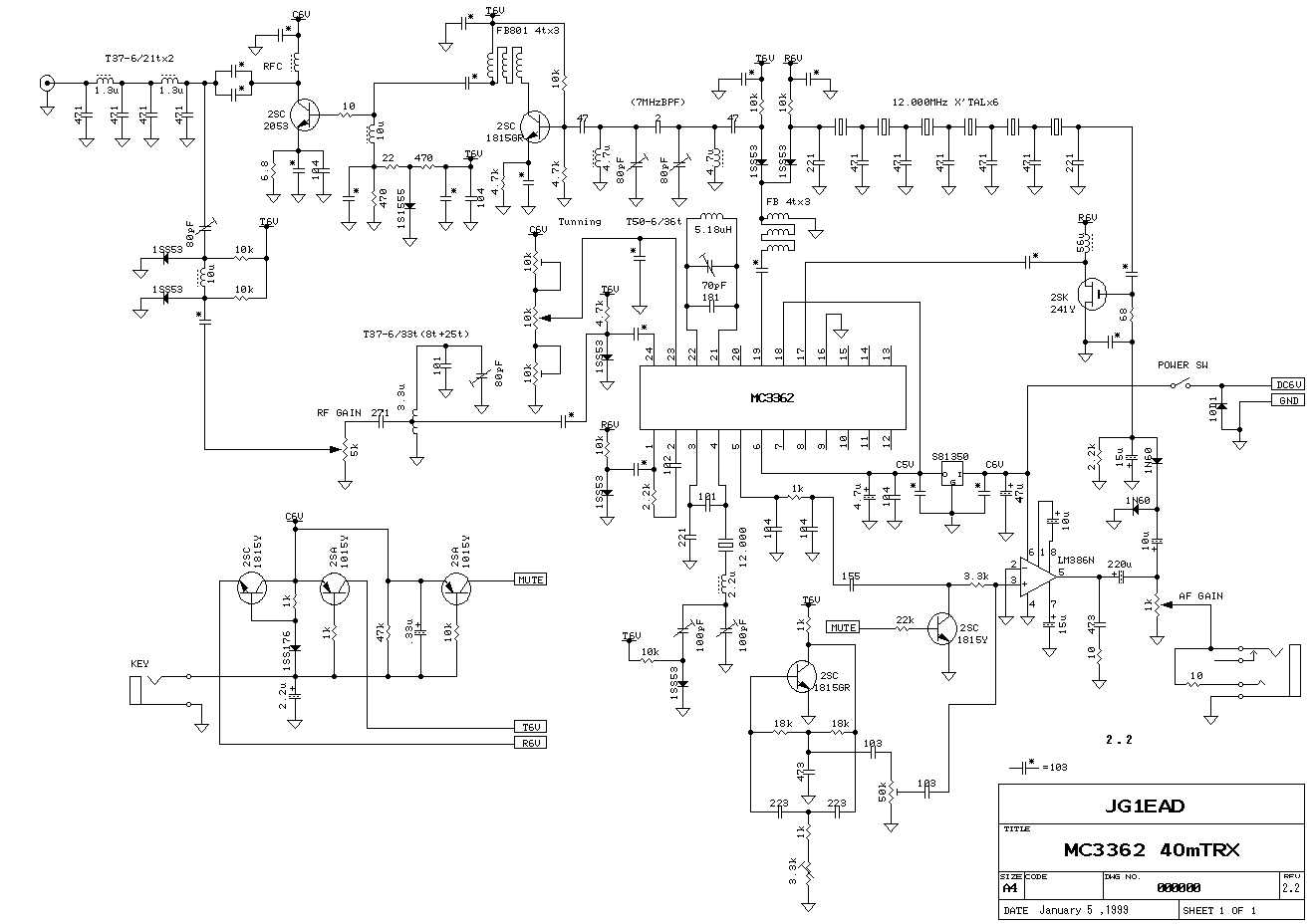

    tu: http://www.cqham.ru/projects/7mhz_trx/mc3362trx_schem.gif

    nechavaju kmitat interni oscilator na 7Mhz.

    ale pravdu povediac toto je uz dost slusne znasilnenie toho obvodu (chvylu mi trvalo kym som pochopil jak robia to prepinanie vysielanie/prijem aby im vyslo.

    #11880 Odpoveď

    Anonymný

    OK dakujem za pomoc 🙂

    #11881 Odpoveď

    om2amb
    Člen

    nieje za co rad pomozem ak viem.
