Lacný SDR transceiver T41 na 5 pásiem

T41-EP (aka T41) je robustný 20W SSB a CW SDR transceiver, na ktorom Jack Purdum W8TEE a Al Peter AC8GY pracovali tri roky. Ide o projekt s otvoreným zdrojovým kódom a rádio je navrhnuté ako platforma pre experimentátorov. Často používané nastavenia sa rýchlo menia pomocou prepínacej matice na prednom paneli. Ostatné, menej často menené nastavenia, sa upravujú pomocou jednoduchého systému menu. Nastavenia sú „nastav a zabudni“, pretože sú uložené v pamäti EEPROM. Softvérové a hardvérové riešenia sa dajú ľahko meniť, takže experimentátori môžu prispôsobiť zariadenie individuálnym potrebám. Jack a Al urobili všetko pre to, aby sa rádio stalo flexibilnou platformou na realizáciu nápadov a viac zábavy, potešenia z hobby.

Rádio je zabudované v moduloch, nie ako jedna doska. Rôzne funkcie možno meniť bez toho, aby to malo podstatný vplyv na ostatné moduly a ich spracovanie. Mikrokontrolér Teensy 4.1 je srdcom T41 a má 7,9 MB pamäte flash na ukladanie programu a 1 MB na dáta. Mikrokontrolér vykonáva všetky funkcie SDR T41; nie je potrebný počítač, notebook ani tablet. T41 má dostatok výkonu na to, aby zvládol náročné úlohy, ktoré si vysoko výkonné SDR rádio vyžaduje, čiastočne vďaka svojim 600MHz taktu v porovnaní s hodinami Arduino Nano na 16MHz. Potom nezabudnite, že napriek všetkým funkciám, ktoré sú v T41 obsiahnuté, máte stále k dispozícii viac ako 7,6 MB pamäte, s ktorou môžete experimentovať, ak chcete!

Veľké (1206) SMD súčiastky sú už na doskách osadené, vďaka čomu sa táto súprava ľahko zostavuje. Väčšinu konštrukcie tvorí montáž ovládacích prvkov a ich pripojenie k doskám T41, ako je znázornené na obrázku:

SDR transceiver T41 blokové zapojenie
SDR transceiver T41 blokové zapojenie

T41 má avizovanú nízku cenu vzhľadom na všetky funkcie, ktoré sú v ňom zabudované. Je to robustný vysielač SDR, ktorý stojí zlomok ceny iných vysielačov SDR s menším počtom funkcií. Myslíme si, že budete ohromení pomerom cena/výkon T41! Bude to skvelá, plne funkčná a vzdelávacia súprava pre nového konštruktéra, nového HAM-a alebo skúsených veteránov, ktorí sa chcú len zabaviť s novým zariadením alebo mať nákladovo efektívnu platformu na experimentovanie.

Špecifikácie a dizajnové vlastnosti SDR transceiver-a T41

Všeobecne

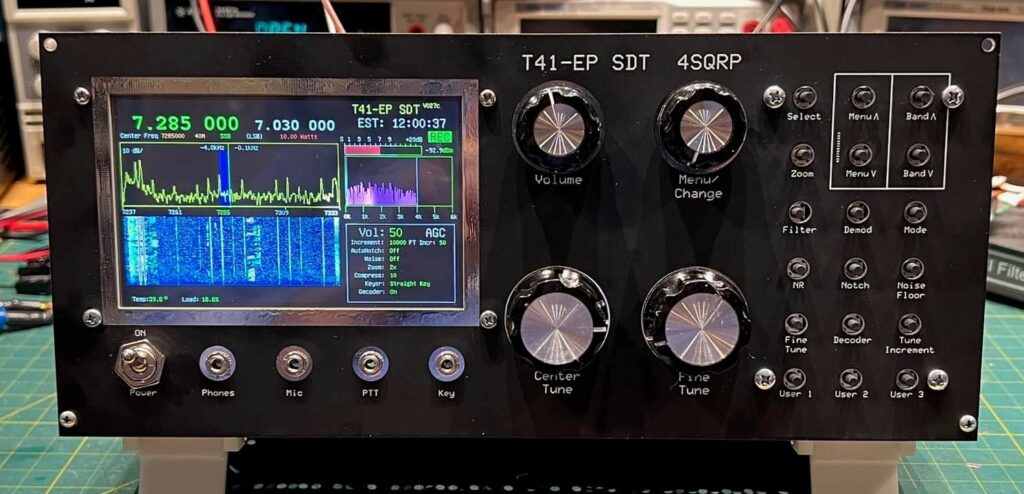

T41 SDR transceiver v inom vyhotovení
T41 SDR transceiver v inom vyhotovení

Súbor funkcií T41-EP

–Päťpásmový (80-40-20-15-10M) vysokofrekvenčný vysielač
–SSB/CW s užívateľsky nastaviteľným výkonom od 1 do 20 W
–Mikrokontrolér Teensy 4.1 (preto T41) so zvukovou doskou PJRC
–navrhnutý na experimentovanie (preto EP ako Experimenter’s Platform)
–Vstavaná SD karta na čítanie/zápis.
–5″, 7″, 9″ farebný displej TFT SPI (800×480)
–Standalone (nie je potrebný externý počítač, notebook ani tablet)
–24-bitové ADC/DAC prevodníky
–DSP filtre s nastaviteľnou šírkou pásma, plochými pásmovými priepustkami a skalnými sukňami
–tri obmedzovače šumu
–Automatický notchfilter
–Zväčšenie zobrazenia spektra (šírka pásma od 12 kHz do 192 kHz)
–14-pásmový ekvalizér príjmu
–14-pásmový vysielací ekvalizér
-Mikrofónny kompresor
–Nastaviteľný prírastok frekvencie (10, 50, 100, 250, 1000, 10000Hz)
–Predné, zadné alebo oba vstupné konektory (napr. slúchadlá, mikrofón, PTT, klávesy)
–Možnosť reproduktorového výstupu
–S merač s meraním dBm
–Dve VFO a Split
–AGC (vypnuté, pomalé, stredné, rýchle)
–Skica zobrazenia zvuku v reálnom čase
–Štyri snímače: 1) Hlavné ladenie, 2) Jemné ladenie, 3) Nastavenie filtra/nastavenie ponuky parametrov, 4) Hlasitosť
–Matica tlačidlových prepínačov pre bežne používané funkcie (ponuky pre menej často používané nastavenia)
–EEPROM pamäť pre používateľom nastaviteľné nastavenia
–Keyer (5 až 60 WPM)
–Kľúčovanie: klasický kľúč alebo dvojpádlo
–Nový dekodér Alp CW
–Spektrum, vodopád a zvukové zobrazenie
–Možnosť uložiť/vyvolať 10 „obľúbených“ frekvencií (užívateľsky rozšíriteľné)
–USB výstup na jednoduchú aktualizáciu softvéru
–Otvorený zdrojový hardvér a softvér (Gerbery, kusovníky, schémy a zdrojový kód sú k dispozícii online)
–7 malých PCB na podporu experimentovania –Veľké SMD (1206) komponenty
–Používa zdroj napájania 12 V až 13,8 V

Predbežná cena transceiver-a T41 je 320 USD (môže sa zmeniť). V júli 2022 boli rozoslané beta verzie a tak sa už očakáva aj predaj hotových kitov http://www.4sqrp.com/T41main.php
