První pokusy na 3cm

Tak jsme se s Láďou OK1DGR pustil do testů se satelitním PLL LNB a RTL SDR (klasický červený USB dongle) na 3cm. LNB je typu Amiko L-104, které koštovalo celých 80 Kč, naprosto neuvěřitelná cena. Tyto LNB jsou k mání běžně na Inetu v eShopech atd.

Výrobce udává výborné parametry:
– šumové číslo 0,1 dB
– zisk 55 dB
– klasické SAT rozsahy a ovládání pro polarizaci a RX pásmo (13V, 17V a 22kHz)
– teplotní  rozsah -40 až +60°

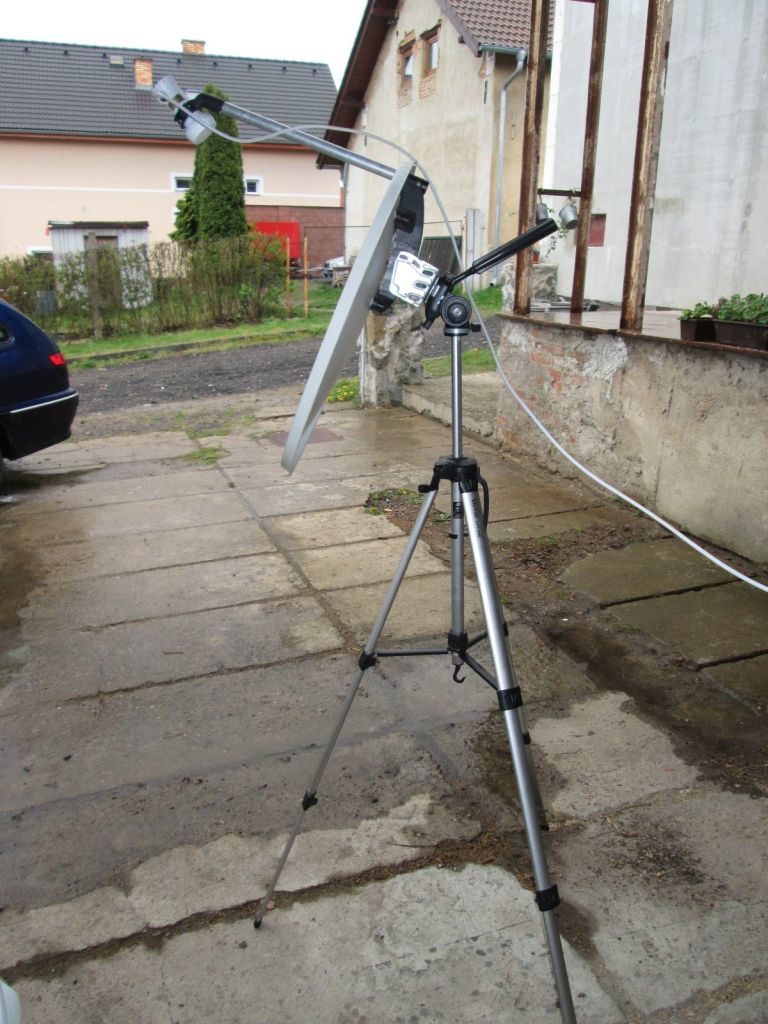

Vytáhl jsem tedy z půdy starší nepoužívanou Sat anténu, přidělal ji na foto stativ a začli jsme testovat. Používám oblíbený SDR Sharp, nastavil jsem offset LNB, zadal střed pásma a pak se děly věci…

3cm Sat LNB s PLL

Než jsem zapnul RX, otočil jsem to “tak nějak tam”, kde jsem očekával signál majáku OK0EA. Po startu SDR se okamžitě objevil signál ca 10dB, stačilo jakž-takž dosměrovat a byl stabilní okolo 20-25dB. Pak jsme LNB vyndali z paraboly a otočili ho samotný směrem na maják. Signál byl i tak 8dB! Neuvěřitelné, vzhledem k tomu, že díky počasí jsme se museli přesunout pod střechu a přesně směrem na maják stojí sousedova chaloupka…

SměrujemeSDR#

Co se týče stability, je na tom LNB výborně, ale USB RTL SDR – to už je jiná káva 🙁
Po prvním zapnutí signál majáku pochodoval docela hodně, takže jsme začali hledat viníka. K LNB jsem připojili místo SDR přijímač od pana Icoma (PCR-1000) a bylo jasno – nestabilita, kterou jsme při prvních pokusech přičítali právě LNB, byla kupodivu vinou právě USB dongle RTL SDR. Napadlo mě, že by pomohlo jej teplotně trochu stabilizovat – vrazili jsme tedy milé SDR-ko do kousku izolační trubky na topení (miralon či co to je), nechat ho chvíli zapnuté a pak už to šlapalo jako hodinky. Výsledek je k poslechu v tomto souboru – OK0EA v mp3.

Krátké video z testů je tady:

Nakonec krátká sumarizace – vzdálenost k majáku je 134 km, mimo sousedova domku není v trase žádné další převýšení, ale jak je vidět, moc nám tam nevadil 🙂

trasa pokusuProfil trasy

Výsledek nás oba hodně překvapil, očekávali jsme, že budeme lovit něco na úrovni šumu a courající se přes celý band, ale opak byl pravdou. Přesnou korekci MF kmitočtu v SDR#  jsem nakonec nedělal, takže výsledný kmitočet majáku na PC je “jakoby pod pásmem”, ale to není problém, jde jen o jednu konstantu v SW. Parametry tohoto zařízení mě natolik překvapily, že dalším krokem bude pokus o poslech EME majáku, k dispozici je profi parabola 120cm se stabilním uložením… 🙂

TNX za podklady Petře, OK1IN http://ok1in.nagano.cz/
