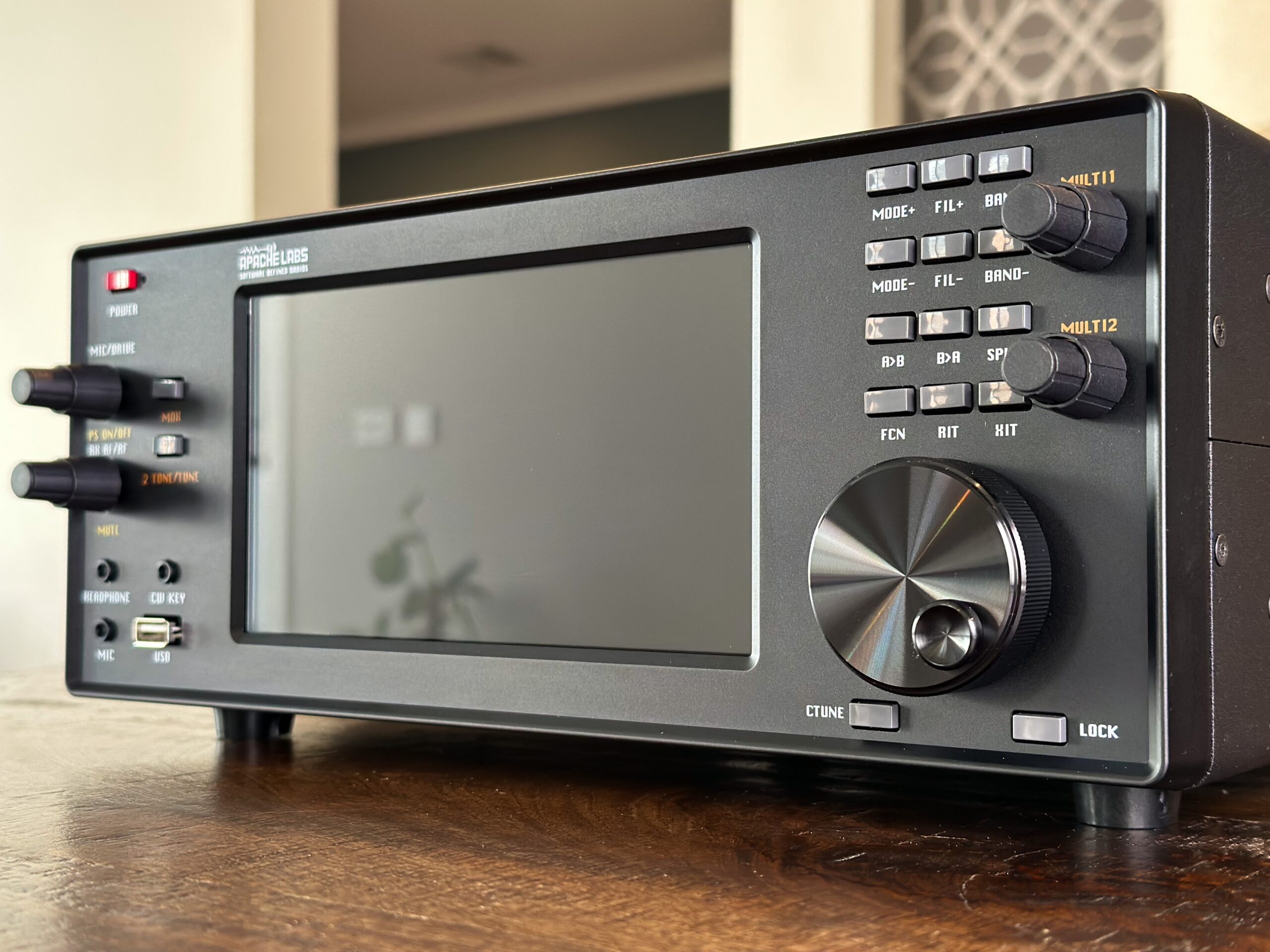

ANAN-G2 KV a 6M 100W ultra vysokovýkonný SDR
Ak sa zaujímate o špičkové KV a 6m zariadenia, tak určite ste už počuli o firme Apache Labs Pty Ltd. V predpredaji sa nachádza ANAN-G2, nová generácia veľmi výkonného SDR.
Výhody ANAN-G2
Schopnosť spracovania
ANAN-G2 je vybavený výkonným FPGA s pôsobivou kapacitou spracovania 930 GMAC/s a pevne integrovaným štvorjadrovým SoC. Tento značný výpočtový výkon zvyšuje jeho schopnosť zvládať zložité úlohy a sofistikované algoritmy spracovania signálu potrebné na implementáciu PureSignal, Diversity Reception a najpokročilejších algoritmov na zmiernenie šumu na svete, ako je napríklad NR2!
Flexibilné prípady použitia
Jednou z hlavných výhod systému ANAN-G2 je jeho pozoruhodná flexibilita. Hoci poskytuje výnimočný výkon prijímača a vysielača podobne ako jeho predchodcovia, model G2 robí krok vpred tým, že poskytuje zvýšenú kapacitu spracovania, vďaka čomu je schopný zvládnuť širokú škálu úloh a aplikácií.
Nezávislá prevádzka
ANAN-G2 ponúka pohodlnú samostatnú prevádzku bez potreby pripojeného počítača. Táto funkcia poskytuje voľnosť pri používaní zariadenia v situáciách, keď pripojenie počítača nemusí byť možné alebo potrebné.
Kompatibilita so softvérom Thetis
Používatelia majú možnosť používať ANAN-G2 s počítačom so softvérom Thetis. Táto kompatibilita zvyšuje použiteľnosť zariadenia tým, že poskytuje prístup ku komplexnému softvérovému balíku na ovládanie, spracovanie signálu a vizualizáciu.
Remote station s výhľadom do budúcnosti
Zariadenie ANAN-G2 je navrhnuté s hardvérovými možnosťami na diaľkové ovládanie, hoci táto funkcia je v súčasnosti plánovaná na budúce vydanie. To by používateľom umožnilo ovládať zariadenie na diaľku, čím by sa rozšírila jeho použiteľnosť a pohodlie.
Bohaté možnosti vstupov/výstupov
ANAN-G2 sa môže pochváliť celým radom bohatých možností vstupov/výstupov vrátane dvoch videovýstupov HDMI 4K, gigabitového Ethernetu, troch portov USB, 7-palcového dotykového panela a gombíkov/tlačidiel pre tradičný zážitok z transceivera. Tento rozsiahly súbor možností vstupov/výstupov zabezpečuje prepojenie s rôznymi zariadeniami a príslušenstvom.
Vysielacia kvalita zvuku
Zariadenie je vybavené vyváženým mikrofónovým vstupom XLR so zabudovaným predzosilňovačom, ktorý zaručuje kvalitu zvuku pri vysielaní. Táto funkcia je výhodná pre používateľov, ktorí sa usilujú o vysokokvalitný zvuk vo svojich prenosoch. PureSignal zaručuje, že vaše produkty IMD sú ďaleko nižšie a nespôsobujú žiadne rozptyly na pásmach, vedeli ste, že G2 má o 20 dB lepšie IMD ako dokonca vysielač triedy A pri zachovaní účinnosti konštrukcie triedy AB.
Technická špecifikácia
Všeobecné špecifikácie
Architektúra: Priame vzorkovanie DDC/DUC vysielač
Rozhranie: Ethernet a PCIe (interne)
Plne desktopový operačný systém Linux
Fázový šum (taktovacieho signálu): -149dB @ 10kHz
Stabilita TCXO (typická): /- ,1 PPM
Režimy: CW, SSB, NFM, AM, digitálny
Anténne porty: Tri BNC 50 ohmov softvérovo konfigurovateľné porty, tri BNC ADC1 Bypass a Loop in porty, jeden BNC pre RX2
Frekvenčné rozlíšenie: 1 Hz
Elektrické špecifikácie
13,8 V DC @ 25 A, 2,5 A príjem/25 A vysielanie
Mechanické špecifikácie:
Približná hmotnosť 7,5 kg
Rozmery: 314MM (Š) x 138MM (V) x 368MM (H) (bez výliskov).
Špecifikácie prijímača
Architektúra prijímača: Priama konverzia smerom nadol
Dva 16-bitové fázovo synchrónne ADC
Nezávislé banky filtrov pre každý ADC
6M LNA
Frekvenčné pokrytie: 9kHz až 60MHz
Útlm: 1-30dB krokový atenuátor
Recipročný dynamický rozsah (RMDR): 116 dB pri posune 2Khz
Fázový šum prijímača: -149dB @ 10kHz
Potlačenie zrkadiel: 90dB
Hardvérová podpora pre 10 nezávislých prijímačov priraditeľných k jednému z ADC
Špecifikácie vysielača
Architektúra vysielača: Priama konverzia nahor
Rozlíšenie prevodníka DAC: 16 bitov
Výstupný výkon: 100W PEP SSB, FM, RTTY, Digital; 1-30W AM, 100W CW
IMD: IMD3 typicky -68 dB pod PEP pri 100W výstupe na 20M
Harmonické: typicky lepšie ako -43dBc na HF a -60dBc na 6M
Potlačenie nosnej frekvencie a opačného postranného pásma: lepšie ako -80dBc
Výstup IF transvertora: 0 dB až 15 dB
Vstupy a výstupy
Vstupy: Audio Barrel Line In, digitálne vstupy, PTT in, PTT Out
DB9 Sedem softvérovo konfigurovateľných výstupov s otvoreným kolektorom
SMA XVTR, 10Mhz referenčný vstup
3,25 mm mikrofón, CW kľúč, slúchadlá a dva výstupy pre napájané reproduktory
Mini XLR vstup pre mikrofón s predzosilňovačom.
Konektor RJ45 Ethernet LAN
2 x HDMI 4K video výstupy
3 x USB porty
Aktuálna cena v predpredaji je $3995.00. Bližšie informácie na https://apache-labs.com/al-products/1061/ANAN-G2-HF–6M-100W-Ultra-High-Performance-SDR.html
