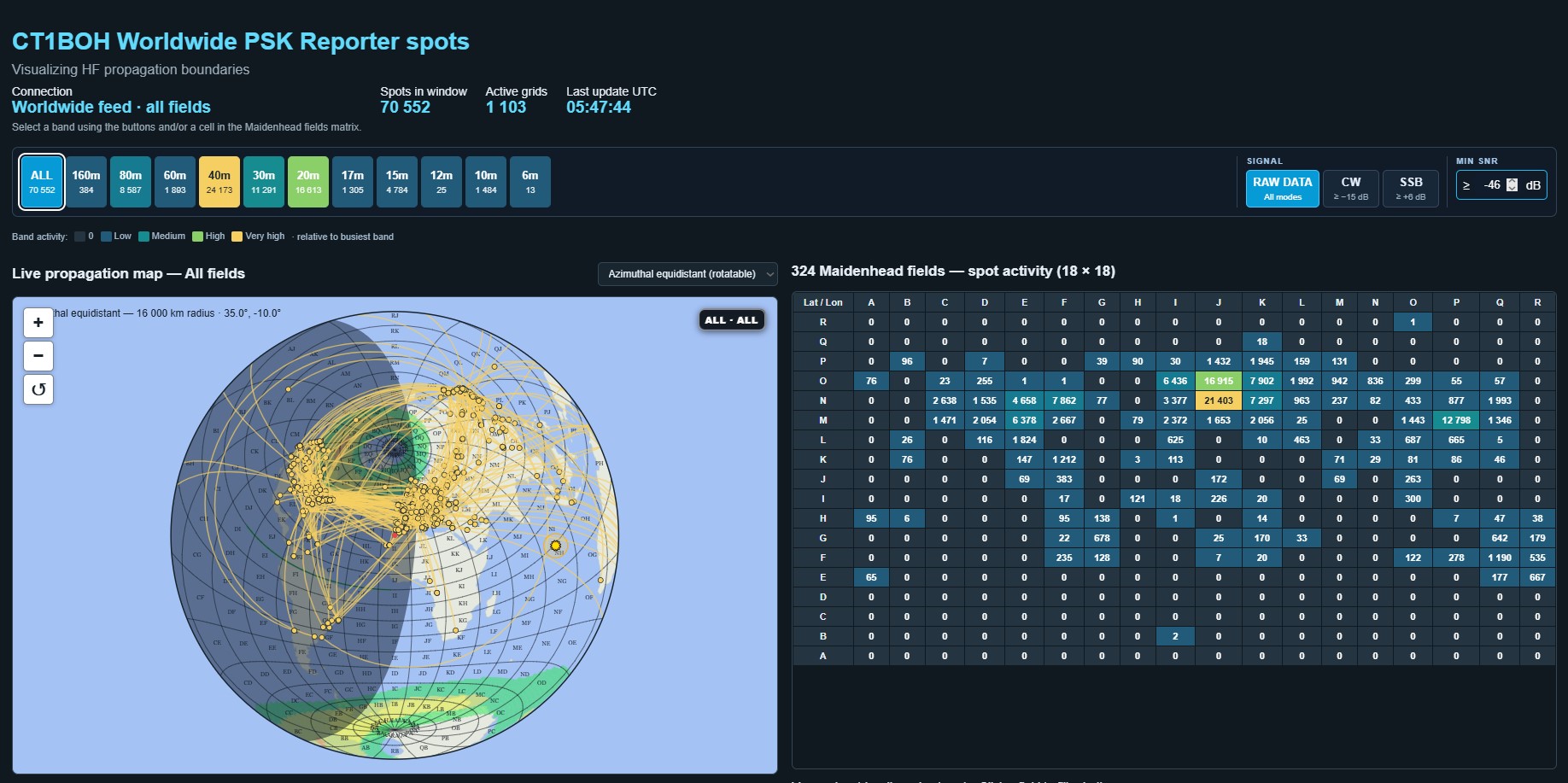

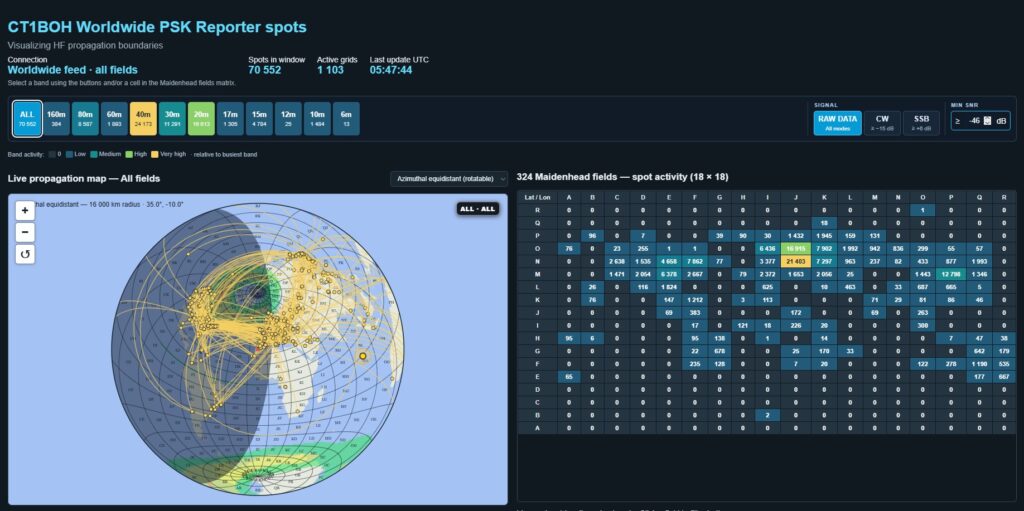

José Nunes CT1BOH, mehrfacher CQ-WW-Gewinner und Weltrekordhalter in der Kategorie SOAB CW, hat ein Webtool zur Visualisierung weltweiter Daten von PSK Reporter erstellt. Dabei handelt es sich nicht um eine weitere Spiegelansicht von pskreporter.info, sondern um eine eigene analytische Ebene – das Tool erfasst Spots in Echtzeit über MQTT, sortiert sie in eine Matrix aus 324 Maidenhead-Feldern (18 × 18) und stellt sie auf einer interaktiven Karte mit Verbindungen zwischen der Quelle und dem Empfänger dar. Das Ergebnis ist eine Sicht auf die KV-Verbreitung, die über einzelne Spots hinausgeht und die globale Struktur der Werbung zeigt.
Sie werden im Artikel lesen
Spot-Verarbeitungsmethode
Das System arbeitet mit Zeitfenstern von 5, 15, 30 und 60 Minuten. Jeder Spot wird einmal im Senderfeld und einmal im Empfängerfeld gezählt, also innerhalb eines Feldes doppelt gezählt. Wichtig ist, dass es sich nicht um einmalige QSOs, sondern um Rohberichte handelt, was bei einer größeren Anzahl von Stationen in einem Feld die Datendichte und damit auch die Aussagekraft für die Analyse der Ausbreitungsrichtung erhöht. Richtungspfade (zum Beispiel EM → FN und umgekehrt FN → EM) werden unabhängig verfolgt. Auf der Karte werden nur Routen mit drei oder mehr Punkten eingezeichnet – dadurch wird zufälliges Rauschen eliminiert und es werden nur statistisch relevante Routen angezeigt.
Identifizierung offener Bänder
Durch den Wechsel zwischen den Bändern wird angezeigt, welche Routen gerade aktiv sind. Die Bandaktivitätsskala (Niedrig bis Sehr hoch) bezieht sich auf die am stärksten frequentierte Band, was einen schnellen Vergleich ermöglicht. Der Filtermodus bietet eine Rohdarstellung aller Modi, einen CW-Filter (minimales SNR –15 dB) und ein SSB-Filter (minimales SNR +6 dB). Mit dem benutzerdefinierten SNR-Schwellenwert können Sie simulieren, was eine Station mit geringerer Leistung oder eine einfache Antenne empfangen würde – praktisch nützlich für QRP-Betreiber, die wissen möchten, ob ein bestimmtes Band eine echte Verbindungschance bietet oder nur für leistungsstarke Stationen offen ist.
Kartenprojektionen und geophysikalische Schichten
Das Tool bietet eine Mercator-Projektion und eine drehbare azimutale äquidistante Projektion mit einem Radius von bis zu 20.000 km. Die Azimutansicht ist für den Funkamateur natürlicher – sie zeigt Entfernungen und Richtungen so an, wie der Bediener sie von seinem eigenen QTH aus wahrnimmt. Zu den Overlays gehören ein Echtzeit-Tag/Nacht-Terminator, eine NOAA OVATION-Aurora-Vorhersage in vier Stufen (niedrig bis sehr hoch) und eine D-Schicht-Absorption von NOAA DRAP mit den Bändern 0–2, 2–5, 5–10 und über 10 MHz. Die Kombination von Spots mit einer Glühvorhersage ermöglicht es zu erkennen, wann das Fehlen von Verbindungen auf Routen durch die Polarregion nicht auf eine schlechte Ausbreitung, sondern auf Absorption in der Ionosphäre zurückzuführen ist.
Vergleich mit ionosphärischen Modellen
Die direkte Integration von DRAP-Daten in die Spotkarte bietet die Möglichkeit, empirische Ergebnisse mit theoretischen Vorhersagen zu vergleichen. Wenn DRAP auf nördlichen Strecken eine Absorption über 10 MHz zeigt und die Karte gleichzeitig auf 20 m in Richtung Skandinavien keine Punkte aufweist, stimmen Modell und Realität überein. Interessanter sind die Situationen, in denen sie nicht übereinstimmen – die Flecken existieren trotz der vorhergesagten Absorption, was auf eine Reflexion von höheren Schichten der Ionosphäre unter Umgehung der D-Schicht hinweisen könnte. Für den Betreiber mit Richtantenne ist dies ein Signal, dass eine Verbindung trotz pessimistischer Prognose möglich ist, insbesondere wenn er sich auf den richtigen Azimut- und Elevationswinkel konzentriert.
Wettbewerbs- und DX-Größe
Es ist für die Wettbewerbsstation CT1BOH Worldwide PSK Reporter-Spots verwendbar als Ergänzung zum herkömmlichen Bandskop und DX-Cluster. Das Fünf-Minuten-Fenster zeigt den aktuellen Status – welche Strecken derzeit geöffnet sind und wohin die Signale fahren. Das 60-Minuten-Fenster verrät den Trend: Beginnt oder schließt die Band? Eine Kombination aus beidem hilft bei der Entscheidung, wann man zu einer anderen Band wechseln sollte. Der Richtungsfilter (nur TX / nur RX) ermöglicht die Unterscheidung, ob der Pfad in beide Richtungen oder nur in eine Richtung passierbar ist – asymmetrische Ausbreitung ist auf KV-Bändern üblich und seine rechtzeitige Erkennung spart Zeit beim Anrufen von Stationen, die den Bediener nicht hören können. Die nach Anzahl der Punkte sortierte Routenprüfung zeigt direkt die aktivsten Routen an, was dem DXman hilft, sich an den Richtungen mit der höchsten Erfolgswahrscheinlichkeit zu orientieren.
