LEN BM 80(160) tzv. BULHAR

Obecný popis

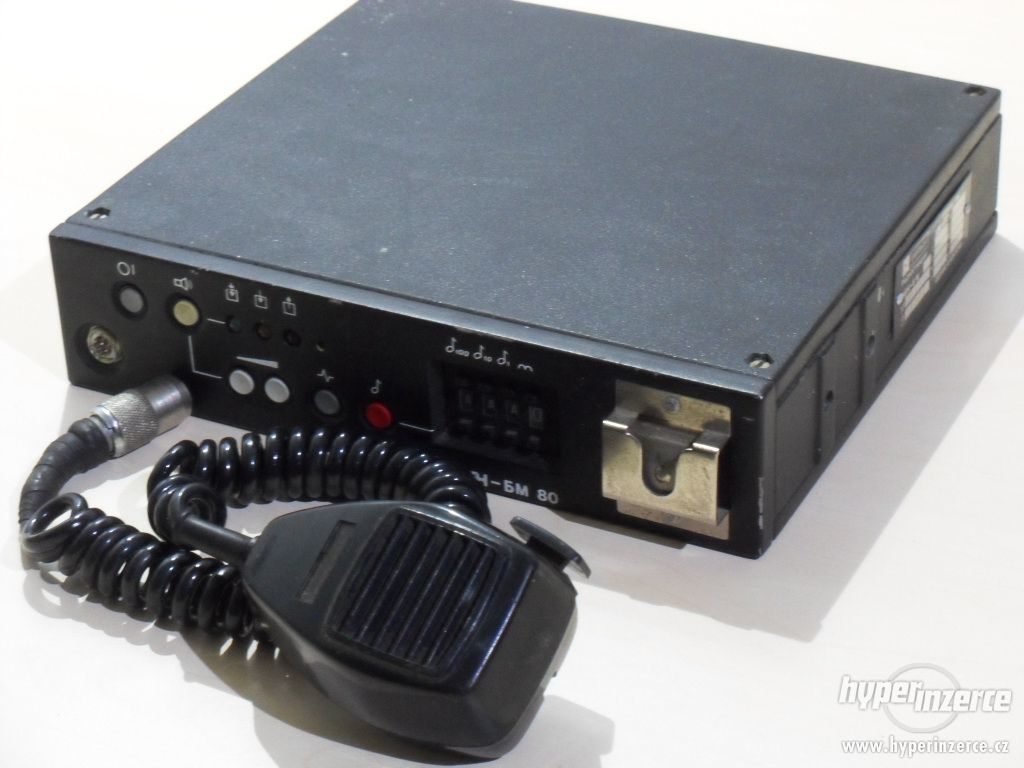

Bulharská radiostanice LEN BM 80, popřípadě BM 160 – obecně zvaná BULHAR. Pracuje v pásmu 80MHz(160MHz). Je snadné ji přeladit na sdílené kmitočty a známé jsou především přestavby na radioamatérské pásmo 2m FM.

Předpokládané možnosti nastavení frekvencí, tabulku s kmitočty v pásmu 70MHz, podrobnosti kolem nastavení PLL a především kompletní schéma a rozložení součástek najdete zde: http://www.tenzor.cz/qwsaq/ham/bulhar/index.html

Programování diodové matice

Kanály se programují pájením diod do diodové matice na desce bloku S41 uvnitř radiostanice. Každá kanálová frekvence radiostanice se programuje dvěma řadami diod zvlášť pro přijímač (řada B) a zvlášť pro vysílač (řada T), neboť použitý syntezátor má oddělené výstupy pro přijímač a pro vysílač. Každá kanálová frekvence má svůj dělící koeficient jiný pro přijímač Nr a jiný pro vysílač Nt.K výpočtu koeficientu použijeme tyto vzorce:

Výpočet koeficientu

Nr=fRX (kHz)-10700/12,5 Nt=fTX (kHz)/12,5

Veškeré informace ohledně programování diodové matice najdete zde:http://www.progress1.kvalitne.cz/bulharprg.htm

Obslužný SW pro ladění
Vlastnosti resp. možnosti programu:
• Možnost vytvoření vlastního seznamu kmitočtů.
• Automatické vypínání klíčování (aby nedošlo náhodnému zaklíčování)
• Dva druhy skanování. (skanování kmitočtů a skanování seznamu)
• Možnost nastavit různé funkce programu
Program není náročný na systém a ani na PC. Bez problému funguje na Win95,98 a XP. Propojení se stanicí se uskutečňuje pomocí sériového portu. Detailní popis spolu s programem ke stažení najdete zde: http://www.sweb.cz/pajkadrak/programy/bulhar80/progbulhar.htm

73, Petr OK1RP
