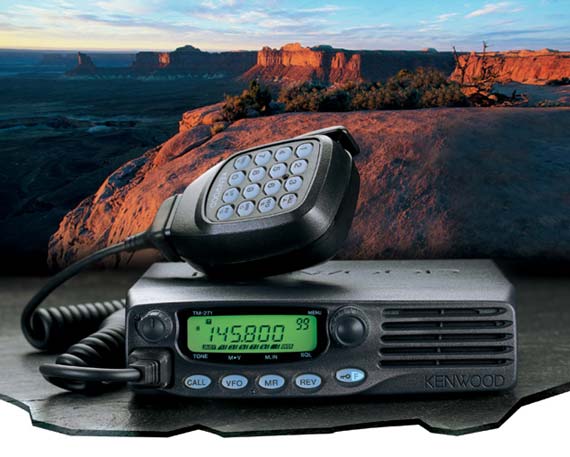

Kenwood TM-271E zaujme na prvý pohľad. Na trhu je množstvo zariadení, ktoré lákajú množstvom tlačidiel, potenciometrov, farebných displejov… TM-271E je však výnimkou. Na prednom paneli sú iba dva otočné gombíky, päť podsvietených tlačidiel, LCD displej so zeleným podsvietením plus reproduktor. Možnosť ovládania však rozširuje dodávaný DTMF mikrofón so šestnástimi tlačidlami.
Parametre Kenwood TM-271E
Kenwood TM-271E
VŠEOBECNÉ
Frekvenčný rozsah
TX:144-146 MHz
RX:144-146 MHz
Modulácia
F3E (FM), F2D
Napájanie
13.8V DC ±15%, zem na kostre
Prúdová spotreba
pri vysielaní
pri príjme
Menej ako 13,0 A (HI), mejej ako 8,0 A (Low)
Menej ako 1,0 A
Rozsah pracovných teplôt
-20° C ~ +60° C
Impedancia antény
50 ohmov
Impedancia mikrofónu
600 ohmov
Frekvenčná odchýlka
±2.5 ppm (-20°C ~ +60°C)
Rozmery (ŠxVxH)
(s výstupkami)
160 x 43 x 137 mm
(161 x 43 x 169 mm)
Váha
1,2 kg (približne)
VYSIELAČ
VF výstupný výkon (približne)
Vysoký (HI)
Nízky (LOW)
60 W
25 W
Modulačný spôsob
reaktančný
Maximálny zdvih
±5 kHz
Modulačné skreslenie
Menšie ako 3% (300 Hz ~ 3 kHz)
PRIJÍMAČ
Zapojenie
Superhet s dvojitou MF
Medzifrekvencie
1.MF
2.MF
49.95 MHz
450 kHz
Citlivosť (12dB SINAD)
Mepšia ako 0.18 μV (Po zúžení MF: lepšia ako 0.22 μV)
Citlivosť squelchu
Minimálne 0.1 μV
Selektivita
-6 dB
-60 dB
Viac ako 12 kHz (So zúženou MF: viac ako 10 kHz)
Menej ako 30 kHz (So zúženou MF: menej ako 24 kHz)
Audiovýkon
Viac ako 2 W (pri 5% skreslení)
Kenwood TM-271E
Tranceiver je primárne konštruovaný pre mobilné použitie. TM-271E spĺňa podmienky amerického ministerstva obrany MIL-STD 810 C, D, E a F, ktoré sa týkajú odolnosti proti vibráciám a nárazom. Okrem toho má certifikát zhodnosti s direktívou EU 95/54/EC týkajúcej sa elektromagnetickej kompatibility.
Ako bolo spomenuté hneď na úvod, na TM-271E nenájdeme mnoho ovládacích prvkov. Čo všetko však potrebujeme pre FM prevádzku na 2m? Takže stroho vyzerajúce zariadenie môže byť pre mnohých výhodou, najmä ak neradi hľadajú v záplave gombíkov ten správny.
Jednou z najčastejšie používaných funkcií pri prevádzke cez prevádzače je REVERSE, čiže posluch prostistanice na vstupnej frekvencii prevádzača. Kenwood TM-271E môže automaticky kontrolovať signál na vstupe prevádzača. Ak je v dostatočnej sile, na displeji sa rozbliká písmeno R, čím dáva na známosť, že je možné aj simplexné spojenie.
Ďalšie tri tlačidlá (MR, VFO a CALL) slúžia na zvolenie frekvencie. TM-271E má až 200 pamäťových kanálov. Ak chceme využiť alfanumerické pomenovanie (max.6 znakov), ich počet sa redukuje na sto. Po prepojení s počítačom ich môžeme zadávať, meniť a mazať s programom MCP-1A, ktorý je voľne šíriteľný. Ten nájdete na stránkach firmy Kenwood a má približne 1,5 megabajtu. Prepojovací kábel je zakončený 25-pinovým Canon konektorom, ktorý sa zapája na sériový port.
Tieto štyri tlačidlá majú aj druhú funkciu, ktorou sa dostaneme do nastaveniu squelchu, ukladáme do pamäte, presúvame z pamäte do VFO a aktivujeme 1750 Hz tón. Piatym tlačidlom s ikonou kľúčika zablokujeme tranceiver pred nechceným prepnutím. Množstvo ďalších menej dôležitých funkcií je skrytých v menu, ktoré je veľmi prehľadné.
TM-271E je vo veľkej miere ovládateľný z klávesnice mikrofónu. Cez ňu máme tiež možnosť zadávať priamo frekvenciu. Aj tlačidlá na mikrofóne sú podsvietené.
Už samozrejmosťou je viacero spôsobov skenovania. TM-271E môže skenovať: celé pásmo, všetky pamäte, frekvenčný rozsah, skupinu pamätí, hlavnú (call) frekvenciu, frekvenciu DCS a CTCSS subtónu (zabodovaný kodér aj enkodér so 42 CTCSS subtónmi a 104 DCS subtónmi) a prioritný kanál každé tri sekundy. Skenovanie môže pokračovať po určitom čase (TO – time operated), alebo po zmiznutí nosnej (CO – carrier operated).
Pod krytmi sa skrýva veľkoryso dimenzovaný liaty chladič tvoriaci zároveň šasi. Nakoniec pri výkone 60W určite nezostane studený. Na zadnom paneli je N konektor na anténu, výstup na externý reproduktor a napájací kábel. Na paneli už asi nebolo miesto, pretože dátový konektor umožňujúci pripojiť externé TNC visí vo vzduchu. Vnútorne je TM-271E spracované veľmi čisto SMT technológiou.
Na pásme sa TM-271E chová presne podľa predpokladov – ako príjemný a kvalitný tranceiver. Pri prienikoch z okolitých kanálov je možné aktivovať funkciu Narrow, ktorá sa prejaví zúžením pásma pri príjme a zároveň znížením modulačného zdvihu pri vysielaní. Dobrý dojem pri príjme dopĺňa oválny reproduktor s rozmermi 58×35 mm na prednom paneli. Vysielané audio hodnotili protistanice tiež ako výborné s vyrovnanou frekvenčnou charakteristikou.
