SQUARE SDR

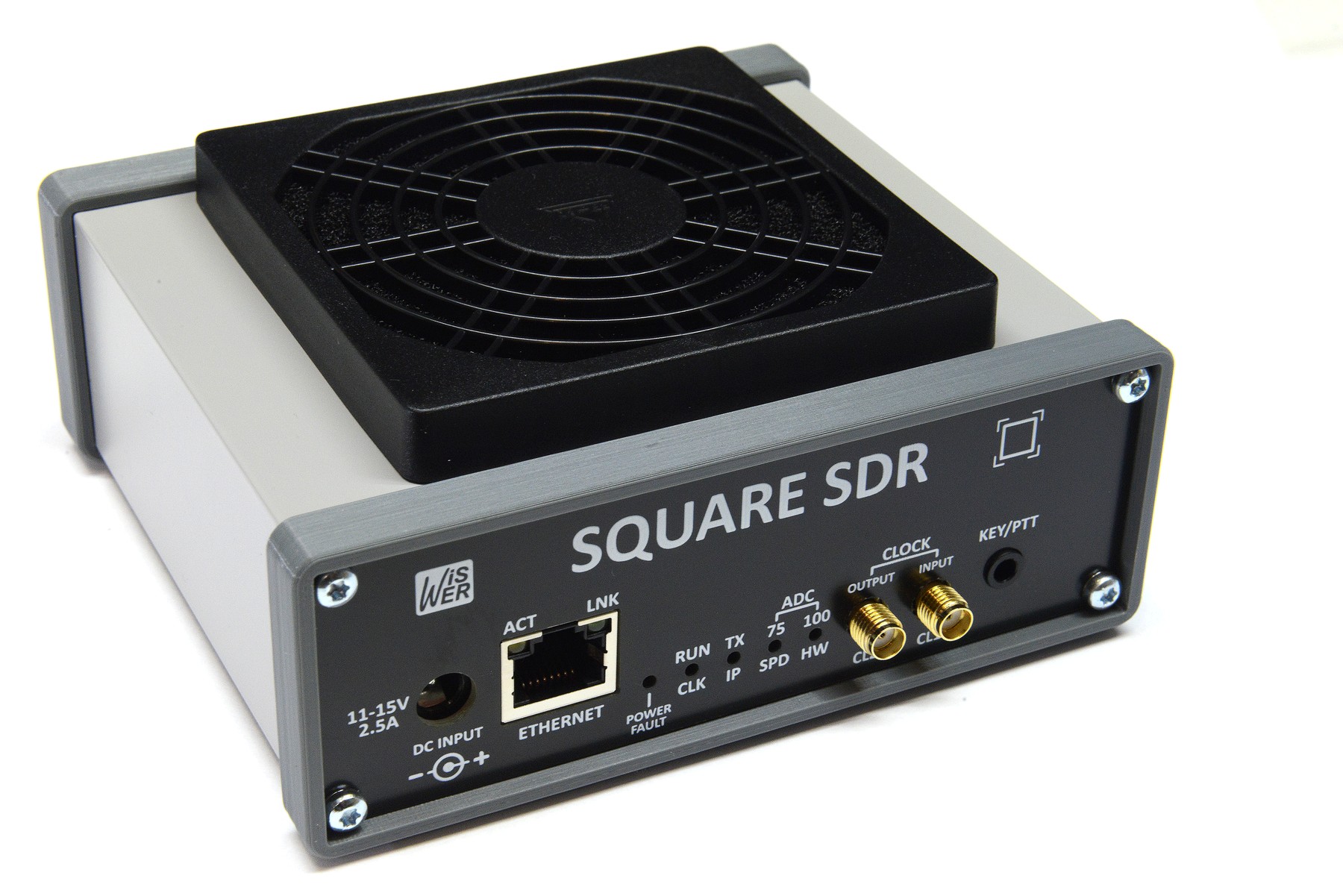

Že je možné vytvoriť moderný SDR s maličkými rozmermi dokazuje SQUARE SDR. Jeho konštrukcia zahŕňa dosku s plošnými spojmi s rozmermi 100 x 100 mm, na ktorej sú spoločne integrované prijímač, vysielač, koncový stupeň, filtre HPF a LPF.
René OK1XTG prišiel s nápadom spojiť existujúci projekt vysielača SDR Hermes-Lite 2 (HL2) s HPF a LPF filtrami pre rádioamatérske pásma od 160 do 10 m – N2ADR
Základné špecifikácie SQUARE SDR
- Napájacie napätie 11 – 15 VDC
- Frekvenčný rozsah RX 100 kHz – 30 MHz / TX 1,8 – 30 MHz (amatérske pásma 160 – 10 m)
- Integrované filtre HPF a LPF (N2ADR)
- VF výstupný výkon max. 5 W
- spotreba energie pri príjme bez zapnutého ventilátora cca 3,6 W
- vysielací výkon (CW 5 W) bez zapnutého ventilátora cca 18 W
- 12-bitový ADC/DAC
- Gigabitový Ethernet
- Externá frekvenčná referencia I/O
- LED indikácia relé na doske
- Merač SWR (PSV)
- Interný ventilátor 80 x 80 mm. Od verzie PCB 05 s nezávislým ovládaním, ktoré nie je v rozpore s PWM Band Volts
- Integrované sériové rozhranie TTL 3V3 napätia vrátane pull-up rezistorov na dátových linkách. Pripojenie Hardrock-50 (konektor DB-9 ACC na zadnom paneli)
- Integrovaný konektor SMA (RX) na pripojenie sondy „Pure Signal“
- Ochrana a indikácia nesprávneho napájacieho napätia (podpätie) alebo nesprávneho pripojenia (opačná polarita)
- Úplná kompatibilita SW, GW a funkčnosť s Hermes-Lite 2
- PCB 4 vrstvy, rozmer 100 x 100 mm
- jednostranná SMD montáž
- celkové vonkajšie rozmery v krabici 126 (š) x 46 (v) x 110 (h) mm
- hmotnosť približne 490 g
Mechanická konštrukcia
Základom mechanickej konštrukcie je hliníkový profil s rozmermi 120 x 40 x 98 mm a hrúbkou steny 4 mm. Otvory na montáž bočných panelov, dosky plošných spojov a ventilátora sú strojovo vyvŕtané do telesa. Na prednej strane hliníkového profilu sú plastové časti, do ktorých sa vkladajú bočné panely. Bočné panely sú realizované ako dosky plošných spojov s kvalitnou potlačou. Na vnútornej strane bočných panelov PCB je ponechaná meď, ktorá je elektricky spojená štyrmi skrutkami v rohoch s hliníkovým profilom. To všetko zabezpečuje dostatočné tienenie pre pracovné frekvencie samotného SDR. Celá konštrukcia tiež poskytuje dostatočné chladenie pre nepretržitú prevádzku.
Alternatívny napájací konektor
Pre trvalú inštaláciu v náročných klimatických podmienkach bola vyvinutá alternatíva osadenia dosky plošných spojov robustnejším konektorom pre napájacie napätie (P2). Použitý typ konektora je PTR STLZ1550/2G-3.81-H-GREEN s náprotivkom PTR AKZ1550/2-3.81-GREEN.
Uvedenie SQUERE SDR do prevádzky
Pre maximálne a optimálne využitie hardvéru SQUARE SDR je potrebná dokonalá znalosť a nastavenie operátorského programu (konzoly), ktorý ovláda SQUARE SDR. Ak nie je správne nastavený a obsluhovaný, niektoré časti zariadenia nemusia fungovať správne alebo vôbec. SQUARE SDR je kompatibilný so všetkým softvérom podporujúcim protokol openHPSDR 1. Thetis je v súčasnosti pravdepodobne najprepracovanejší.
V obslužnom programe (konzole) sa SQUARE SDR vyberie a pripojí ako „HERMES LITE“, „Hermes-Lite“. Preto je možné použiť všetky publikované nastavenia pre HL2.
Tento dizajn SQUARE SDR nebol vytvorený s cieľom vytvoriť lacný klon Hermes-Lite 2, ale s cieľom zlepšiť, zjednodušiť a celkovo zefektívniť dizajn na jednoúčelové použitie. Nie je to teda stavebnica. Pôvodný koncept Hermes-Lite 2 brilantne navrhol Steven KF7O a má za to môj obdiv.
Ak si chcete objednať SQUARE SDR, navštívte https://www.wideservis.cz/square-sdr/
