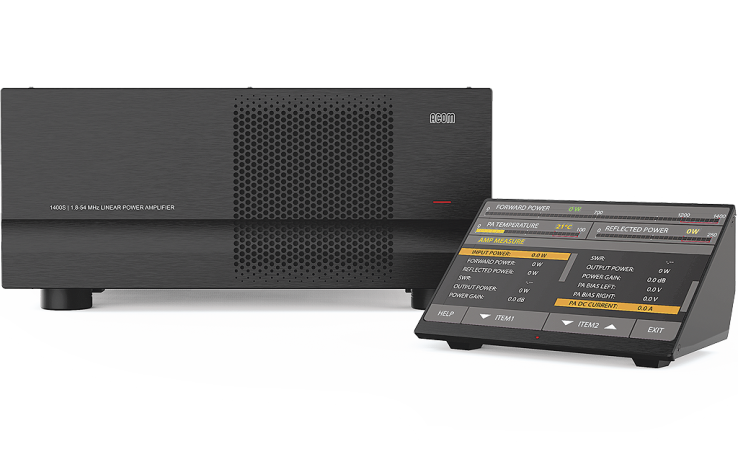

Bulharský výrobca ACOM si v rádioamatérskej komunite vybudoval silné meno predovšetkým vďaka spoľahlivým elektrónkovým konštrukciám, ktoré dlhé roky tvorili a stále tvoria robustné zázemie mnohých contestových staníc a špičkových hamshackov. S rozvojom polovodičových technológií sa však ťažisko vývoja presunulo smerom k takzvaným Solid-State riešeniam. Jedným z nových prírastkov do tohto produktového portfólia je lineárny koncový zosilňovač ACOM 1400S, ktorý pokrýva všetky rádioamatérske pásma od 1.8 do 54 MHz, vrátane pásiem WARC a 6-metrového segmentu.
Na rozdiel od starších elektrónkových typov, ktoré vyžadovali manuálne ladenie anódových a anténnych obvodov pomocou ladiacich kondenzátorov, prináša ACOM 1400S plne automatizovanú prevádzku bez potreby akéhokoľvek dolaďovania pri zmene frekvencie. Tento posun je kľúčový pre moderné štýly rádioamatérskej prevádzky, akými sú bleskové skoky z pásma na pásmo pri sledovaní DX clustra, bleskové reakcie na nové spoty v sieti RBN alebo prevádzka typu SO2R (Single Operator 2 Radios) a SO2V (Single Operator 2 VFO). Zosilňovač dokáže automaticky sledovať frekvenciu pripojeného TCVR a v zlomku sekundy prepnúť vnútorné obvody LPF (dolnopriepustných filtrov) na príslušný segment.
Základnou technologickou inováciou je implementácia moderných výkonových tranzistorov typu LDMOS (Laterally Diffused Metal Oxide Semiconductor). Konkrétne ide o robustný typ tranzistora, ktorý je navrhnutý tak, aby odolával extrémnym hodnotám PSV (pomeru stojatých vĺn) na výstupe a poskytoval vysokú linearitu signálu pri zachovaní vynikajúcej účinnosti. Tranzistory LDMOS v tomto modeli pracujú v kombinácii s prepracovaným ochranným procesorovým obvodom, ktorý neustále monitoruje kľúčové prevádzkové parametre, akými sú prúd tečúci kolektorom, napätie, budiaci výkon z TCVR, teplota chladiča a odrazený výkon z anténneho systému. Táto neustála hardvérová a softvérová kontrola posúva spoľahlivosť polovodičového koncového stupňa na úroveň, ktorá bola predtým dosiahnuteľná iba s robustnými kovokeramickými elektrónkami.

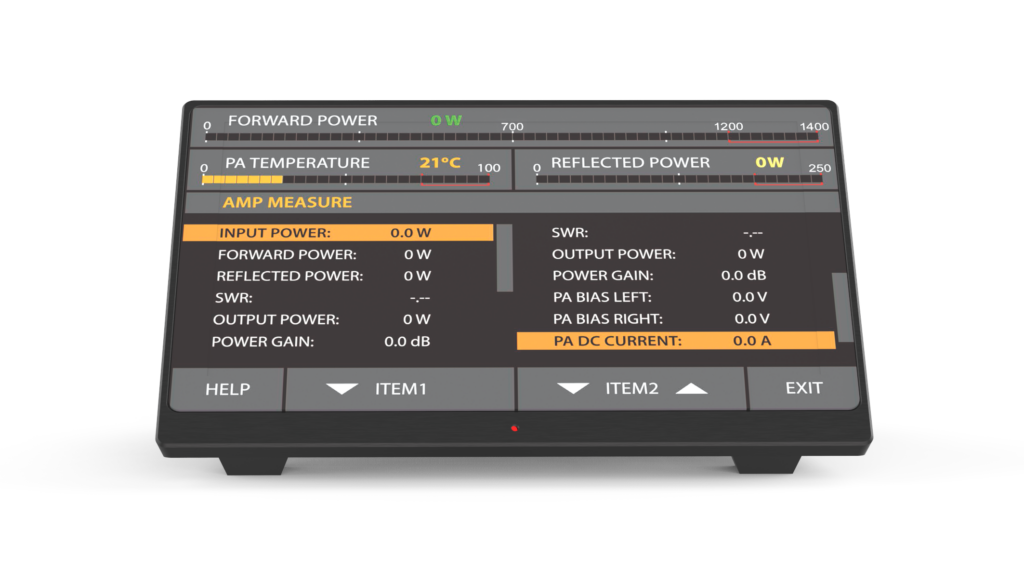

Novinkou je aj integrácia plnofarebného LCD displeja s vysokým rozlíšením na Remote Control Unit (RCU R06). Tento zobrazovací prvok slúži nielen na primárne odčítanie špičkového výstupného výkonu a odrazeného výkonu, ale ponúka komplexné textové a grafické menu pre diagnostiku. Operátor má okamžitý prehľad o stave zosilňovača, teplote tranzistorov a aktivácii jednotlivých ochranných obvodov. Všetky chybové hlásenia a kritické prevádzkové stavy sú logované do vnútornej pamäte typu EEPROM, čo zjednodušuje prípadnú servisnú diagnostiku. Architektúra zariadenia navyše umožňuje priame pripojenie k externým systémom automatizácie hamshacku pomocou protokolov CAT/AUX.
V článku sa dočítate
Aké má výhody ACOM 1400S?
Hlavnou prednosťou zosilňovača ACOM 1400S je jeho okamžitá pripravenosť na vysielanie po zapnutí (instant-on). Používateľ nemusí čakať niekoľko minút na nažhavenie katódy elektrónky, ako je to pri klasických konštrukciách. Tento faktor je rozhodujúci pri rýchlom otváraní pásiem, napríklad pri výskyte sporadickej vrstvy E (Es) na 6 metrovom pásme, kedy každá sekunda rozhoduje o nadviazaní vzácneho QSO.
Kompaktné rozmery a relatívne nízka hmotnosť v porovnaní s ekvivalentnými elektrónkovými modelmi s ťažkými transformátormi predurčujú tento model aj na náročnú portable prevádzku. Čoraz populárnejšie expedičné aktivity v rámci programov IOTA (Islands on the Air), POTA (Parks on the Air) alebo víkendové kontestové expedície z prechodných QTH vyžadujú techniku, ktorú je možné jednoducho prepravovať a rýchlo uviesť do prevádzky. Vďaka spínanému napájaciemu zdroju, ktorý je integrovaný priamo v tele zosilňovača, odpadá nutnosť prenášať externé napájacie bloky.
Vynikajúca linearita a nízka úroveň intermodulačného skreslenia (IMD) patria k najsilnejším stránkam tohto zariadenia. LDMOS koncový stupeň produkuje čistý signál bez nežiaducich harmonických zložiek a parazitných vyžarovaní, ktoré by spôsobovali rušenie okolitých rádioamatérskych staníc alebo domácich spotrebičov. Čistota signálu je overená prísnymi testami, vďaka čomu zariadenie s rezervou spĺňa medzinárodné normy IARU a národné telekomunikačné predpisy pre potlačenie nežiaducich produktov vysielania. To zaručuje, že aj pri plnom výkone zostáva signál na pásme úzky a nepreťažuje vstupné obvody prijímačov ostatných operátorov.
Medzi prevádzkové výhody patrí aj extrémne tichý a efektívny systém chladenia. Ventilátory s elektronickou reguláciou otáčok menia svoj prietok vzduchu dynamicky v závislosti od reálnej teploty LDMOS tranzistora. Pri prijímaní alebo v obdobiach menšieho zaťaženia je zosilňovač prakticky nepočuteľný, čo prispieva k akustickej pohode operátora v Shacku. Pri dlhotrvajúcom kontestovom zaťažení v módoch s vysokým pracovným cyklom, ako sú RTTY, FT8, FT4 či CW pile-up, sa chladiaci systém plynule nastaví na maximálny výkon, aby spoľahlivo udržal teplotu polovodičového prechodu v bezpečných medziach.

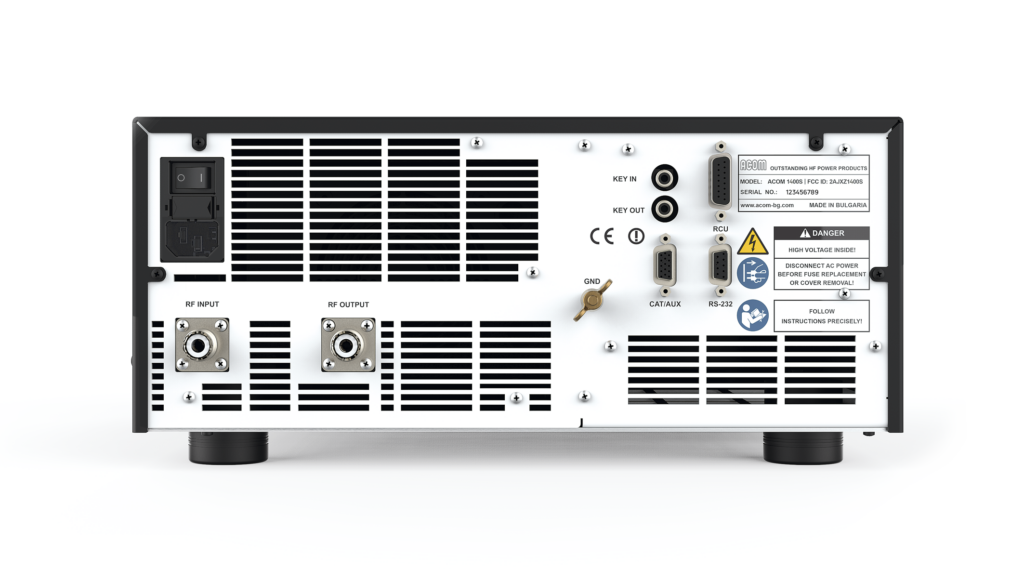

Flexibilita v oblasti konektivity umožňuje zosilňovaču bezproblémovú spoluprácu s takmer akýmkoľvek komerčne dostupným transceiverom. Podporované sú protokoly Icom (CI-V), Yaesu (CAT), Kenwood, Elecraft, ako aj moderné siete FlexRadio. V prípade, že TCVR nedisponuje dátovým prepojením pre prenos frekvencie, ACOM 1400S využíva zabudovaný digitálny frekvenčný čítač. Ten analyzuje VF signál na vstupe počas prvých milisekúnd vysielania a automaticky zaradí správne pásmo. Ochrana proti prekročeniu maximálneho budiaceho výkonu zamedzí poškodeniu vstupu, ak by operátor omylom zabudol znížiť výkon na rádiu.
Technické špecifikácie ACOM 1400S
Technické parametre zosilňovača ACOM 1400S reprezentujú špičku v triede polovodičových lineárnych zosilňovačov stredného výkonu. Nižšie uvedená tabuľka detailne špecifikuje elektrické, mechanické a prevádzkové parametre zariadenia na základe oficiálnej dokumentácie výrobcu.
| Parameter | Hodnota a technická špecifikácia |
|---|---|
| Frekvenčný rozsah | Všetky rádioamatérske pásma od 1.8 MHz do 54 MHz (vrátane WARC segmentov) |
| Menovitý výstupný výkon | 1200 W (±0.5 dB) stabilný špičkový VF výkon (PEP alebo kontinuálny nosná) |
| Budiaci výkon (Drive Power) | Typicky 40 W až 60 W pre dosiahnutie plného výstupného výkonu |
| Vstupná impedancia | 50 Ohm menovitá, nesymetrická, PSV typicky pod 1.2:1 v celom rozsahu |
| Potlačenie harmonických | Lepšie ako 60 dB na KV pásmach, lepšie ako 65 dB na 50 MHz pásme |
| Intermodulačné skreslenie (IMD3) | Lepšie ako 30 dB pod úrovňou dvoch tónov (PEP) pri menovitom výkone |
| Napájacie napätie | Spínaný zdroj (SMPS) s rozsahom 100 V až 240 V AC, frekvencia 50/60 Hz |
| Maximálny odber zo siete | Približne 3000 VA pri plnom výkone a napájaní 230 V AC |
| Použitý aktívny prvok | Najnovšia generácia vysoko odolného LDMOS tranzistora |
| Chladenie | Nútené chladenie vzduchom s plynule regulovateľnými otáčkami ventilátora |
| Rozmery (Š x V x H) | 327 mm x 155 mm x 413 mm |
| Hmotnosť | Približne 14.5 kg |
Zariadenie disponuje plnou hardvérovou ochranou proti prepätiu v napájacej sieti, nadprúdu v koncovom stupni, nadmernému budeniu na vstupe a prekročeniu bezpečnej prevádzkovej teploty. Zabudované obvody ALC (Automatic Level Control) chránia budiaci TCVR pred preťažením výstupu a pomáhajú udržiavať konštantnú úroveň modulácie. Prepínanie príjmu a vysielania (T/R switching) je realizované pomocou rýchlych vákuových alebo polovodičových relé s nízkou latenciou, čo umožňuje plnohodnotnú prevádzku v móde QSK (plný telegrafný break-in) bez rizika oneskorenia PTT linky.
Video z Youtube
Pre detailnejší pohľad na konštrukčné spracovanie, architektúru vnútorných obvodov a reálne testovanie zosilňovacieho stupňa v reálnych podmienkach prevádzky hamshacku odporúčame zhliadnuť nasledovnú video ukážku:
Cena a kde kúpiť
ACOM 1400S je prémiový produkt spadajúci do kategórie vysoko spoľahlivých rádioamatérskych zariadení, čomu zodpovedá aj jeho koncová trhová cena. Ceny na európskom trhu sa pohybujú na stabilnej úrovni, avšak mierne variácie závisia od aktuálnych menových kurzov a podmienok konkrétnych distribútorov. Všeobecne sa koncová cena pre európskych rádioamatérov pohybuje v rozmedzí od 3 300 EUR do 3 600 EUR vrátane DPH.
Zariadenie je možné zakúpiť u viacerých etablovaných európskych predajcov rádioamatérskej techniky. Pre slovenských a českých operátorov je dostupnosť zabezpečená prostredníctvom oficiálnych distribučných kanálov, ktoré garantujú nielen dodanie zariadenia, ale aj plný záručný a pozáručný servis. Medzi hlavných overených predajcov, u ktorých je ACOM 1400S dlhodobo dostupný alebo na objednávku, patria nasledujúce spoločnosti:
- Wimo (Nemecko): Jeden z najväčších európskych distribútorov rádioamatérskej techniky, anténnych systémov typu yagi, quad a príslušenstva. Ponúka stabilnú skladovú dostupnosť, spoľahlivú logistiku a zasielanie balíkov priamo na Slovensko s plnou technickou podporou.
- DX Engineering (USA): Globálny predajca techniky pre náročných amatérov. Nákup v tomto obchode je alternatívou najmä pre rádioamatérov mimo Európskej únie, prípadne pri využití špeciálnych skladových akcií, pričom je potrebné brať do úvahy dodatočné náklady na dovozné clo a prepravu cez oceán.
- Radioamater.cz (Česká republika): Regionálny predajca, ktorý poskytuje rádioamatérom v Českej republike a na Slovensku maximálny komfort z hľadiska komunikácie a rýchlosti dodania. Výhodou je priama komunikácia v rodnom jazyku a zjednodušený proces prípadného záručného plnenia.
Pri nákupe zariadenia sa dôrazne odporúča overiť verziu firmvéru a dostupnosť prepojovacích káblov pre konkrétny typ vášho TCVR. Väčšina predajcov ponúka originálne dátové káble ACOM pre jednotlivé značky rádií ako voliteľné príslušenstvo, čo výrazne zjednodušuje počiatočnú integráciu koncového stupňa do štruktúry vášho domáceho alebo contestového hamshacku.
