Xiegu X6100 je kompaktný QRP Transceiver für Bänder von 160 m bis 6 m mit einer Leistung von bis zu 10 W, integriertem Antennentuner und Touchscreen. Fabrik firmware pokrýva základnú prevádzku v SSB, CW a AM, no jeho vývoj zo strany výrobcu prakticky ustal. Taliansky rádioamatér Giovanni Ricciardi, IU1WXY, vytvoril alternative Firmware, welche von X6100 macht ein völlig anderes Radio – mit fünfzehn digitalen Modi ohne Computer, einem CW-Decoder, einem DX-Cluster, Unterstützung für Feldaktivierungsprogramme und einem Web-Konfigurator. Die Firmware ist kostenlos, befindet sich gemeinsam auf der microSD-Karte und hat keinen Einfluss auf die Originalsoftware im internen Speicher des Radios.
Sie werden im Artikel lesen
Installation und Update
Die Firmware wird installiert, indem das Image mit dem Programm balenaEtcher auf die microSD-Karte geschrieben wird. Die Karte wird in das Radio eingesteckt und nach dem Einschalten wird das alternative System gebootet. Die Original-Firmware verbleibt im internen Speicher – entfernen Sie einfach die Karte und das Radio kehrt in den Werkszustand zurück. Die Karte muss mindestens 8 GB groß sein und die Klasse A1 oder schneller wird empfohlen.
Seit Version 0.127 gibt es eine zweite Update-Methode: App Update. Das signierte .tar.gz-Paket wird über drei mögliche Pfade auf die Karte hochgeladen – von der X6100 Link-Anwendung, über das Menü Einstellungen > System > App-Update direkt am Radio oder durch manuelles Kopieren in den Ordner /mnt/update/. Das Update kann auch über den Web-Konfigurator gestartet werden. Wenn das Update fehlschlägt, kehrt das System automatisch zur vorherigen Version zurück (Auto-Rollback). Eine Paketsignatur verhindert die Installation beschädigter oder geänderter Dateien.
Für volle Funktionalität wird außerdem gepatchtes Baseband r13 von R2RFE (Georgy Dyuldin) empfohlen, das einige Hardware-Einschränkungen des ursprünglichen Baseband-Prozessors behebt. Der SWR-Schutz stoppt die Übertragung nach 0,3 s, wenn der eingestellte Schwellenwert überschritten wird (Standard 2,0, Bereich 1,5–5,0). Mit der PA DRIVE-Funktion können Sie die maximale Leistung für jedes Band separat begrenzen (0,1 - 10,0 W), wodurch der externe Verstärker vor dem Aufwachen geschützt wird.
Bildschirm-, S-Meter- und Walkie-Talkie-Modus

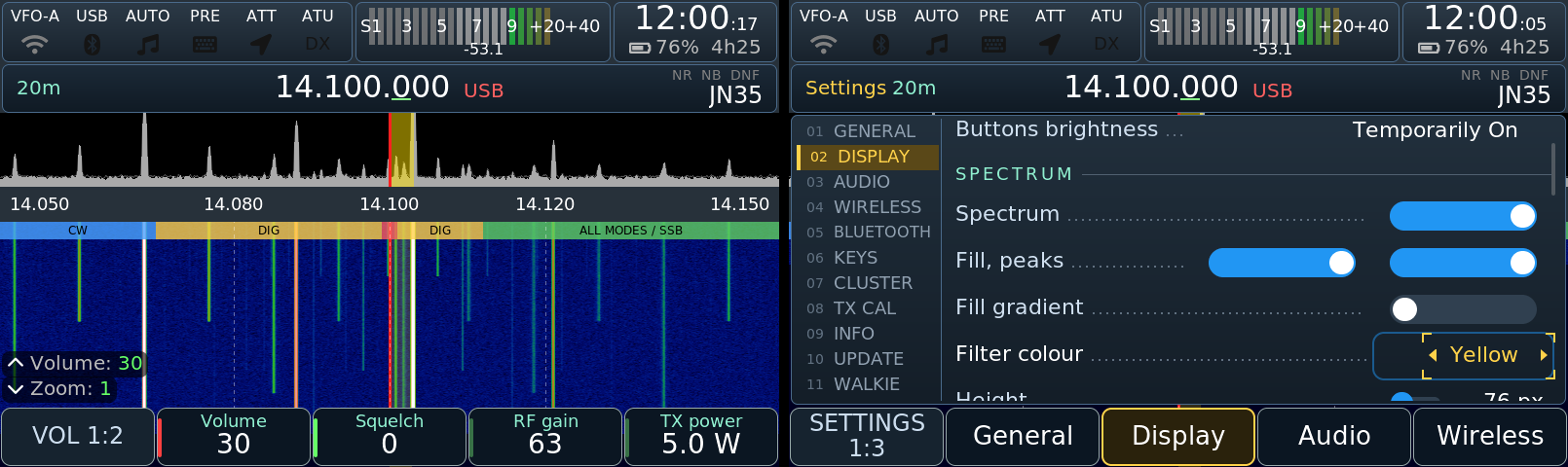

Die Firmware gestaltet die gesamte Funkschnittstelle neu. Der Hauptbildschirm zeigt das Spektrum und den Wasserfall mit einstellbarer Geschwindigkeit, Farbschema und Auflösung an. Das S-Meter bietet zwei Anzeigemodi – Balken und Nadel – mit der Möglichkeit der Kalibrierung für jedes Band separat im Bereich von -40 bis +40 dB. Die Statuszeile informiert mit Symbolen über den Status von WLAN, Bluetooth, angeschlossener Tastatur, GPS und DX-Cluster. Die Schätzung der Batterielebensdauer basiert auf realen Nutzungsmustern.
Režim Walkie-Talkie prepne zobrazenie do portrétu s pásmovým spektrom a zoznamom 32 kanálov. PTT wird über die Seitentaste gesteuert. Es handelt sich um einen praktischen Modus zur einfachen Bedienung, z.B. an UKW Repeater oder bei Feldaktivitäten, bei denen kein vollständiger Wasserfall erforderlich ist. Der Kanalspeicher fasst bis zu 100 benannte Frequenzen, die sowohl mit dem Web-Konfigurator als auch mit der X6100 Link-Anwendung synchronisiert werden.
Es gibt acht integrierte Themes (IU1WXY, Classic, Outdoor, Outdoor-Negative, VISION, RS, ELectric Love, DarkLED) und die Möglichkeit, benutzerdefinierte Themes im JSON-Format zu erstellen. Farben, Schriftarten (Roboto, DejaVu, Tech, Tech Mono, Liberation Sans), Rundungen von Elementen und die Farbe des LED-Encoders können geändert werden.
Digitale Modi ohne Computer
Der größte Mehrwert der Firmware ist die Integration von fünfzehn digitalen Modi direkt in das Radio. Die Sendeleistung im digitalen Modus ist auf 7 W begrenzt.

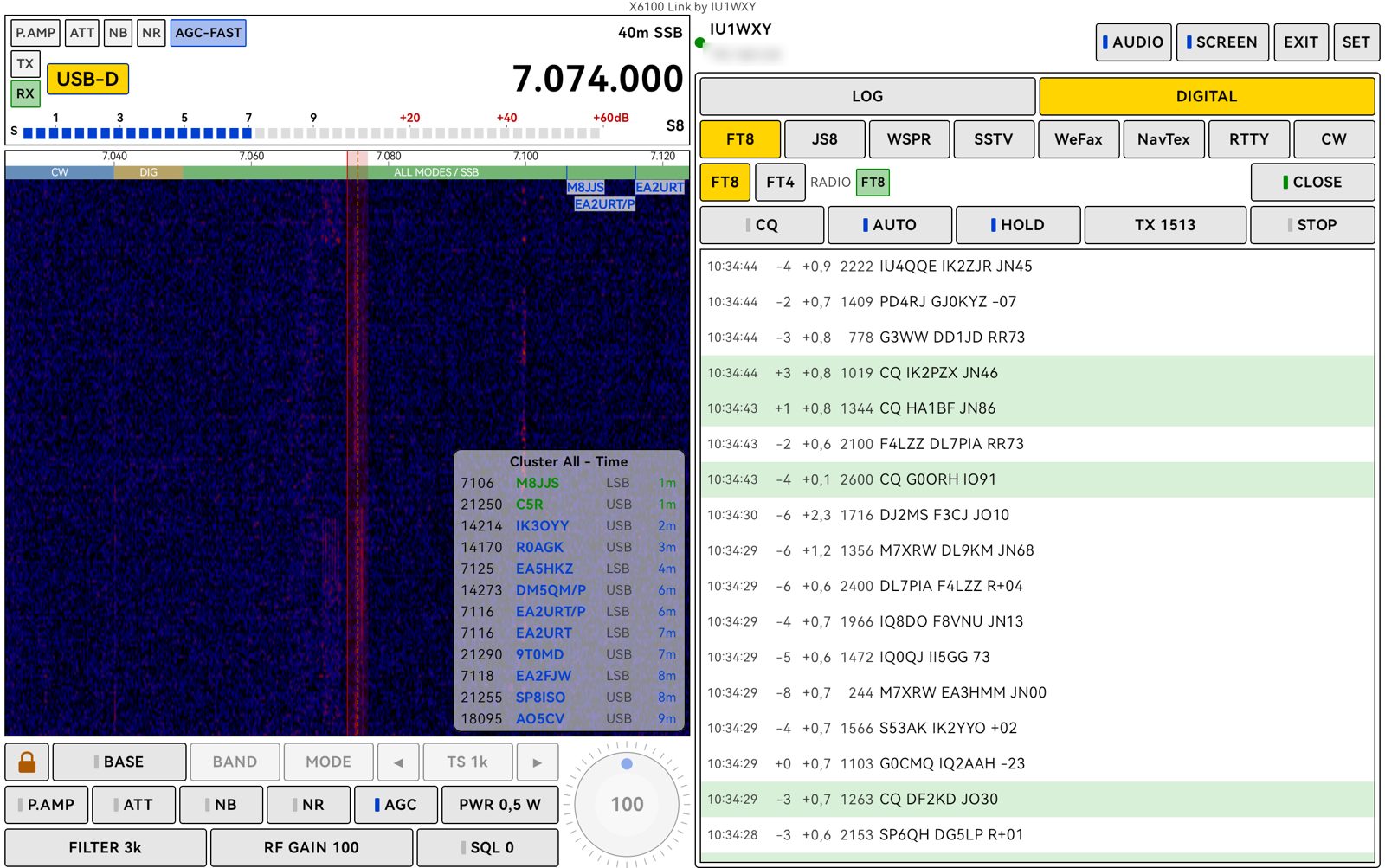

FT8 und FT4 umfassen Automatikmodus (Auto), Haltefrequenz (Hold Freq), Anrufmodifikator (CQ POTA, CQ DX usw.), einstellbare Anzahl von Wiederholungen und Zeitsynchronisierung über WLAN oder GPS. Der Hound-Modus wird unterstützt, SuperFox jedoch nicht – die WSJT-X-Lizenz erlaubt dies nicht. Decodierte Stationen werden auf Live Map und Log Map angezeigt, die Integration mit PSK Reporter funktioniert automatisch. Der „Für Sie“-Streifen hebt für den Betreiber relevante Stationen hervor. FT2 ist ein experimenteller Modus von FT4 mit der doppelten Geschwindigkeit (41,67 Bd, 2,47 s, 167 Hz Breite).
JS8 ist in allen vier Geschwindigkeiten (Normal, Schnell, Turbo, Langsam) vollständig kompatibel mit JS8Call. Unterstützt @X6100-Gruppe, APRS über JS8-Gateways und automatische Erkennung von POTA/SOTA-Aktivierungen. WSPR läuft in Zwei-Minuten-Zyklen mit einem einstellbaren Broadcast-Verhältnis (0–50 %) und automatischen Uploads ins WSPRnet über WLAN.
SSTV empfängt automatisch mit der Funktion der Rauschunterdrückung (Denoise) und sendet in den Modi Martin, Scottie und Robot. WeFax akzeptiert DWD-, Northwood-, Athens- und US-Sender; Die WeFax-Übertragung ist nur aus der X6100 Link-Anwendung (IOC 576, 120 LPM) möglich. NavTex dekodiert maritime Sicherheitskommunikation auf MF/HF-Frequenzen einschließlich DSC.
PSK31, PSK63 und Olivia ermöglichen den Tastatur-zu-Tastatur-Betrieb mit Squelch und optionaler Verfolgung des TX hinter der RX-Frequenz. JTTY ist ein Tastaturmodus von WSJT-X 3.2 mit %M/%H/%E-Makros und Token. Die RTTY-Übertragung (ITA2 AFSK) funktioniert nur aus der X6100 Link-Anwendung.
CW-Decoder, Trainer und Tastaturtaste
Der CW-Decoder verwendet einen kohärenten Ton-Tracker und erreicht einen Decodierungserfolg von 98–100 % bei 20 dB bis 0 dB SNR (in 2,5 kHz Bandbreite), 97–100 % bei -3 dB. Es schätzt die Geschwindigkeit mit einer Genauigkeit von ±0,5 WPM. Der Dec SNR-Parameter (Standard 8 dB, Bereich 5–30 dB) legt den Dekodierungsschwellenwert fest. Der Parse-Modus zerlegt Text in Wörter und erkennt Ausrufezeichen.
Die CW-Tastatur (Keyboard Keyer) ermöglicht die Übertragung von einer USB- oder Bluetooth-Tastatur in zwei Modi: „On Enter“ (sendet die gesamte Zeile nach Drücken der Enter-Taste) und „As typed“ (sendet kontinuierlich). Die Tasten F1–F5 rufen gespeicherte CW-Nachrichten mit dem {CALL}-Token auf, um den letzten Anruf automatisch einzufügen. Das Radio unterstützt vier Arten von USB-Traps: Tastatur, Maus, MIDI und seriell (CH340, FTDI, CP210x, PL2303, CDC ACM). Die Bluetooth-Falle TinyMIDI von N6ARA kommuniziert über BLE.
Der CW-Trainer erzeugt einen Trainingston ohne Ausstrahlung. Im Antwortmodus gibt der Bediener ein, was er gehört hat, und das System bewertet die Richtigkeit.
Voice Keyer zeichnet Sprachnachrichten vom Mikrofon auf (Band 250–3000 Hz). Es können drei Nachrichten mit automatischer Wiederholung in einstellbaren Intervallen und MSG-Monitor gespeichert werden. Das eingebaute Mikrofon unterstützt kein Radio – nur Handheld.
Feldaktivitäten, DX-Cluster und Birdies-Kalibrierung
Die Firmware integriert Unterstützung für fünf Aktivierungsprogramme: SOTA, POTA, WWBOTA, HOTA und WWFF. Jedes verfügt über eine Vollbildoberfläche mit einem Start-, QSO-Protokoll-, Spot- und End-Workflow. Referenzlisten (Parks, Gipfel) werden auf das Radio heruntergeladen. GPS sorgt für die automatische Standortbestimmung. POTA-Selbsterkennung funktioniert über pota.app, einschließlich automatischer Erkennung während QSY. SOTAwatch-Spots müssen noch genehmigt werden. Das Hochladen des Logbuchs auf QRZ.com ist experimentell und erfordert ein kostenpflichtiges XML-Abonnement (bis zu drei Profile). Park-zu-Park- und Gipfel-zu-Gipfel-Verbindungen werden automatisch erfasst. Der Bildschirm „Bänder“ zeigt Daten vom RBN-Skimmer an.

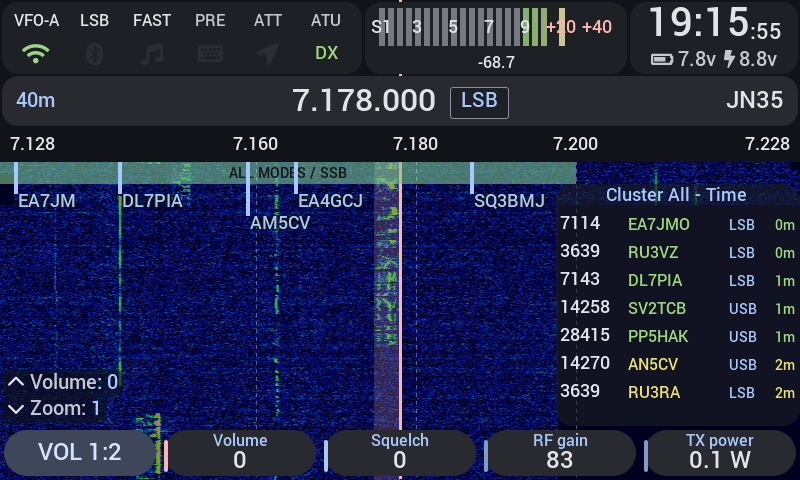

DX Cluster stellt nach der Verbindung mit WLAN automatisch eine Verbindung zu einem von elf öffentlichen Servern (Standard DXFUN) her. Spots werden nach Modus, Band und Aktivität (POTA, SOTA, WWBOTA, HOTA, WWFF) gefiltert, einschließlich Spots von pota.app, wwbota.org, cqhota.app und spot.wwff.co. Auf dem Wasserfall wird eine Säule mit Clusterflecken angezeigt. Die Spot-Snap-Funktion stellt das Radio mit einem Tastendruck auf den ausgewählten Spot ein. Warnungen ermöglichen das Filtern nach Anrufer-ID oder Präfix.
Die Birdie-Kalibrierung scannt die Bänder, findet interne Störsignale (Birdies), markiert sie im Spektrum und aktiviert den automatischen Notch-Filter. Die Ergebnisse werden in einer Datei auf der Karte gespeichert. Die Broadcast-Anwendung integriert die EiBi-Datenbank mit den Programmen von Kurzwellenradiosendern, einschließlich Sprachfilterung – eine nützliche Funktion für SWL-Hörer.
Konnektivität: Webkonfigurator, wfview und Bluetooth
Der Webkonfigurator läuft auf Port 80 (HTTP) und 443 (HTTPS mit selbstsigniertem Zertifikat) als Python/Bottle-Server. Es ist von jedem Browser im selben Netzwerk aus zugänglich. Es bietet die Verwaltung von Frequenzen, Speichern, CW-Nachrichten, Makros, PA-Antriebsgrenzen, DX-Cluster, Field Ops, Protokollen (ADIF/CSV-Export), Kartendateien, Galerie (Bildschirmaufzeichnungen, empfangene SSTV- und WeFax-Bilder mit AVI-zu-MP4-Konvertierung), Einstellungen, Themen und Zeitsicherungen. Die Remote-Seite ermöglicht Debugging, Spektrum- und Wasserfallanzeige, Anhören von RX-Audio (ca. 0,5 s Verzögerung) und Lesen von Text im Digitalmodus – Sprach-PTT ist jedoch nicht möglich. Das Firmware-Update kann auch über den Browser gestartet werden.
Der wfview-Server emuliert den Icom IC-705 in einem lokalen Netzwerk über das CI-V-Protokoll mit RX-Audio und Wasserfall. Es ist standardmäßig deaktiviert – es wird unter Einstellungen > Netzwerk > wfview oder über den Webkonfigurator aktiviert. Die Standardanmeldeinformationen sind x6100/x6100. Es verwendet die UDP-Ports 50001 (Steuerung), 50002 (CI-V) und 50003 (Audio, LPCM 1ch 16bit). Fügen Sie einfach das IC-705-Netzwerkfunkprofil im wfview-Client hinzu. CI-V-Befehle für Frequenz, Modus, VFO, Lautstärke, Verstärkung, Rauschsperre, Leistung, Abschwächer, Rauschunterdrückung, Rauschunterdrückung, PTT und mehr werden unterstützt.
Bluetooth unterstützt Kopfhörer (A2DP, Mono-Audio, ~0,4 s Verzögerung), Tastatur, TinyMIDI-Trap und CAT-Clients. CAT über Bluetooth nutzt den seriellen RFCOMM-Port – bis zu drei BT-Clients, die den CAT-Port mit USB CAT teilen, können gleichzeitig eine Verbindung herstellen. Das Pairing dauert 3 Minuten (funktioniert einfach, keine PIN). WLAN und Bluetooth teilen sich einen einzigen Chip, was bei gleichzeitiger Nutzung die Leistung beider verringert. Ethernet funktioniert über USB-Adapter (ASIX, Realtek RTL8152/8153, CDC Ethernet/NCM) mit DHCP oder statischer IP. Wenn das Gateway eingestellt ist, läuft der Internetverkehr über das Kabel, WLAN bleibt für sein eigenes Subnetz. USB-Tethering von Android ist experimentell; iPhone wird nicht unterstützt.
X6100 Link-Anwendung

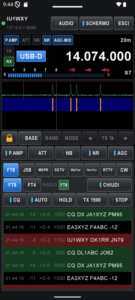

X6100 Link ist eine eigenständige Android-Anwendung, das über WLAN eine Verbindung zum Radio herstellt. Es ist nicht Teil der Repository-Firmware, sondern wird separat entwickelt. Es besteht aus vier Hauptteilen: Radio (Frequenz, Band, Modus, VFO, S-Meter, Spektrum und Wasserfall), Protokoll (QSO-Protokoll mit Suche auf QRZ.com, ADIF-Export, Hochladen auf eQSL a QRZ.com), Apps (všetky digitálne módy vrátane TX – FT8, FT4, JS8, WSPR, SSTV, WeFax, NavTex, RTTY, CW) a Themes.
Ab Version 0.127 unterstützt es Sprach-PTT vom Telefon in den Modi LSB, USB, AM und FM mit einstellbarer Mikrofonverstärkung (-30 bis +20 dB) und einem dreiminütigen Timeout. Der Lautsprecher des Telefons wird während der Übertragung stummgeschaltet. Die VFO-Sperre (ab v0.130) verhindert unbeabsichtigtes Umstimmen. Die Registerkarte „Speicher“ (ab v0.125) synchronisiert die Speicherplätze M1 – M9 und benannte Kanäle mit dem Radio- und Web-Konfigurator.
Der USB-Stick kann über einen OTG-Adapter (Maus, Tastatur oder MIDI) mit dem Telefon verbunden werden und unterstützt die Modi Jambic B, Jambic A, Straight und Bug. Der DX-Cluster zeigt Warnungen als Telefonbenachrichtigungen an. Ab Version 0.127 ist es möglich, DX-Spot direkt vom Telefon aus zu übertragen. Die Schnellsteuerung in der Benachrichtigungsleiste bietet Frequenz, Modus, Band, Lautstärke und vier konfigurierbare Schaltflächen.
SSTV in der App kann Fotos von der Kamera des Telefons senden. WeFax TX ist nur über die App verfügbar. Die Verknüpfung von Konten (Site-Konto) ab Version 0.130 ermöglicht die Synchronisierung von Einstellungen.
Firmware ist nicht Open Source. Copyright (c) 2026 Giovanni Ricciardi IU1WXY, Lizenz ermöglicht die kostenlose Nutzung auf Ihrem eigenen X6100, die Verbreitung des unveränderten Bildes, verbietet jedoch den Verkauf und die Änderung. Das Image enthält auch Software von Drittanbietern unter eigenen Lizenzen (Linux, BusyBox, LVGL, ft8_lib-Bibliothek, WSPR-Helfer und andere). Die Firmware unterstützt die WSJT-X-UDP-Ausgabe (Heartbeat, dekodierte Stationen, protokollierte QSOs), was die Integration mit externen Tools wie z GridTracker oder JTAlert. Der Schutz personenbezogener Daten wird individuell gehandhabt – Update-Check, PSK Reporter und DX-Cluster können unabhängig voneinander ausgeschaltet werden.
