MSHV – softvér pre meteor scatter, EME a digitálne módy

Rádioamatérsky svet digitálnych módov je bohatý na softvérové riešenia, no väčšina z nich smeruje k HF prevádzke cez FT8 a FT4. Pre operátorov, ktorí sa venujú meteor scatter na 2 m a 6 m, EMEDie troposphärische oder ionosphärische Streuung war viele Jahre lang die bevorzugte WSJT-Lösung von Joe Taylor K1JT. Auf dieser Basis entwickelte sich das MSHV-Projekt – eine Software, die die WSJT-Decoder und -Generatoren in C++ neu implementiert und eine eigene Schnittstelle mit mehreren wichtigen Erweiterungen bietet.

Automatische Verbindungen mit MSHV – Multi Answering Auto Seq Protocol

Jednou z najvýraznejších vlastností MSHV, ktorá ho odlišuje od WSJT-Xist das Multi Answering Auto Seq Protocol (MAM) für den FT8-Modus. Dieses Protokoll wurde speziell für DX-Expeditionen und sehr aktive Stationen entwickelt, die mehrere Stationen gleichzeitig bedienen müssen. In der Praxis bedeutet dies, dass die Station die Anzahl der Sendezeiten (1 bis 5 simultane Signale) und die Anzahl der wartenden Stationen in der Warteschlange (Warteschlangenlimit 1–100) festlegt. Die Anwendung verwaltet automatisch, welche Stationen gerade bedient werden (Registerkarte „Aktuell“), welche Stationen sich in der Warteschlange befinden (Registerkarte „Warteschlange“) und speichert abgeschlossene Verbindungen automatisch. QSO do denníka s poznámkou MA QSO v stĺpci komentár.

Für normale Stationen, die keine DX-Expeditionen durchführen, wird empfohlen, nur einen Sendeplatz (TX Slot) zu verwenden. Die Verwendung mehrerer Sendeplätze ohne die notwendige Leistungsreserve und lineare Verstärkercharakteristik würde zu Intermodulationen und Störungen mit anderen Stationen führen. Das Protokoll kann jederzeit schnell auf das normale Betriebsprotokoll umgeschaltet werden, indem Sie Strg+` (Backtick, die Taste unter Escape auf einem US-Tastaturlayout) drücken.

Was MSHV ist und was es bewirkt

MSHV ist eine kostenlose Open-Source-Anwendung für digitale Amateurfunkbetriebsarten, die sich hauptsächlich auf Folgendes konzentriert: VHF prevádzku – meteor scatter, EME, troposférický a ionosférický rozptyl. Skratka MSHV odkazuje na autora: Christo LZ2HV, rádioamatér z Bulharska, ktorý projekt vyvíja od roku 2015. Program preberá algoritmy dekódovania a generovania signálov z WSJT od K1JT (s plným uvedením autorských práv), avšak celú logiku rozhrania, riadenia transceivera, logovanie a rozšírené funkcie implementuje vlastným spôsobom v jazyku C++ s grafickým rozhraním Qt.

Ein wesentliches Merkmal von MSHV ist, dass alle Einstellungen und Konfigurationen sofort wirksam werden, ohne dass ein Neustart der Anwendung erforderlich ist – dies gilt auch für Änderungen der Audioeinstellungen, den Wechsel der Betriebsmodi oder die Anpassung der CAT-Transceiver-Steuerungsparameter. Dies ist ein praktischer Vorteil gegenüber manch anderer Software, bei der ein Neustart erforderlich ist, um Ports oder Audiogeräte zu ändern.

Unterstützte MSHV-Modi

Video: MSHV in der Praxis

Wer steckt hinter der Entwicklung von MSHV?

Der Hauptautor und Entwickler von MSHV ist Christo LZ2HV aus Bulgarien. Jurek SP9HWY und Dick G0LFF wirkten an Tests und Entwicklung mit. Bo OZ2M beriet beim Design der grafischen Benutzeroberfläche. Binärpakete für verschiedene Plattformen werden von weiteren Freiwilligen kompiliert: Richard G8JVM erstellt Binärdateien für Debian Linux, einschließlich ARM (Ubuntu, Raspbian), Walter DL8FCL stellt Binärdateien für Fedora und openSUSE bereit, und Manoj VU2CPL kompiliert Versionen für macOS.

Die Benutzeroberfläche wird von Freiwilligen aus aller Welt in verschiedene Sprachen übersetzt: Chinesisch (vereinfacht und traditionell) VR2UPU, Spanisch und Katalanisch EA3KE, Portugiesisch CU3AK, Rumänisch YO3JW, Dänisch 5P1KZX, Polnisch SP5QWB, Französisch ON6DP, Brasilianisches Portugiesisch PP7CJ, Norwegisch LA3QMA und Italienisch IW4ARD. Die russische Übersetzung stammt ursprünglich von R5WM (SK) und RU4NG. Slowakisch und Tschechisch sind derzeit nicht in der Übersetzungsliste enthalten.

Die MSHV-Diskussionsgruppe ist auf Groups.io unter groups.io/g/mshv erreichbar. Sie dient als primärer Kommunikationskanal zwischen Entwickler und Nutzern – hier werden Fehlerberichte, Konfigurationsfragen und Funktionsvorschläge behandelt. Der Quellcode ist öffentlich auf GitHub (github.com/LZ2HV/MSHV) und SourceForge (sourceforge.net/projects/mshv/) verfügbar.

Systemvoraussetzungen und Installation

MSHV stellt geringe Hardwareanforderungen. Für einen reibungslosen Betrieb genügt ein Prozessor mit 1 GHz Taktfrequenz und 512 MB freiem Arbeitsspeicher. Die minimale Monitorauflösung beträgt 1024 × 768 Pixel, für Laptops 1366 × 768 Pixel. Die Software benötigt ein Funkgerät mit Antenne für die VHF/UKV/SHF-Bänder, eine Computerschnittstelle für Sende-/Empfangsumschaltung oder VOX, eine Vollduplex-Soundkarte und eine Audioverbindung zwischen Funkgerät und Computer (Audiokabel oder USB). Die Synchronisierung der Systemuhr mit UTC mit einer Genauigkeit von ±1 Sekunde ist unerlässlich.

Unterstützte Betriebssysteme: Windows XP, 7, 8, 10 und 11 (32-Bit und 64-Bit). Für Linux werden Qt 5.6.3, Alsa und PulseAudio benötigt. Binärpakete für Debian und ARM (Raspberry Pi) werden von G8JVM, für Fedora und openSUSE von DL8FCL und für macOS von VU2CPL bereitgestellt.

Die Installation unter Windows erfordert keinen herkömmlichen Installer – eine Installationsdatei (EXE) ist sowohl für die 32-Bit- als auch für die 64-Bit-Version verfügbar. Es wird empfohlen, die Anwendung auf einem anderen Laufwerk als dem Betriebssystem zu speichern: Befindet sich Windows beispielsweise auf C:\, extrahieren Sie MSHV nach D:\MSHV_XXX. Die Anwendung wird direkt über die EXE-Datei oder eine Desktopverknüpfung gestartet – kopieren Sie die EXE-Datei nicht direkt auf den Desktop. Alle benötigten Bibliotheken sind statisch in die Binärdatei kompiliert; es ist keine externe Installation erforderlich.

Grundlegende MSHV-Einstellungen

Nach dem ersten Start müssen Sie vier grundlegende Bereiche im Optionsmenü einrichten. Unter „Toneinstellungen“ konfigurieren Sie die Audio-Ein- und -Ausgabegeräte und wählen den linken oder rechten Audiokanal für den Eingang aus. Wichtig ist, den Aufnahmepegel so einzustellen, dass das Rauschen des Transceivers auf der Signalstärkeanzeige 0 dB anzeigt – dies ist Voraussetzung für die korrekte Dekodierung. Die Funktion „Bildwiederholfrequenz“ dient dazu, die Bildwiederholfrequenz des Bildschirms auf Geräten mit langsameren Prozessoren zu reduzieren.

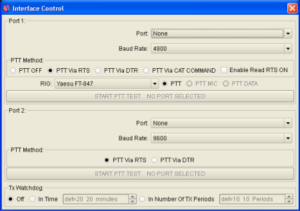

In der Schnittstellensteuerung werden die COM-Ports für CAT-Steuerung und PTT konfiguriert. Es stehen zwei Kommunikationsports zur Verfügung: einer für CAT und PTT, der andere nur für PTT. PTT kann über RTS-, DTR- oder CAT-Befehle aktiviert werden. Mit der Schaltfläche „PTT-Test starten“ lässt sich die Schaltfunktion überprüfen. Der optionale Sende-Watchdog schützt den Sender im Falle einer Schleife vor Dauersendung.

V sekcii Macros sa nastaví vlastný volací znak (My Call), lokátor Maidenhead (Grid Locator) Und textové makrá pre TX správy. Platné makrá sú: %M pre vlastný volací znak, %T pre volací znak korespondenta, %R pre RST, %G4 pre 4-znakový lokátor, %G6 pre 6-znakový lokátor, %QRG pre náhodné frekvenčné ofset Und %N pre sériové číslo. Tlačidlá Region 1/2/3 nastavia predvolené makrá podľa geografického regiónu IARU.

In der Funk- und Netzwerkkonfiguration werden Stationsinformationen eingerichtet und die Meldung an den PSK-Reporter aktiviert. Doppelklicken Sie auf eine Zeile in der Tabelle, um persönliche Informationen für eine bestimmte Funkverbindung einzugeben.

Beschreibung der MSHV-Funktionen

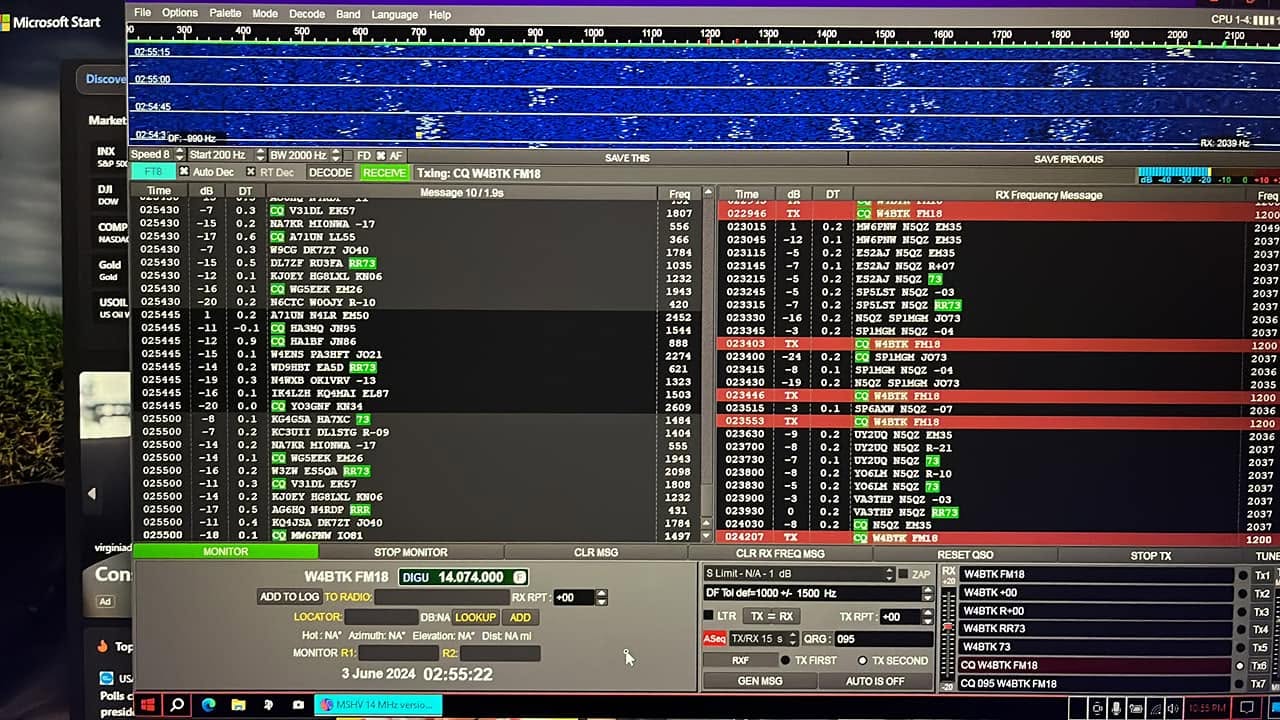

Das Hauptfenster von MSHV enthält zwei Anzeigen zur Darstellung des empfangenen Signals. Anzeige 1 wird 30 Sekunden lang gefüllt, anschließend werden die Daten automatisch auf Anzeige 2 übertragen und Anzeige 1 empfängt wieder neue Daten. Jede Anzeige zeigt ein dreischichtiges Bild: oben ein lineares Zeitdiagramm, in der Mitte ein Wasserfalldiagramm und unten eine Signalstärkeanzeige. Die Dekodierung eines bestimmten Pings erfolgt durch Klicken mit der Maus in die Mitte des Signals – die linke Maustaste markiert den Dekodierungsbereich, die rechte verdoppelt ihn.

Die Anzeigeliste zeigt alle dekodierten Datensätze mit Zeitangabe, dB-Signalwert, DF-Doppler-Offset und Nachrichtentext. Durch Doppelklicken auf eine Zeile wird das Rufzeichen des Gesprächspartners automatisch in das Feld „TO RADIO“ übertragen und die entsprechenden Sendeberichte generiert. Ein Klick auf die Spalte „dB“ oder „Rpt“ fügt einen Sendebericht hinzu.

Sieben TX-Nachrichten (TX1–TX7) stehen zur sofortigen Übertragung über Tasten oder die Tasten F1–F7 zur Verfügung. Nachrichten können manuell verfasst oder mithilfe der Schaltfläche „GEN MSG“ aus Makros automatisch generiert werden. Die Regler für die RX- und TX-Pegelkorrektur ermöglichen die Feinabstimmung der Eingangs- und Ausgangspegel der Soundkarte im Bereich von ±12 dB, ohne dass Systemeinstellungen geändert werden müssen.

Die ZAP-Funktion filtert schmalbandige Signale mit konstanter Amplitude (Birdies) vor der Dekodierung. Sie wird durch Aktivieren des Kontrollkästchens oder durch Drücken von Strg+Z aktiviert und benötigt eine Empfangsdauer von 10 Sekunden, um ordnungsgemäß zu funktionieren.

Im JT65-Modus bietet MSHV verschiedene Dekodierungsstufen: Einzelsignal zur Synchronisierung eines einzelnen Signals, maximal 4/8/16/32 dekodierte Signale für mehrere simultane Korrespondenzen und Mittelwertbildung für sehr schwache Signale, die mindestens drei Perioden benötigen. Im MSK144-Modus stehen je nach Prozessorleistung drei Dekodierungsstufen zur Verfügung: Schnelles MSK144, Normales MSK144 und Tiefes MSK144. Zur Entzerrung des empfangenen Signals im MSK144-Modus können statische Koeffizienten, dynamische Koeffizienten des Empfängers oder eine Kombination aus beiden ausgewählt werden.

Integrovaný jednoduchý denník umožňuje pridávanie, úpravu, mazanie, vyhľadávanie a triedenie QSO. Export prebieha vo formáte ADIF (výber alebo všetky QSO) do adresára ExportLog. Import spojení zo starej verzie MSHV je možný cez menu Add Log. Astronomické dáta pre Mesiac sú dostupné priamo z menu Options – Astronomical Data, čo oceníme pri plánovaní EME prevádzky.

Nutzereinblicke

Die MSHV-Diskussionsgruppe auf Groups.io veröffentlicht regelmäßig Erfahrungsberichte verschiedener Nutzer. Besonders geschätzt wird, dass MSHV alle wichtigen VHF-Betriebsarten gleichzeitig in einer Anwendung unterstützt – von MSK144 über JT65 und Q65 bis hin zu FT8 – ohne dass zwischen verschiedenen Programmen gewechselt werden muss. Auch die sofortige Anwendung aller Einstellungen ohne Neustart wird positiv hervorgehoben, da sie die Einrichtung der Verbindung und des Audiopfads beschleunigt.

Häufig gestellte Fragen betreffen die korrekte Einstellung des Aufnahmepegels (0 dB Empfängerrauschen), die Voraussetzung für die korrekte Dekodierung aller Modi ist. Neuen Benutzern wird empfohlen, den Pegel zunächst im Systemmixer einzustellen und erst dann die Anzeige mithilfe des Schiebereglers „Anzeigen einstellen“ auf eine dunkelblaue Farbe mit kleinen grünen Punkten feinabzustimmen.

„Das Multi Answering Auto Seq Protocol wurde von folgenden Personen getestet: Mike LZ2NW, Andy LZ2HM, Miro LZ2KV und Plamen LZ2PR. Wenn Sie keine DX-Expedition durchführen, wird empfohlen, nur einen TX-Slot zu verwenden.“

— MSHV, LZ2HV-Dokumentation

Links zum Herunterladen von MSHV

Probieren Sie MSHV beim nächsten Meteoritenschauer aus. Perseiden

MSHV je dospelý projekt s viac ako desaťročnou históriou aktívneho vývoja, ktorý pokrýva celé spektrum VKV digitálnych módov od MSK144 pre meteor scatter cez JT65 a Q65 pre EME až po FT8 a FT4. Pre operátora, ktorý sa chce venovať VKV šíreniu inak ako troposférou, je MSHV logickou prvou voľbou. Stiahnite si inštalátor pre Windows z SourceForge alebo príslušné binárky pre svoju linuxovú distribúciu, nastavte zvukovú cestu, synchronizujte hodiny s UTC a pridajte sa do diskusnej skupiny groups.io/g/mshv – komunita rýchlo odpovie na akúkoľvek otázku ku konfigurácii.
