Jednoduchá ochrana pred prepólovaním

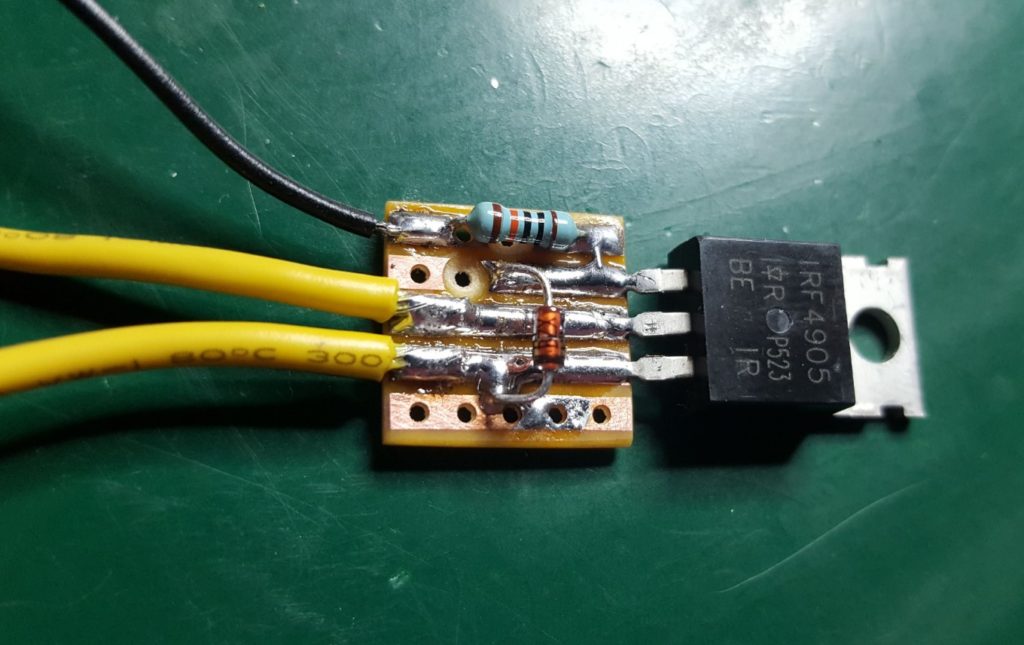

Jedným z obvodov, ktorý by mal byť súčasťou každého zariadenia, ktoré používa externý napájací zdroj je ochrana pred prepólovaním. Aj drahé zariadenie je možné jedinou chybou poškodiť. Je niekoľko obvodov, ktoré takúto ochranu vedia zabezpečiť. Tento obvod využíva MOSFET s kanálom P, napríklad IRF4905. Tento tranzistor má v zopnutom stave odpor 0,02Ω a pri prúde povedzme 5A je strata na tomto obvode 0,1V.

Jednoduchá ochrana pred prepólovaním
Jednoduchá ochrana pred prepólovaním

Na ľavej strane obvodu je vstup, napravo výstup. Pri správnej polarite je napätie VGS dostatočne veľké, aby tranzistor zopol, pri prepólovaní je však toto napätie nízke a tranzistor prúd nevedie. Dióda D1 je ochrana pred prepätím pre MOSFET tranzistor.

Pre väčší prúd je možné použiť aj tranzistor s ešte menším Rds v zopnutom stave, napríklad IRFP9140.  Iný spôsob ochrany pred prepólovaním popísal Ľubo OM6IN.
