Recenzia dvojpásmového TCVR-a ICOM IC-P7A

ICOM IC-P7A je miniatúrny dvojpásmový (2m a 70cm) FM transceiver. Veľkosťou skôr pripomína mobilné telefóny ako rádiostanicu.

Kvôli rozmerom je maximálny výkon v pásme 2m 1,5W a v pásme 70cm 1W. Nízky výkon je na oboch pásmach rovnaký, 100mW. IC-P7A tiež nemá obvyklý konektor na nabíjanie akumulátora, ale na spodnej strane sú vyvedené kontakty. Celá stanica sa pri nabíjaní položí do nabíjačky. Štandardný LiOn akumulátor 3,7V/1800mAh sa nabije približne za tri hodiny.
Ako mnoho súčasných zariadení, aj IC-P7A je preladiteľný v širokom rozsahu 0,5 – 999 MHz (môže sa líšiť podľa nastavenia výrobcu), pričom vysielanie je možné len v rozsahu amatérskych pásiem 2m a 70cm. Umožňuje posluch nielen v FM, ale aj AM a WFM.

Vlastnosti tak miniatúrneho zariadenia nedosahujú špičkové parametre rozmernejších zariadení. Citlivosť je lepšia ako 0,18uV 12dB SINAD len v rozsahu rádioamatérskych pásiem, na iných frekvenciách klesá. Poslabšia je intermodulačná odolnosť, keď IC-P7A má ťažkosti so spracovaním signálu v blízkosti iného, oveľa silnejšieho. Výstupný výkon nie je vysoký, na väčšinu spojení však postačí. Zabudovaný je CTCSS kodér aj enkodér. Anténa, ktorá je mimochodom vyššia ako telo rádiostanice, sa naskrutkuje do SMA konektoru.

Parametre uvádzané výrobcom

Všeobecné
Frekvenčný rozsah (MHz) :
Verzia Tx Rx
U.S.A 144-148, 430-450*1 0.495-999.990*1*2
Kanada 144-148, 430-450*1 0.495-999.990*1
Austrália 144-148, 430-450*3 0.495-999.990*3
Všeobecne

136-173.995,

400-478.995 *3

0.495-999.990*3

*1 Garantovaný rozsah, 144–148, 440–450MHz
*2 Rozsah mob.tel.zablokovaný
*3 Garantovaný rozsah, 144–148, 430–440MHz

Módy : FM, AM*, WFM*
* ibaRx
Počet pamätí : 1252
(1000 bežných, 2 rýchle, 50 hraničných skenovania a 200 skenovacích)
Impedancia antény : 50Ω (SMA)
Napájanie : 3.7V DC (dodávaný akumulátor)
Rozsah pracovnej teploty : -10°C do +60°C
Frekvečná stabilita : ±6 ppm (-10°C do +60°C)
Ladiaci krok (kHz) : 5, 6.25, 8.33, 9, 10, 12.5, 15, 20, 25, 30, 50, 100, 200kHz

Spotreba (pri 3.7 V DC)

:
Vysielanie Vyšší výkon(VHF/UHF) 1.5/1.5 A typ
Nižší výkon(VHF/UHF) 0.4A/0.5A
Príjem Max.hlasitosť 80mA
Stand-by režim 150mA
Rozmery (Š×V×H)
(bez výstupkov)
:

47 × 81 × 28 mm;

127/32 × 33/16 × 13/32 in

Váha : 160g; 5.6oz (s BP-243 a ANT)
Ext. MIC/SP konektor : 4-vývodový 3.5(d) mm (1/8“)/ 2kΩ/ 8Ω
Vysielač

Výstupný výkon

VHF

UHF

:

Vyšší 1.5W, nižší 0.1 W (pribl.)

Vyšší 1.0W, nižší 0.1 W (pribl.)

Max.zdvih : ±5.0KHz
Nežiadúce vyžarovanie : menej ako –60 dB
Prijímač
Medzifrekvencie :

46.35 MHz, 450kHz (AM/FM)

14.85 MHz, 450kHz (WFM)

Citlivosť (pri 12dB SINAD) :

lepšia ako 0.18 µV

(144/430MHz v rádioama.pásmach)

Citlivosť squlech-u :

lepšia ako 0.18 µV (zabratie;

144/430MHz v rádioama.páchach)

Selektivita

AM/FM

WFM

:

viac ako 12 kHz na -6dB

menej ako 30 kHz na -60dB

viac ako 150kHz na -10d

menej ako 700kHz na -20dB

Potlačenie zrkadlovej frekvencie : viac ako 40dB

NF výstupný výkon

(pri 3.7 V DC)

: viac ako 50mW pri 10% skreslení do 8Ω záťaže
Citlivosť mimo rádioamatérskych pásiem :
FM (pri 12dB SINAD)
30-89.995 MHz lepšia ako 0.45 µV
90-143.995 MHz lepšia ako 0.2 µV
144-147.995 MHz lepšia ako 0.18 µV
350-470 MHz 0.18 µV typ.
600-939.990 MHz lepšia ako 0.45 µV
940-999.990 MHz lepšia ako 2.5 µV
WFM (pri 12dB SINAD)
76-107.995 MHz lepšia ako 1.8 µV
600-799.990 MHz lepšia ako 2.5 µV
AM (pri 10dB S/N)
0.495 – 4.995 MHz lepšia ako 2.2 µV
5 – 29.995 MHz lepšia ako 1.4 µV
118 – 136.995 MHz lepšia ako 1.4 µV

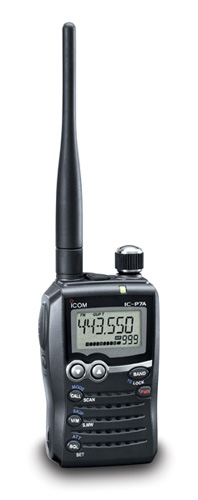

ICOM IC-P7A Vizuálne pôsobí IC-P7A veľmi dobre. Frekvencia na podsvietenom LCD je zobrazovaná veľkými číslicami, ktoré sú dobre čitateľné. Stanica nemá otočný regulátor hlasitosti, tá sa mení stláčaním tlačidiel UP a DOWN, ktoré sú hneď pod displejom. Squelch sa nastavuje stlačením tlačidla SQL a otáčaním prepínača na vrchnej strane stanice. Týmto otočným prvkom sa samozrejme stanica ladí.

IC-P7A ponúka 1000 pamätí + 2 rýchle pamäte, 50 pamätí na nastavenie okrajov skenovania a 200 pamätí, do ktorých stanica ukladá frekvencie, na ktorých bola zaznamenaná aktivita pri skenovaní. Základná tisícka pamätí môže byť rozdelená až do 18 skupín (max. 100 pamätí v každej). Do pamätí sa ukladá frekvencia, offset, mód a CTCSS subtón. Ako doplnok je možné dokúpiť tzv. klonovací kábel, ktorý umožňuje prekopírovať kompletné nastavenia a pamäte z jednej stanice do druhej. ICOM tiež ponúka prepojovací kábel k počítaču, kde je možné pohodlne nadefinovať všetky pamäte z klávesnice.

Ladiaci gombík ICOM IC-P7A Ovládanie hlasitosti ICOM IC-P7A

ICOM IC-P7A je zaujímavá rádiostanica pre všetkých, ktorí sú neustále v pohybe. V domácich podmienkach po pripojení externej ziskovej antény sa občas prejavuje slabšia odolnosť. Využiť ju však možno aj pri FM LEO satelitoch. ICOM IC-P7A nájde teda množstvo príležitostí, na ktoré sa skvelo hodí. V neposlednom rade je zaujímavá aj cenou.
