VFO MIDI kontrolér cez USB pre Thetis, PowerSDR podľa JI1UDD

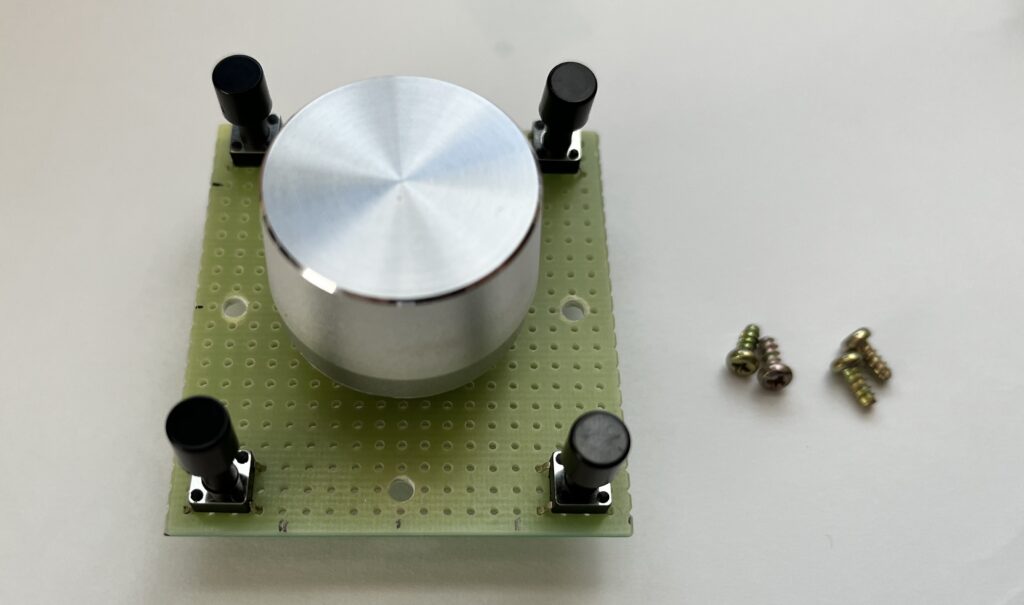

Veľa rádioamatérov nie je priaznivcov SDR zariadení typu „blackbox“. Argumentujú tým, že im chýba predný panel zariadenia s ladiacim gombíkom. Rovnako to pociťoval JI1UDD. Avšak ceny originálneho príslušenstva sú závratné. Jedno možné riešenie je popísané v článku Remote station (SDR) ladiaci gombík. JI1UDD ale vytvoril na báze mikrokontroléra Arduino Pro Micro, otočného snímača a štyroch tlačidlových spínačov MIDI kontrolér pre VFO ladenia a ovládanie funkcií súvisiacich s ladením.

Potrebné súčasti pre VFO MIDI kontrolér cez USB

Arduino Pro Micro : 5V / 16MHz (AliExpress)

Rotačný snímač : Možno použiť snímač KY040 (AliExpress). V mojom prípade sa používa RE160F-40E3-20A-24P v mojich zásobách.

Tlačidlový spínač a krytka : (AliExpress)

Softvér

Pomocou peknej knižnice midi Control-Surface nie je potrebné takmer žiadne programovanie.

Skrinka

Je vyrobená pomocou 3D tlačiarne. Použil som gombík vybratý z audio súpravy.

Nastavenie Thetis a PowerSDR

Rotačný enkodér a prepínače je možné ľubovoľne konfigurovať. Tu je nastavenie JI1UDD:

Na konfiguráciu som našiel užitočné video na Youtube:

Celý postup nájdete v dokumentácii https://github.com/ji1udd/VFO-Controller
