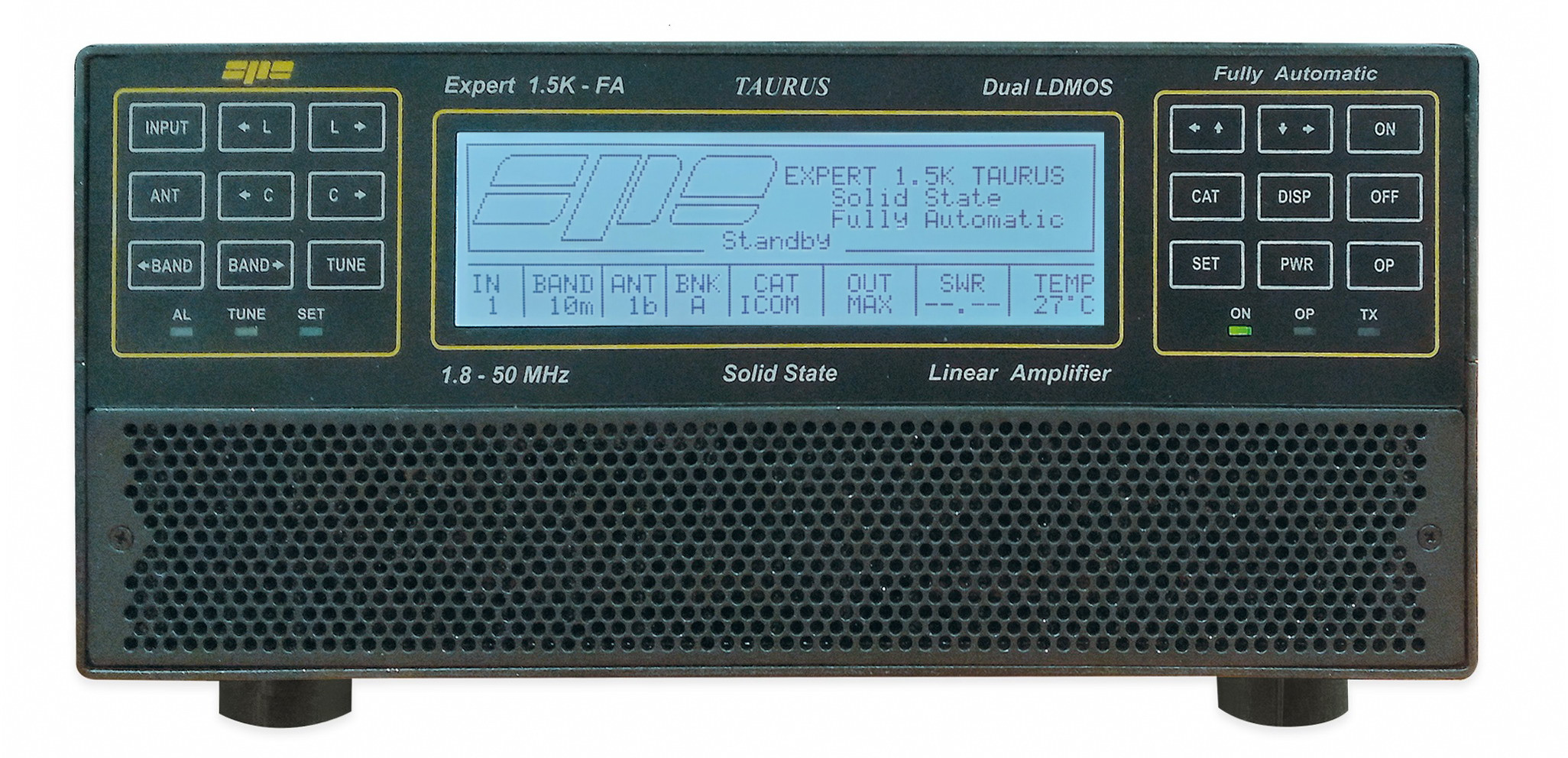

EXPERT 1.5K-FA TAURUS je polovodičový lineárny zosilňovač talianskeho výrobcu SPE (Società Per l’Elettronica), navrhnutý ako plne automatická koncová jednotka pre HF a 6 m pásmo. Zariadenie pokrýva rozsah 1,8 až 50 MHz vrátane WARC pásiem a tam, kde je to legislatívou povolené, aj pásma 5 MHz (60 m).
V článku sa dočítate
Výhody zosilňovača EXPERT 1.5K-FA TAURUS
Koncový stupeň využíva dvojicu LDMOS tranzistorov, každý s disipáciou 1,8 kW, čo zaisťuje vysokú odolnosť, účinnosť a linearitu. Výstupný výkon je 1,5 kW, na HF pásmach s toleranciou ±0,5 dB a na 50 MHz s toleranciou ±0,8 dB. Výkon je prepínateľný medzi úrovňami MAX (plný výkon), MID (1 kW) a LOW (500 W), pričom prepnutie môže byť riadené operátorom alebo automaticky aktivované ochranným systémom zosilňovača. Zariadenie nepotrebuje žiadny čas na zahriatie a je okamžite pripravené na vysielanie.
Rozmery zosilňovača vrátane konektorov sú 28 × 12 × 38 cm (Š × V × H) a hmotnosť je približne 9,5 kg. Pri tejto veľkosti zosilňovač integruje spínaný napájací zdroj s korekciou účinníka (PFC) a plne automatický anténny tuner, čo z neho robí jedno z najkompaktnejších riešení vo svojej výkonovej triede.
Riadenie zosilňovača zabezpečujú dva výkonné procesory, ktoré spracúvajú rozsiahly softvérový kód zodpovedný za automatizáciu pásma, antény, tuneru a ochranných funkcií. Vďaka tomu operátor počas bežnej prevádzky iba otáča ladiacim gombíkom transceivera alebo klikne na spot v DX clusteri – zosilňovač sám prepne pásmo, vybranú anténu aj prispôsobenie tuneru.
Vstavaný anténny tuner
Automatický tuner zvláda nezhodu impedancie antény až do pomeru SWR 5:1 na HF pásmach a 2,5:1 na 6 m, a to pri plnom výkone. Zosilňovač umožňuje softvérovo riadiť až štyri anténne výstupy (konektory SO239) a pre každé pásmo je možné naprogramovať až dve antény. Prepínanie pásma, antény aj nastavenia tuneru prebieha v priebehu 10 ms. V režime STANDBY je signál vedený priamo z budiča bez zásahu tuneru, takže operátor môže priebežne kontrolovať vlastnosti antény aj bez zapojenia zosilňovača do vysielania. Maximálny útlm spôsobený tunerom je 0,8 dB a tuner je možné softvérovo obísť (bypass), ak má operátor pripojený externý tuner.
Zosilňovač okrem klasických anténnych konektorov podporuje aj riadenie laditeľných antén typu SteppIR alebo Ultrabeam prostredníctvom dedikovaného konektora PORT, ktorý automaticky sleduje zmeny ladenia transceivera a posiela príslušné príkazy do riadiacej jednotky antény.
Unikátne vlastnosti, vzdialené ovládanie a SO2R
Automatika cez ALC
Zosilňovač generuje vlastné ALC napätie, ktoré v režime OPERATE automaticky reguluje budiaci výkon transceivera na optimálnu úroveň, zatiaľ čo v režime STANDBY prepúšťa plný výkon budiča. Operátor tak nemusí budiaci výkon manuálne nastavovať pri každej zmene pásma alebo výkonovej úrovne MAX/MID/LOW. Bez pripojeného ALC je nutné budiaci výkon nastavovať manuálne, inak hrozí preťaženie vstupu zosilňovača (tzv. overdriving).
Podpora CAT a BAND DATA
Zosilňovač podporuje priame CAT pripojenie pre transceivery značiek ICOM, YAESU, KENWOOD, TEN-TEC, FLEX-RADIO aj ELECRAFT, vrátane staršej alternatívy BAND DATA. Pre prípady bez dostupného CAT pripojenia obsahuje zosilňovač interný frekvenčný čítač, ktorý dokáže určiť pracovné pásmo už počas prvého vysielania, hoci táto možnosť nie je odporúčaná ako primárne riešenie.
SO2R – Single Operator Two Radio
Zosilňovač má dva nezávislé vstupy (INPUT 1, INPUT 2) pre pripojenie dvoch transceiverov, prípadne aj rôznych značiek súčasne, a samostatný konektor SO2R pre druhú, spravidla viacpásmovú anténu. Pri pretekárskej prevádzke typu SO2R tak operátor môže pracovať na jednom pásme prostredníctvom prvého transceivera, zatiaľ čo druhý transceiver sleduje iné pásmo cez SO2R anténu. Akonáhle operátor zaregistruje na druhom transceiveri zaujímavý multiplikátor, stačí stlačiť jeho PTT a zosilňovač automaticky prepojí príslušnú anténu na vysielanie, kým prvý transceiver sa prepne na SO2R anténu pre príjem.
Pre rozšírenie počtu antén zo štyroch na šesť, alebo pre vzdialené umiestnenie anténovej matice, je možné použiť doplnkovú jednotku AM-01 Remote Switch, ktorá komunikuje so zosilňovačom prostredníctvom jediného koaxiálneho kábla – ten súčasne prenáša RF signál, napájanie aj riadiace dáta.
Predistorzia signálu
Na zadnom paneli sa nachádza SMA konektor s útlmom 60 dB, ktorý poskytuje vzorku vysielaného signálu. Tá sa dá priviesť do SDR transceivera s príslušným softvérom na korekciu intermodulačného skreslenia (IMD); podľa výrobcu bolo takýmto spôsobom dosiahnuté zlepšenie IMD o 25 dBc a viac, pričom v testoch s konkrétnym SDR transceivrom dostupným na trhu bola nameraná hodnota IMD až -66 dB.
Vzdialené ovládanie a aktualizácia firmvéru
Cez porty USB alebo RS232 na zadnom paneli je možné zosilňovač pripojiť k počítaču a ovládať ho na diaľku pomocou bezplatného softvéru Term_1.5K_USB alebo Term_1.5K_232. Aplikácia zobrazuje verné kópie displeja aj klávesnice predného panela, takže vzdialená obsluha má rovnaký rozsah funkcií ako pri fyzickom prístupe k zariadeniu. Rovnaký dátový kanál slúži aj na sťahovanie a inštaláciu nových verzií firmvéru priamo zo stránky výrobcu.
Dve pamäťové banky antén
Zosilňovač uchováva dve nezávislé konfigurácie antén označené Bank A a Bank B. Táto funkcia sa hodí pre stanice s dvomi QTH alebo pre DXpedície – po návrate domov stačí prepnúť späť na pôvodnú pamäťovú banku bez nutnosti opätovného ladenia tuneru.
QSK a ochranný systém
Zosilňovač podporuje plný break-in (QSK) vďaka prepínacím relé s pozlátenými kontaktmi a riadeniu, ktoré eliminuje riziko tzv. hot switchingu. Doba ustálenia relé je nižšia ako 6 ms, čo vyhovuje požiadavkám väčšiny súčasných transceiverov. Ochranný systém kontinuálne sleduje teplotu chladiča, napätie a prúd koncového stupňa, Odrazený výkon, SWR aj maximálne RF napätie na tuneri, a to paralelne hardvérovou aj softvérovou cestou. Tepelný manažment navyše obsahuje aj lineárne riadenie otáčok ventilátorov, vďaka čomu je hlučnosť pri bežnej prevádzke výrazne nižšia v porovnaní s lampovými zosilňovačmi.
Prečo si zakúpiť zosilňovač EXPERT 1.5K-FA TAURUS
Hlavným argumentom pre tento zosilňovač je miera automatizácie stanice pri zachovaní kompaktných rozmerov a nízkej hmotnosti. Výrobca zdôrazňuje, že vstavaný automatický tuner odstraňuje potrebu samostatného externého tunera, čo šetrí miesto aj kabeláž v shacku, a zároveň umožňuje bezpečné zvládnutie nezhody impedancie až do 5:1 bez zásahu operátora.
Veľmi pôsobivý je test, kde na stretnutí v Daytone zosilňovač dával 1,5 kW na 50 MHz v móde FT8 dlhé hodiny bez toho, aby teplota prekročila 60°C. Takéto predvedenie bolo aj na stretnutí Friedrichshafen 2025.
Možnosť pripojiť súčasne dva transceivery a riadiť až štyri (respektíve so systémom AM-01 až šesť) antén z jedného zariadenia zjednodušuje zapojenie kontestovej alebo DXpedičnej stanice, kde by inak bolo potrebné viacero samostatných anténnych prepínačov a koaxiálnych rozvodov. Funkcia dvoch pamäťových bánk je užitočná pre operátorov s dvomi lokalitami alebo pre opakované DXpedície na rovnaké miesto.
Nízka hmotnosť (približne 9,5 kg) a dodávaná prepravná taška robia zo zosilňovača praktickú voľbu pre Field Day, IOTA aktivácie alebo DXpedície, kde univerzálny spínaný zdroj (100 – 255 VAC, 47 – 63 Hz) umožňuje pripojenie na rôzne elektrické siete bez potreby výmeny transformátora.
Jeden z používateľov, ktorý zosilňovač porovnával s viacerými konkurenčnými polovodičovými riešeniami pred kúpou, opísal svoju skúsenosť takto: spočiatku mu prechod z lampového zosilňovača na plne automatickú prevádzku vyžadoval istý čas na zoznámenie sa s nastavením, no po dokončení konfigurácie zosilňovač spoľahlivo dodával plný výkon aj na digitálnych módoch, pričom ochranný obvod správne zareagoval pri jeho vlastnej chybe vo výbere antény.
Pre konštruktérov a technicky zameraných rádioamatérov je zaujímavá aj otvorenosť rozhrania – výrobca publikuje dokumentáciu k sériovému protokolu (tzv. Application Programmer’s Guide), čo umožňuje integráciu zosilňovača do vlastných logovacích alebo riadiacich aplikácií nad rámec dodávaného softvéru.
Video
Nasledujúce video zachytáva zosilňovače radu EXPERT, vrátane modelu TAURUS, na výstave Hamvention 2024, kde výrobca SPE prezentoval aktuálnu produktovú radu.
Kde kúpiť a záruka
Zosilňovač EXPERT 1.5K-FA TAURUS je dostupný priamo od výrobcu SPE Società Per l’Elettronica so sídlom v Ríme, ako aj prostredníctvom siete autorizovaných distribútorov pre Európu, Ameriku, Áziu a Oceániu, ktorých zoznam výrobca vedie na svojej oficiálnej stránke. Podľa cenníka výrobcu je odporúčaná cena vrátane ATU 4450 € plus DPH, vyzdvihnutie zo skladu v Ríme (FOB Rome); konkrétna predajná cena u jednotlivých distribútorov sa môže líšiť a SPE neručí za platobné podmienky dohodnuté medzi distribútorom a zákazníkom.
Na zosilňovač sa vzťahuje dvojročná záruka od dátumu vystavenia faktúry, počas ktorej autorizovaní distribútori v EÚ zabezpečujú bezplatnú opravu výrobných chýb a výmenu chybných komponentov v autorizovaných servisoch. Výnimkou sú výkonové LDMOS tranzistory, na ktoré sa vzťahuje záruka len počas prvých troch mesiacov, a to formou jednorazovej výmeny. Náklady na prepravu do servisu aj späť hradí kupujúci v oboch smeroch.
Záruka sa neuplatňuje napríklad pri poškodení spôsobenom nesprávnym používaním, prekročením výkonových parametrov pripojených antén, nedostatočne dimenzovanými balunmi či impedančnými transformátormi, opakovanými alarmami pre vysoké SWR alebo preťaženie vstupu, ani pri zásahu do zariadenia neautorizovanou osobou. Pre platnosť záruky je potrebné do 30 dní od kúpy zaslať výrobcovi vyplnenú registračnú kartu.
