Ochrana anténneho systému pred účinkami bleskových impulzov
Ochrana rádioamatérskej stanice pred účinkami atmosférických výbojov patrí medzi základné požiadavky každej pevnej inštalácie. Priame zásahy blesku síce nemožno spoľahlivo eliminovať jediným zariadením, avšak správne navrhnutá prepäťová ochrana dokáže výrazne znížiť riziko poškodenia transceiverov, výkonových zosilňovačov, anténnych tunerov a ďalších zariadení pripojených ku koaxiálnemu vedeniu.
Spoločnosť ACOM uviedla na trh zariadenie L-PROT 2000, určené pre ochranu TX/RX systémov v pásme 1,8 až 54 MHz pri výkone do 2000 W. Konštrukcia sa odlišuje od bežných koaxiálnych prepäťových ochrán využívajúcich plynové prepäťové ochrany (GDT) a využíva kombináciu filtrovania nízkofrekvenčných impulzov a vzduchových iskrišť.
Vlastnosti ACOM L-PROT 2000
ACOM L-PROT 2000 je určený pre koaxiálne vedenia bez prenosu jednosmerného napájania. Zariadenie pracuje obojsmerne, preto nie je potrebné rozlišovať vstup a výstup. Oba RF porty sú identické a označené ako IN/OUT.
Výrobca uvádza, že ochrana zabezpečuje odvádzanie statického náboja nahromadeného na anténe, zabraňuje prenosu jednosmerného prúdu medzi portmi a zároveň potláča nízkofrekvenčné zložky elektromagnetického impulzu vznikajúceho pri údere blesku. Praktickým prínosom môže byť aj zníženie šumu prijímača počas vetra, dažďa alebo sneženia, keď sa na anténnych systémoch vytvára elektrostatický náboj.
Na rozdiel od mnohých kompaktných prepäťových ochrán používa L-PROT 2000 masívne hemisférické vzduchové iskrištia. Tie slúžia ako napäťové obmedzovače pri extrémnych impulzoch a podľa výrobcu lepšie znášajú opakované prepäťové udalosti než klasické plynové prepäťové ochrany.
Ako ochrana funguje
Pri atmosférickom výboji sa v okolí anténnych systémov indukujú elektromagnetické impulzy s veľmi širokým frekvenčným spektrom. Podstatná časť energie sa nachádza v oblasti veľmi nízkych frekvencií pod 100 kHz a smeruje až k jednosmernej zložke.
Princíp L-PROT 2000 spočíva v silnom útlme práve týchto nízkofrekvenčných komponentov. Zariadenie vytvára vysoký útlm v pásme LW/VLF, čím významne znižuje energiu impulzu prenikajúceho do zariadení v rádiovej miestnosti.
Dva vnútorné tlmivkové obvody vytvárajú z pohľadu jednosmerného napätia skrat voči uzemneniu, takže zabraňujú hromadeniu elektrostatického náboja na oboch stranách vedenia. Pri extrémne blízkom údere blesku nastupujú do činnosti vzduchové iskrištia, ktoré obmedzujú vznikajúce prepätie.
Dôležité je zdôrazniť, že zariadenie nemožno chápať ako absolútnu ochranu pred priamym zásahom blesku. Je súčasťou komplexného systému ochrany, ktorý musí zahŕňať kvalitné uzemnenie, ekvipotenciálne pospájanie a správne vedenie koaxiálnych káblov.
Technická špecifikácia
| Prevádzkové pásmo | 1,8 – 54 MHz |
| Impedancia | 50 Ω |
| Maximálny RF výkon | 2000 W |
| Konektory | SO-239A (UHF, PTFE) |
| Útlm v pracovnom pásme | max. 0,03 dB |
| Maximálne PSV | 1,1 : 1 |
| Návratový útlm | −26,5 dB |
| Menovitý vybíjací impulz | 20 kA (8/20 µs) |
| DC odpor port – uzemnenie | max. 12 mΩ |
| Rozmery | 175 × 85 × 193 mm |
| Hmotnosť | približne 1,23 kg |
| Prevádzková teplota | −40 °C až +60 °C |
Výrobca ďalej uvádza minimálny útlm 50 dB pri 100 kHz, 80 dB pri 30 kHz a 100 dB pri 10 kHz. V oblasti VHF a UHF dosahuje zariadenie útlm minimálne 30 dB pri 100 MHz a viac ako 50 dB nad 300 MHz.
Montáž a inštalácia

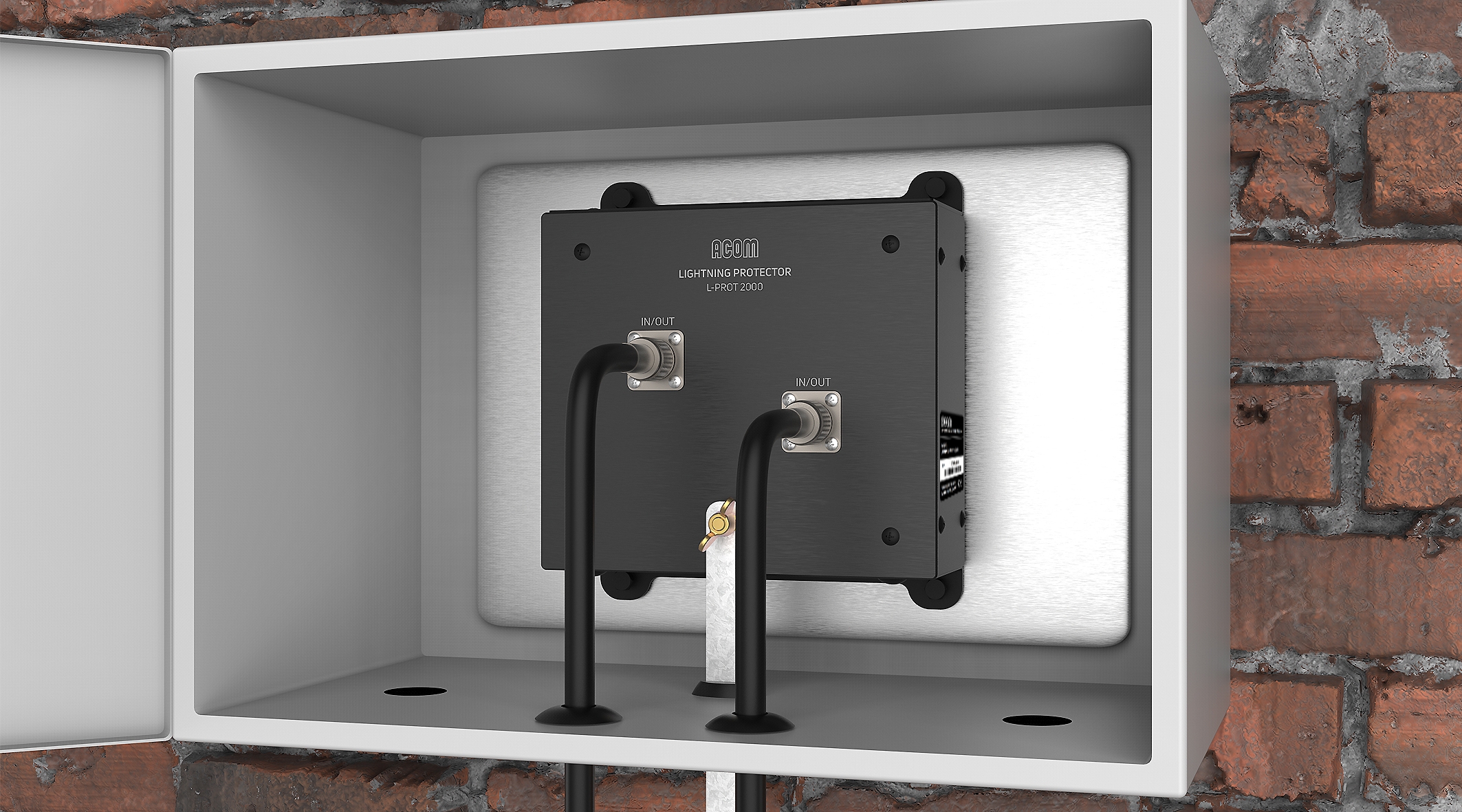

Správna montáž je rovnako dôležitá ako samotná ochrana. ACOM odporúča inštalovať L-PROT 2000 mimo rádioamatérskej miestnosti, ideálne do rozvádzača alebo na stenu v blízkosti vstupu koaxiálnych vedení do objektu.
Zariadenie má byť umiestnené čo najnižšie pri základoch budovy a čo najbližšie k systému bleskozvodu alebo hlavnému uzemňovaciemu bodu objektu. Krátke a nízkoimpedančné spojenie so zemniacou sústavou je rozhodujúce pre správnu funkciu ochrany.
Uzemňovací tŕň musí byť pripojený na kvalitný uzemňovací systém vodičom s čo najmenšou indukčnosťou. Dlhé zemniace vodiče, ostré ohyby alebo slučky môžu výrazne zhoršiť účinnosť ochrany počas prepäťového impulzu.
Pri staniciach využívajúcich viac antén je vhodné kombinovať L-PROT 2000 s centrálnym zemniacim bodom, prepínačmi antén a ďalšími prvkami prepäťovej ochrany. Samozrejmosťou by malo byť fyzické odpojenie antén počas dlhšej neprítomnosti alebo pri očakávanej búrkovej činnosti.
Zhodnotenie
ACOM L-PROT 2000 predstavuje technicky zaujímavý prístup k ochrane HF anténnych systémov. Namiesto použitia samotných prepäťových prvkov sa sústreďuje na potlačenie nízkofrekvenčnej energie impulzu, blokovanie jednosmernej zložky a odvádzanie statických nábojov. V kombinácii s kvalitným uzemnením môže tvoriť účinnú súčasť ochrany rádioamatérskej stanice pracujúcej v pásmach KV a 6 m.
YouTube video
Nasledujúce video vysvetľuje princípy ochrany koaxiálnych vedení pred účinkami bleskových impulzov a je vhodným doplnkom k problematike prepäťových ochrán používaných v rádioamatérskej praxi.
https://www.youtube.com/watch?v=7PXBHwbrEWM
Záver
Hoci žiadna prepäťová ochrana nedokáže garantovať prežitie zariadenia pri priamom zásahu blesku, správne navrhnutý systém uzemnenia a kvalitná koaxiálna ochrana výrazne znižujú riziko poškodenia techniky. ACOM L-PROT 2000 je navrhnutý špeciálne pre rádioamatérske HF aplikácie do 54 MHz a svojou konštrukciou predstavuje zaujímavú alternatívu k bežným koaxiálnym prepäťovým ochranám.
