Antenna Commander: smerovanie antén, satelitný tracking a SDR integrácia v jednom

V rádioamatérskom svete existuje viacero nástrojov na riadenie rotátorov, satelitné sledovanie alebo prácu s mapami. Zvyčajne však ide o oddelené aplikácie, ktoré treba prepájať cez Hamlib, CAT rozhrania, doplnky alebo vlastné skripty. Projekt Antenna Commander od rádioamatéra Alfonso Fiorentino, IU5SXS, pristupuje k tejto úlohe inak: snaží sa vytvoriť jednotné webové pracovné prostredie pre operátora, ktorý chce mať smerovanie antény, mapové podklady, tracking satelitov a SDR monitoring pod jednou strechou.

Pre rádioamatéra, ktorý prevádzkuje smerové systémy – či už yagi, quad, log-periodické antény alebo satelitné AZ/EL zostavy – je to koncept, ktorý stojí za pozornosť.

Čo je Antenna Commander a na čo slúži

Antenna Commander je open-source webová platforma navrhnutá primárne pre Raspberry Pi a Debian-based systémy. Jej hlavnou myšlienkou je poskytnúť moderné browser-based rozhranie pre riadenie anténnych systémov bez nutnosti viazať sa na konkrétny desktopový operačný systém. To znamená, že samotná logika môže bežať na Raspberry Pi v hamshacku, zatiaľ čo operátor pristupuje cez webový prehliadač z notebooku, tabletu alebo iného PC.

Na rozdiel od klasických rotátorových utilít nejde len o jednoduché zadanie azimutu. Antenna Commander sa snaží byť vizuálnym operačným centrom, v ktorom je geografia, RF prevádzka a tracking prepojený do jedného workflow.

Čo Antenna Commander naozaj robí v praxi

Mapy a databáza staníc ako operačný nástroj

Najviditeľnejšou časťou systému je interaktívna mapa. Nejde o dekoratívny widget, ale o aktívny nástroj pre operátora. Po definovaní QTH sa systém inicializuje s vašou polohou a umožní vizuálne pracovať s cieľmi.

V praxi to znamená, že namiesto manuálneho prepočítavania azimutu alebo prepínania medzi externými mapovými službami môžete kliknúť na bod záujmu a systém pripraví smerovanie antény.

Pre rádioamatéra to má okamžitý význam pri:

• DX práci so smerovými systémami, kde potrebujete rýchlo overiť heading.
• EME experimentoch, kde je presnosť smerovania zásadná.
• Portable prevádzke, keď chcete rýchlo zistiť vhodný smer bez ďalších aplikácií.
• práci s repeatrami a regionálnymi RF bodmi.

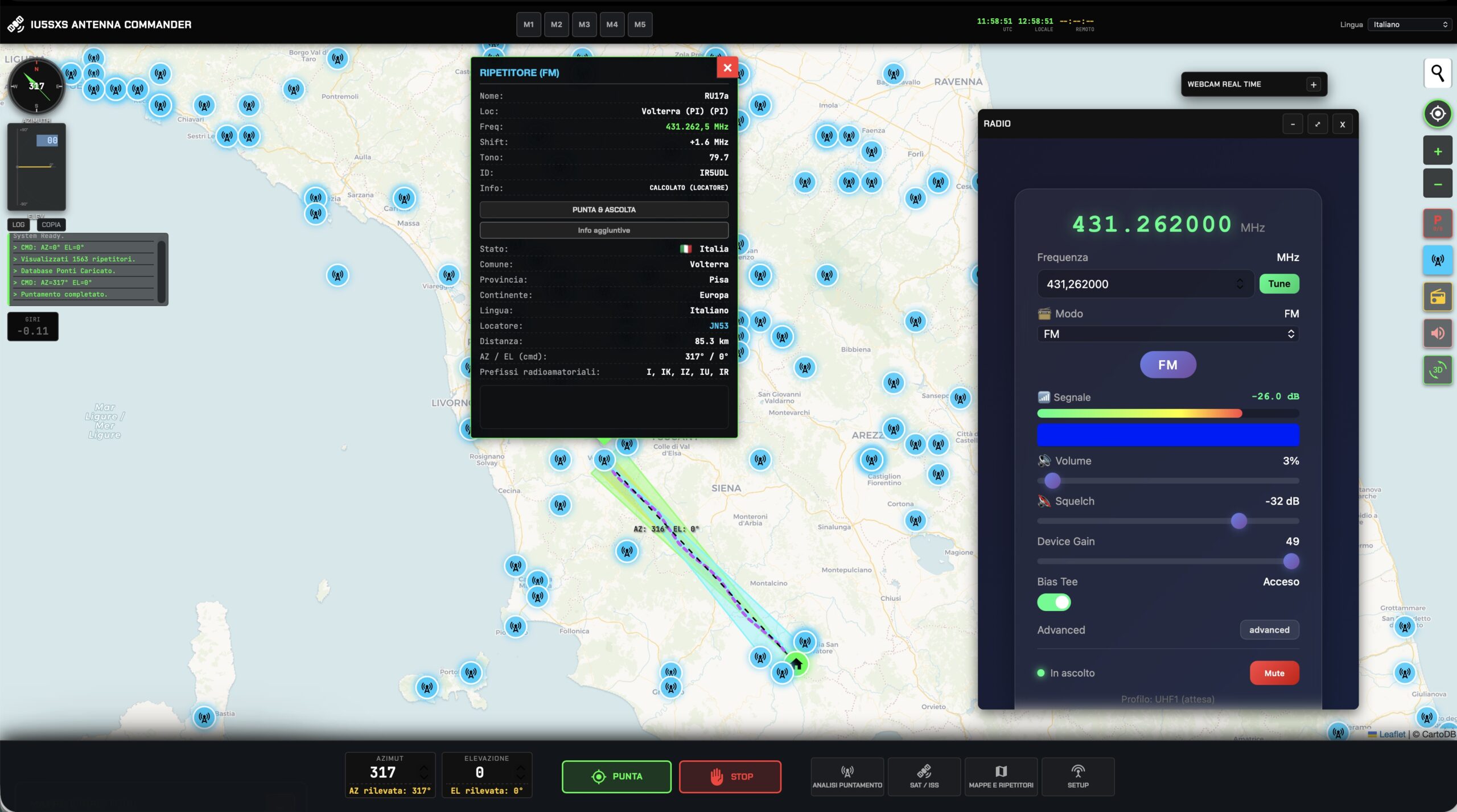

Jedna z praktických funkcií je databázový prístup k repeaterom a staniciam, z ktorých možno priamo vykonať pointing. To je zaujímavé najmä pre VHF/UHF operátorov, ktorí pracujú so smerovými systémami a nechcú ručne zadávať každý Azimut.

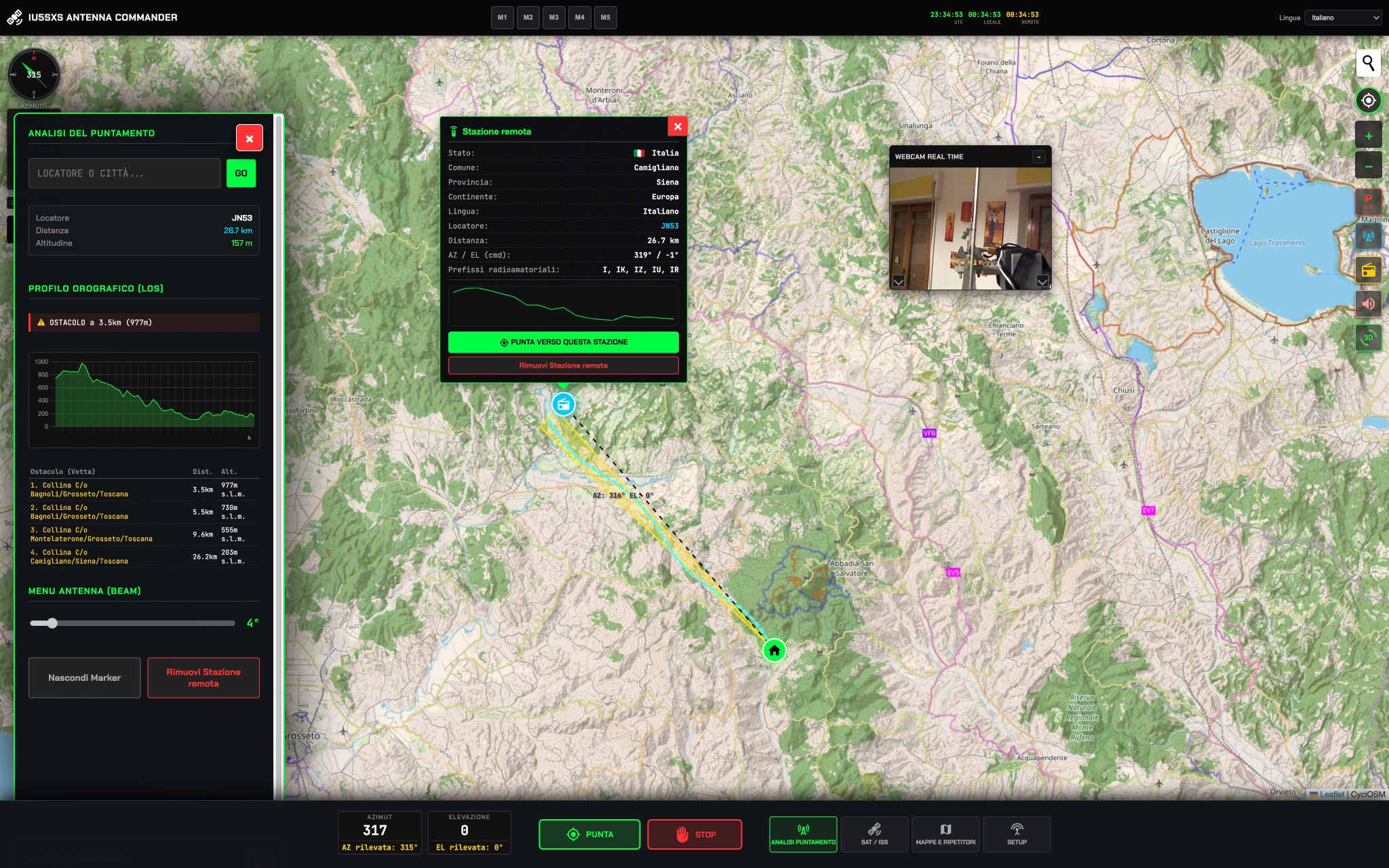

LOS a terénny profil

Veľmi zaujímavou technickou súčasťou je analýza line-of-sight a terénneho profilu. Pre rádioamatéra je to omnoho viac než pekná grafika.

Ak pracujete na 70 cm, 23 cm alebo vyššie, profil terénu medzi vaším QTH a cieľom často rozhoduje o úspechu spojenia. Antenna Commander umožňuje vizuálne analyzovať trasu a identifikovať geografické prekážky.

Takýto prístup ocenia najmä operátori venujúci sa troposférickým experimentom, mikrovlnným spojeniam a contest prevádzke.

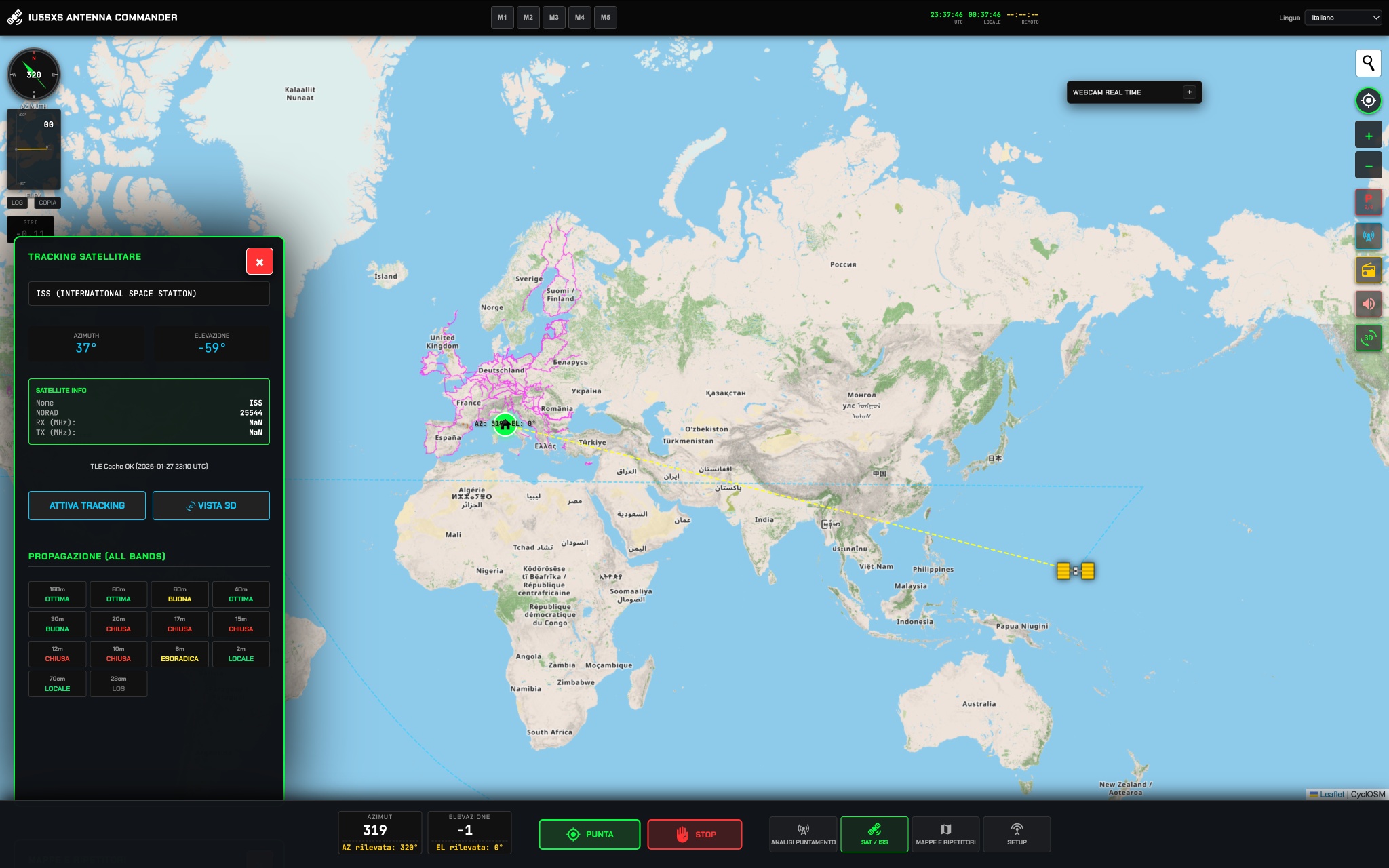

Satelitné sledovanie: ISS nie je jediný cieľ

Satelitná prevádzka býva často riešená samostatným software, napríklad Gpredict alebo proprietárnymi balíkmi. Antenna Commander túto funkcionalitu integruje priamo do hlavného rozhrania.

Projekt podporuje tracking rádioamatérskych aj meteorologických satelitov vrátane ISS.  To znamená, že ak máte AZ/EL Rotátor a vhodnú anténnu zostavu (napríklad cross-yagi alebo helix), systém dokáže slúžiť ako základné riadiace centrum pre satelitnú prevádzku.

Výhodou je jednotné workflow:

Pre portable satelitnú prevádzku to môže byť veľmi elegantné riešenie, pokiaľ používateľ postaví systém okolo Raspberry Pi a ľahkého rotátora.

Samozrejme, seriózni satelitní operátori budú riešiť aj Doppler korekcie TRX frekvencie, CAT synchronizáciu a presnosť tracking modelu. Antenna Commander nie je náhradou za komplexný satelitný mission-control stack, ale pre mnohé ham použitia je prakticky postačujúci.

Integrácia rádia a SDR

OpenWebRX+ ako prirodzený doplnok

Zaujímavým detailom projektu je integrácia SDR widgetu cez OpenWebRX+. To znamená, že ak máte v shacku SDR receiver, môžete jeho audio a spektrum sprístupniť priamo v tom istom browser rozhraní.

V praxi je to užitočné napríklad pri:

• monitorovaní majáka pred pokusom o spojenie,
• kontrole downlinku satelitu,
• overovaní obsadenosti frekvencie,
• pasívnom sledovaní band activity.

Pre contest operátora alebo DX-era to nie je len komfortná funkcia. Je to spôsob, ako zlúčiť smerovanie antény a RF monitoring do jedného pracovného priestoru.

TRX a Hamlib ekosystém

Projekt je koncipovaný s orientáciou na rádioamatérsku interoperabilitu. Web prezentácia projektu explicitne uvádza väzbu na Hamlib a SDR workflow.

To je dôležité, pretože Hamlib je v rádioamatérskom svete de facto štandard pre komunikáciu s TRX zariadeniami. Ak používate Icom, Yaesu, Kenwood alebo kompatibilný SDR transceiver, toto je správny smer integrácie.

Presný rozsah podpory konkrétnych modelov treba overovať podľa aktuálneho stavu projektu, ale architektúra je postavená správnym spôsobom.

Hardvérové požiadavky

Antenna Commander nie je cloudová služba. Beží lokálne, čo je z pohľadu rádioamatéra výhoda – systém zostáva vo vašom shacku a nie je závislý od externého backendu.

Treba dodať, že Raspberry Pi Zero zvládne základný hosting, ale pre komfortnejšiu prevádzku s viacerými widgetmi dáva väčší zmysel výkonnejší model.

Záverečné hodnotenie

Antenna Commander je zaujímavý open-source projekt, ktorý nehrá na efektnú prezentáciu, ale rieši reálny rádioamatérsky workflow. Najväčší prínos vidím v tom, že prepája viacero činností, ktoré operátor bežne rieši oddelene: mapy, pointing, satelitný tracking a SDR monitoring.

Pre klasického KV operátora s jednoduchým dipólom to pravdepodobne nebude nevyhnutný nástroj. Pre VHF/UHF rádioamatéra, satelitného operátora alebo technicky orientovaného experimentátora s rotátorom však ide o veľmi zaujímavý koncept.

Ak staviate moderný Raspberry Pi hamshack a chcete webové riadiace centrum pre anténny systém, Antenna Commander rozhodne stojí za testovanie.
