G0KSC LFA yagi: una nueva forma de potenciar yagi

Justin G0KSC publicado en la revista DUBUS una nueva forma de alimentar antenas yagi - Loop Fed Array (LFA). El radiador tiene la forma de un bucle de onda completa acostado en el espacio entre el reflector y el primer radiador..

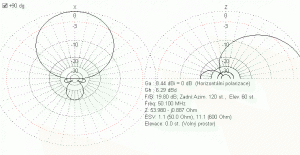

La ventaja es un patrón de radiación y una impedancia muy limpios. 50 ohmios en el punto de alimentación, que permite la alimentación directa con un cable coaxial. La ausencia de lóbulos laterales en el patrón de radiación tiene un efecto favorable en la ganancia de la antena así como en la supresión de la interferencia.. La posibilidad de alimentación directa con cable coaxial simplifica la construcción de la antena y asegura una excitación del emisor sin pérdidas en comparación con las antenas, que necesitan un miembro de ajuste.

Justin actualmente está modelando el nuevo LFA yagi y está esperando la confirmación de la patente.. La descripción de la yagi de 18 hilos en 2 m y la yagi de 5 hilos de bajo ruido en 6 m está disponible gratuitamente.. Puedes leer más en www.g0ksc.co.uk. Empezará la nueva moda de antenas LFA yagi?
