OTRSP práctico

También sientes que lo más nuevo TCVR, tak tým menej je prepojiteľný s niečím iným? Predstavte si, že si kúpite TCVR a po čase k nemu tranzistorový zosilňovač. Ten ale potrebuje prepínať dolnopriepustné filtre… a čo teraz? Ak na to výrobca TCVR-a pamätal, tak ho dokážete prepojiť tak, aby sa prepínanie realizovalo automaticky. Ďalšou možnosťou je zdieľanie CAT dát. Treťou možnosťou je, že zosilňovač si odmeria frekvenciu z vysielaného signálu a prepne dolnopriepustné filtre..Ale je to zlé riešenie pretože prepínanie prebieha už počas vysielania. Posledná možnosť je, že operátor prepne dolnopriepustné filtre ručne.

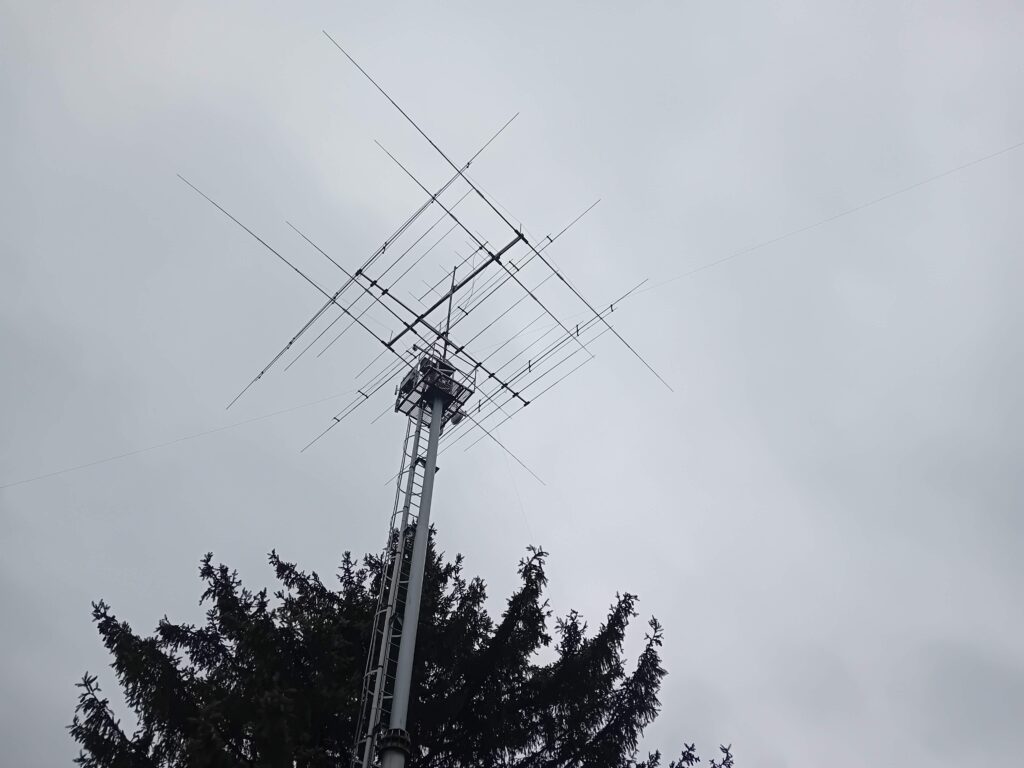

La situación se complica aún más si disponemos de más antenas para algunas bandas. Otro interruptor. Además del inconveniente obvio, también existe una mayor probabilidad de que algún interruptor no esté en la posición correcta durante la transmisión y se puedan producir daños en el equipo.

Imagínese cambiar a una banda diferente y cambiar automáticamente a la antena correcta. eso en VHF zadáte „DL“ alebo „JO50“ a hneď sa prepne pevne nasmerovaná yagi ¿Antena en esta dirección? Y por el contrario, escribo "9A", ¿entonces cambia a la segunda antena, giratoria?

Imagine que los filtros de paso bajo del amplificador se conmutan automáticamente aunque el TCVR no tenga salida de paso de banda. Imagina que el correcto cambia transvertor….

Solución: OTRSP. ¿Qué es?

OTRSP je jednoduchý sériový (RS-232 / USB-serial) protokol, pomocou ktorého môže contestový logger alebo iný program ovládať:

• Conmutador de dos radios (conmutación RX/TX entre dos transceptores)
• SO2R controladores
• Interruptores de antena
• interruptor de pedal / PTT routery
• Matriz CW/FSK/PTT
• Control de interruptor de auriculares/audio

Hay muchas opciones y suena complicado. Sin embargo, en la práctica es sencillo. ¿Cómo hacerlo?

Ejemplo práctico de OTRSP con N1MM+

Primero necesitaremos el decodificador OTRSP. Esto se puede lograr con costos mínimos. Arduino Nano a kódom K7MDL, ktorý nájdete napríklad na https://github.com/ok1cdj/OTRSP_BAND_DECODER . No se deje engañar por el nombre "BAND DECODER".

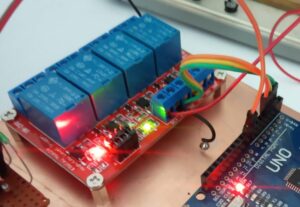

Esto asegurará la conversión al código BCD. Esto nos da la posibilidad de controlar directamente 4 interruptores o con un decodificador BCD, lo que nos da de 8 (decodificador DEC) a 16 salidas. Ejemplo de interruptor simple con placa de 4 relés

Estos módulos están disponibles, por ejemplo, a través de Techfun https://techfun.sk/produkt/4-kanalove-rele-s-jumperom-hl

Estos relés no están destinados a la conmutación de señales HF. Son adecuados para conmutar un interruptor VF especial o controlar un amplificador.

Para 16 salidas también se necesita un decodificador, por ejemplo https://remoteqth.com/bcd-to-16.php

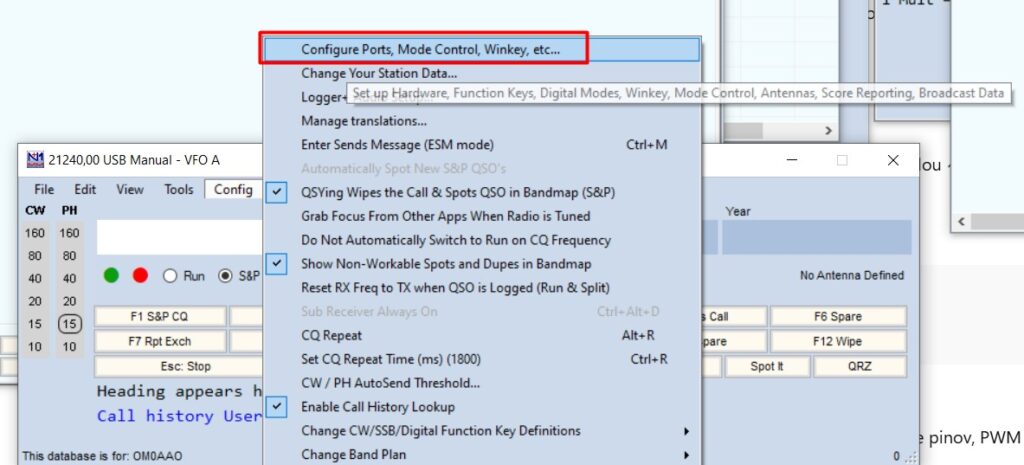

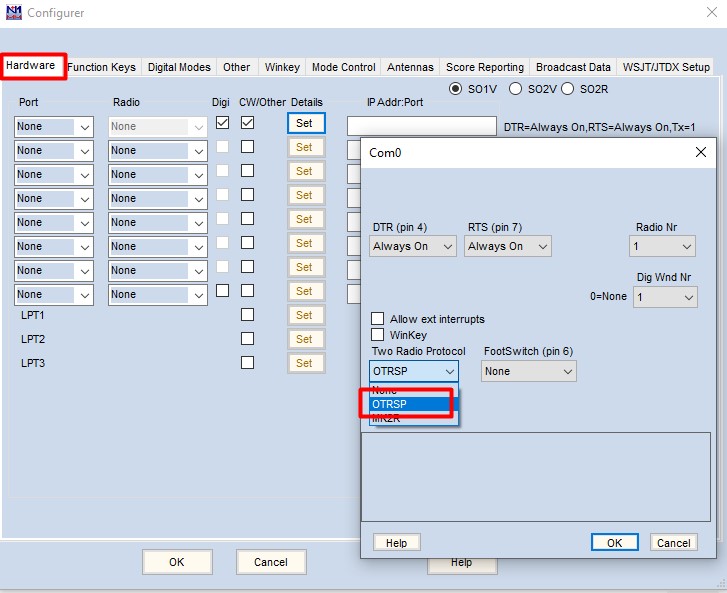

Po pripojení Arduina k PC spustíme N1MM+. Cez položku Config v menu prejdeme na možnosť Configure Ports, Mode Control, Winkey etc. V novom okne na záložke Hardware seleccione el puerto COM que se creó al conectar el Arduino a la PC y seleccione el protocolo OTRSP en él.

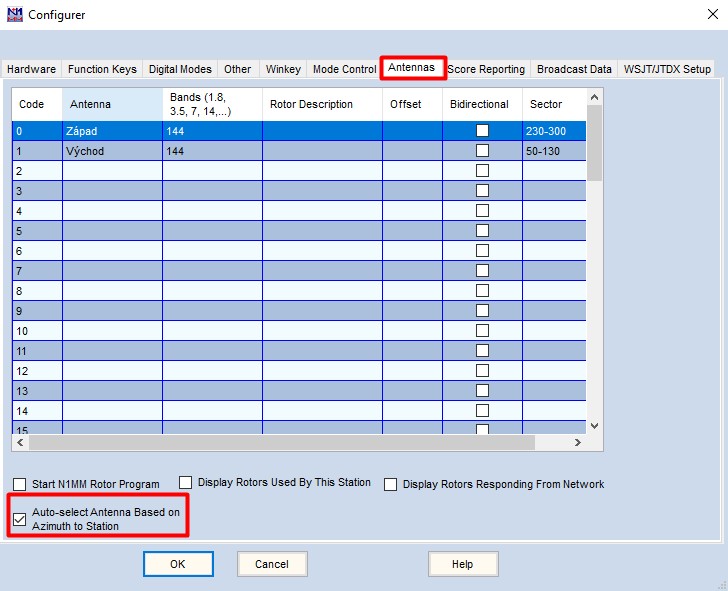

Na záložke Antennas Podemos definir una tabla de cambios. El ejemplo muestra un ejemplo de dos antenas en la banda de 144 MHz. El primero es para azimut 230 a 300 grados (llamado Oeste) y el otro es para azimut 50 a 130 grados (llamado Este). Al mismo tiempo, se activa la opción de seleccionar automáticamente una antena para una estación en una dirección determinada.

Primer CONSEJO

¿No cumple actualmente con la definición de conmutación automática? Utilice ALT+F9 para cambio manual.

Segundo CONSEJO

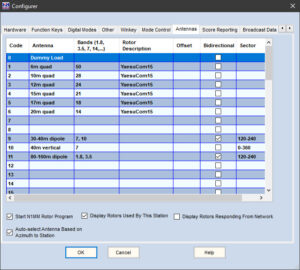

Si también ingresamos el nombre del rotador conectado en la tabla, se podrá controlar directamente desde N1MM+, donde la instrucción de rotación irá al rotador respectivo incluso si hay varios rotadores conectados.

Tercer CONSEJO

Si no te gusta N1MM+, pruébalo DXLog o Logger32 y otros que soportan OTRSP

Conclusión

OTRSP teda nie je niečo len pre co2años, ale prakticky využiteľná vec pre mnohých rádioamatérov. Možnou nevýhodou je, že prepínanie vyžaduje PC s logom. To ale nemusí byť nevýhoda – PC je dnes štandardom hamshacku.

Advertencia: en caso de falta de conexión al PC o pérdida de comunicación PC-Arduino, ¡el interruptor no funciona! El funcionamiento se puede verificar mediante LED en los tableros de relés.
