Yaesu FTDX-10 – émetteur-récepteur SDR hybride pour les applications exigeantes en HF et 50 MHz

Le Yaesu FTDX-10 est un émetteur-récepteur de bureau moderne conçu pour les opérations radioamateurs sur les bandes HF et 50 MHz. Il est basé sur la série FTDX101, plus performante, dont il conserve la plupart des technologies de réception, mais dans un format plus compact et abordable. Depuis son lancement, il a suscité un vif intérêt, notamment auprès des opérateurs spécialisés dans les liaisons DX, les concours et les modes numériques, grâce à l'alliance de l'architecture superhétérodyne classique et des technologies modernes. SDR traitement du signal.

Avantage technologique unique du FTDX-10

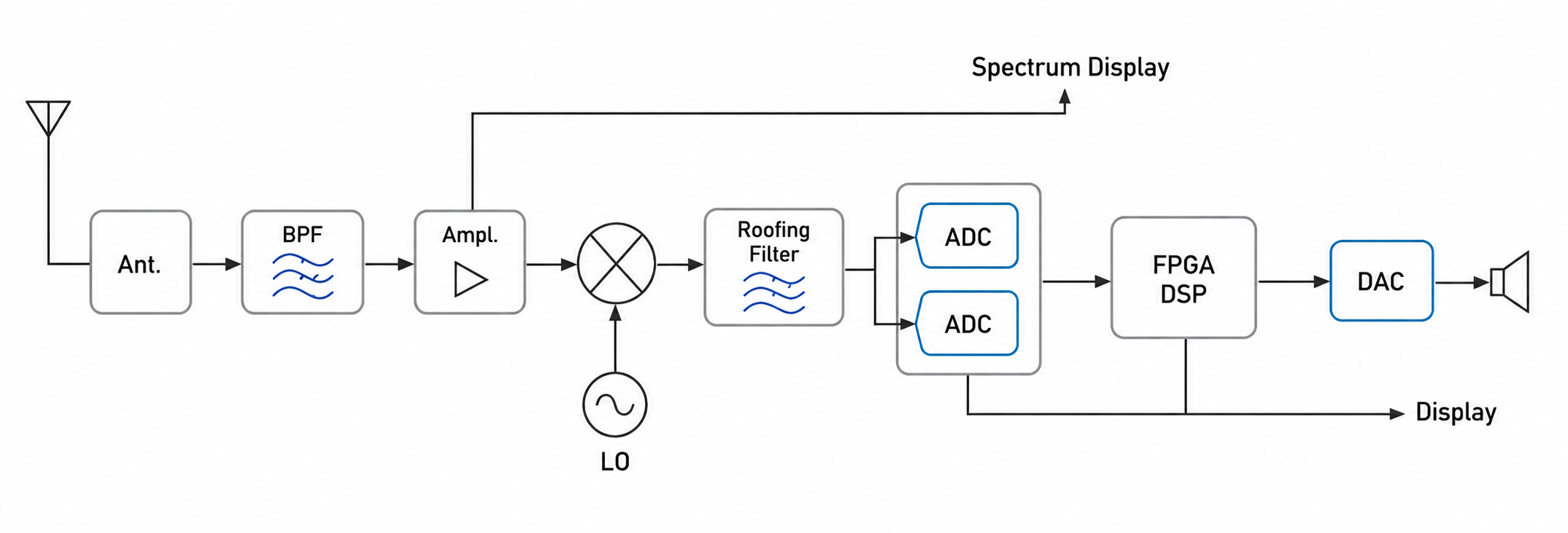

La principale caractéristique technique du FTDX-10 réside dans son architecture SDR hybride. Contrairement à de nombreux émetteurs-récepteurs à échantillonnage direct actuels, Yaesu utilise une combinaison d'un récepteur superhétérodyne classique avec une première fréquence intermédiaire de 9 MHz et un traitement SDR ultérieur.

Le signal traverse d'abord un ensemble de 15 filtres passe-bande commutables à l'entrée du récepteur. Viennent ensuite un premier mélangeur à haute impédance et trois filtres de toit. Ce n'est qu'après ces étapes que la numérisation et le traitement ultérieur sont effectués par le FPGA et le DSP. Ce concept réduit considérablement la charge du convertisseur analogique-numérique en présence de signaux hors canal importants et améliore la robustesse du récepteur en cas de trafic très dense. Les tests DC4KU démontrent que cette architecture combine avec succès la robustesse d'un récepteur analogique et la flexibilité de la technologie SDR.

L'importance pratique de ce concept est particulièrement évidente lors des concours ou lors d'opérations depuis des emplacements dotés de systèmes d'antennes puissants, où il existe un grand nombre de signaux forts à proximité de la station de réception.

Construction et paramètres de base du Yaesu FTDX-10

Le FTDX-10 utilise un oscillateur local HRDDS de 250 MHz et offre un large éventail de fonctions DSP, notamment le décalage FI, la largeur de bande, le DNF, le DNR, le filtre coupe-bande FI, le contour et l'APF. Il intègre également un égaliseur paramétrique à trois bandes pour le fonctionnement en BLU et la surveillance des signaux RF et BF.

Du point de vue du mode numérique, la carte son USB intégrée et l'interface CAT sont importantes, permettant une connexion facile aux programmes WSJT-X, JTDX, Fldigi ou N1MM+ sans interface audio externe.

Caractéristiques de réception dans les mesures de laboratoire

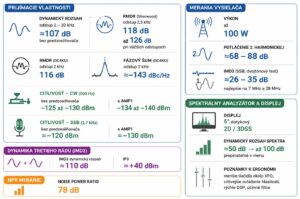

Résultats de mesure publiés Sherwood Engineering Le FTDX-10 figurait parmi les récepteurs les plus performants de son époque. Sa plage dynamique, mesurée par intervalles de 2 à 20 kHz, atteint environ 107 dB sans préamplificateur, une valeur typique des équipements de compétition haut de gamme.

Les mesures RMDR du mélange réciproque sont également très intéressantes. Sherwood a mesuré 118 dB pour un espacement de 2,5 kHz, cette valeur atteignant 126 dB pour des espacements plus importants. Ces résultats indiquent un très faible bruit de phase de l'oscillateur local.

Mesures indépendantes DC4KU Des résultats similaires ont été obtenus. À un espacement de 2 kHz, le RMDR mesuré était de 116 dB et le bruit de phase d'environ −143 dBc/Hz. L'auteur du test a qualifié ces valeurs d'excellentes et supérieures à IMD dynamika samotného prijímača.

À une bande passante CW de 500 Hz, la sensibilité sans préamplificateur était d'environ −125 à −130 dBm selon la bande. Après activation de l'AMP1, elle s'améliorait pour atteindre environ −134 à −140 dBm. À une bande passante SSB de 2,7 kHz, elle était d'environ −120 dBm sans préamplificateur et d'environ −130 dBm avec l'AMP1.

Dynamique du troisième ordre

Le DC4KU a mesuré une plage dynamique d'environ 110 dB lors du test IMD3 à deux tons et un IP3 calculé d'environ +40 dBm. Ces valeurs confirment la haute immunité du récepteur aux produits d'intermodulation provenant de signaux voisins puissants.

mesure NPR

L'ajout du rapport signal sur bruit (NPR) au test s'est avéré intéressant. La valeur obtenue de 78 dB figure parmi les très bons résultats et indique que le récepteur conserve une linéarité élevée même avec une charge de signal à large bande. L'auteur du test souligne que le NPR offre une image plus réaliste du comportement du récepteur que le test classique d'intermodulation (IMD) à deux tons.

mesures de l'émetteur

Les mesures de puissance ont confirmé que le FTDX-10 atteint facilement les 100 W déclarés.

La suppression de la seconde harmonique variait d'environ 68 à 88 dB selon la bande, ce qui répond aux exigences d'un émetteur-récepteur amateur moderne.

Lors du test SSB à deux tons, l'IMD3 variait entre 26 et 35 dB selon la bande. Les meilleurs résultats ont été obtenus à 7 MHz et 28 MHz.

Connaissances en analyse de spectre et en ergonomie

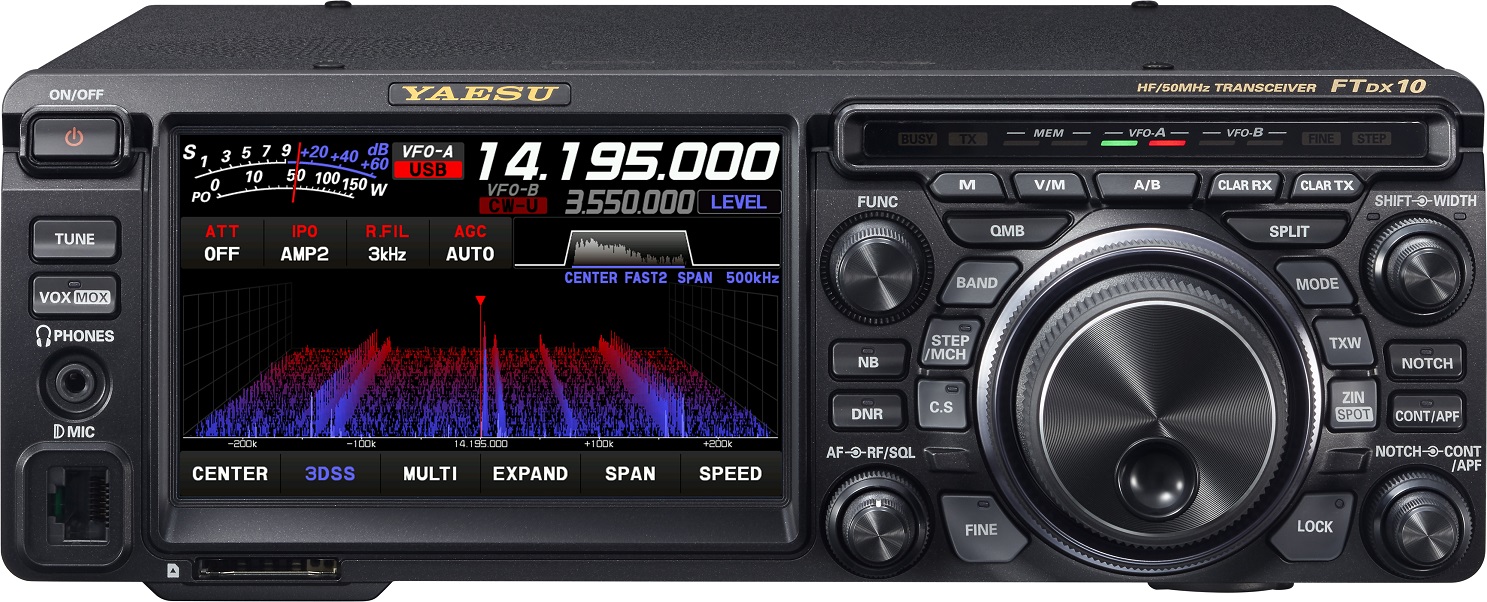

L'une des caractéristiques les plus remarquables du FTDX-10 est son écran tactile de 5 pouces avec analyseur de spectre et mode 3DSS. L'utilisateur peut travailler en mode 2D classique ou en affichage spectral tridimensionnel.

Les premières versions du firmware ont été critiquées pour leur plage dynamique limitée à environ 50 dB. Il s'est avéré par la suite que cette plage pouvait être étendue jusqu'à 100 dB dans le menu, ce qui a considérablement amélioré la visualisation de la bande passante.

Sur eHam et Reddit, certains utilisateurs pointent du doigt la petite taille des boutons de commande autour du VFO principal et la sensibilité accrue du réglage du volume, ce qui peut entraîner des décalages de fréquence indésirables. En revanche, ils apprécient la rapidité du traitement DSP, l'efficacité des filtres de toit et la qualité du récepteur, même dans des conditions difficiles.

Modules complémentaires et extensions compatibles

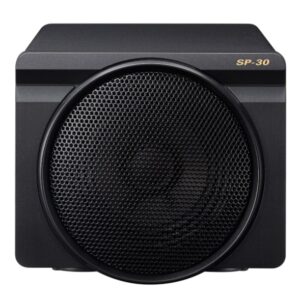

Haut-parleur externe SP-30

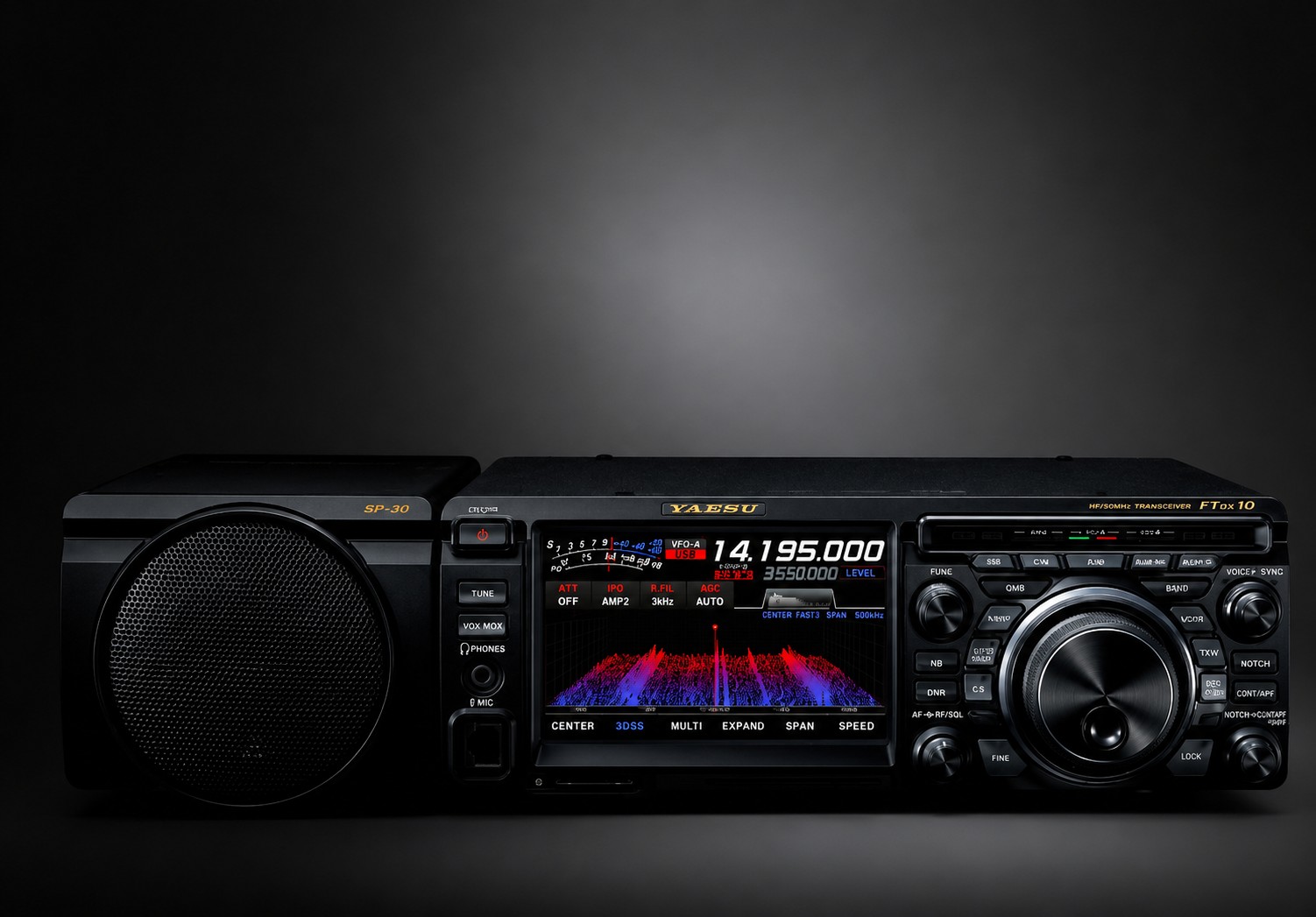

Le haut-parleur externe SP-30 est l'un des accessoires les plus souvent recommandés. Sherwood Engineering affirme que la qualité de réception CW et SSB est nettement améliorée avec un haut-parleur externe frontal par rapport à un haut-parleur placé sur le dessus de l'émetteur-récepteur.

SCU-LAN10

L'interface SCU-LAN10 est conçue pour la commande à distance. Elle permet de contrôler la station via un réseau local ou Internet et d'utiliser le logiciel Yaesu Remote Operation.

Moniteur externe

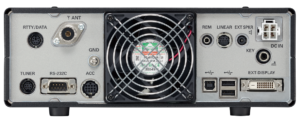

La sortie DVI-D permet de connecter un moniteur externe. Il s'agit d'une extension pratique de l'espace de travail pour les compétitions ou les modes numériques.

Clavier et souris USB

Le FTDX-10 prend en charge la connexion d'une souris USB, ce qui facilite grandement la navigation dans les menus et l'utilisation de l'interface tactile.

Vidéos YouTube

Les vidéos suivantes figurent parmi les sources d'information technique les plus précieuses concernant le FTDX-10 :

Analyse détaillée de l'architecture SDR hybride et expérience opérationnelle pratique.

Instructions pour le fonctionnement en mode split et l'utilisation de l'émetteur-récepteur en mode DX.

Analyse technique de l'architecture du récepteur recommandée par l'auteur du test DC4KU.

Analyse détaillée des fonctions et de la conception du récepteur.

Concurrents du Yaesu FTDX-10

Le Yaesu FTDX-10 appartient à la catégorie des émetteurs-récepteurs HF modernes de 100 W conçus pour les communications DX, les concours, les modes numériques et une utilisation quotidienne. Grâce à l'architecture hybride de son récepteur, il combine les caractéristiques d'un superhétérodyne classique avec les avantages du traitement du signal SDR. Plusieurs appareils sur le marché constituent ses concurrents directs, que ce soit en termes de prix, de technologie ou de public cible.

Icom IC-7300

IC-7300 Il s'agit de l'un des émetteurs-récepteurs radioamateurs les plus performants de la dernière décennie. Il utilise une architecture de signal RF à échantillonnage direct et offre un analyseur de spectre intégré, un écran tactile et une grande facilité d'utilisation. Comparé au FTDX-10, il présente un excellent rapport qualité-prix. Cependant, lors d'utilisations sur des bandes de fréquences très encombrées, le récepteur FTDX-10 est souvent considéré comme plus résistant aux signaux voisins puissants.

Yaesu FT-710 AESS

FT-710 Le FT-710 représente une approche plus moderne de Yaesu, basée sur la technologie SDR à échantillonnage direct. Il intègre certaines technologies issues de modèles plus performants, notamment des algorithmes DSP et un analyseur de spectre avancé. Dans la catégorie de prix inférieure au FTDX-10, il figure parmi les concurrents les plus sérieux. Le choix entre le FT-710 et le FTDX-10 dépend principalement de la préférence de l'utilisateur entre une architecture SDR moderne et une solution hybride avec filtres de toit.

Icom IC-7610

L'IC-7610 est un modèle haut de gamme. Il offre deux récepteurs indépendants, deux analyseurs de spectre distincts et une architecture d'échantillonnage direct. Il est principalement destiné aux radioamateurs DX exigeants et aux stations de concours. Comparé au FTDX-10, il offre un confort d'utilisation supérieur avec deux récepteurs, mais à un prix nettement plus élevé.

Kenwood TS-890S

Le TS-890S est destiné aux opérateurs qui privilégient les performances de réception. Il utilise un récepteur superhétérodyne avec des filtres de toit étroits et un traitement numérique poussé. Il est souvent considéré comme l'émetteur-récepteur de référence dans le milieu des concours. Comparé au FTDX-10, il offre une ergonomie supérieure et des options de configuration plus complètes, mais son prix est nettement plus élevé.

Yaesu FTDX101D

Le FTDX101D est un modèle haut de gamme de la gamme Yaesu. Il reprend la même philosophie de récepteur hybride, mais se distingue par un filtrage plus poussé du circuit d'entrée, un écran plus grand et deux récepteurs indépendants. Grâce à son matériel plus performant, il est principalement destiné aux stations de concours et de DX, où son potentiel de réception peut être pleinement exploité.

Comparaison des concurrents

Vidéo Yaesu FTDX-10 et ICOM IC-7300

Comparaison des propriétés de réception du Yaesu FTDX-10 et de l'ICOM IC-7300 en conditions d'utilisation pratiques.

Prix, remboursement et où acheter le Yaesu FTDX-10

À la mi-2025, le prix du nouveau FTDX-10 dans les magasins européens variait d'environ 1 500 € à 1 700 €, selon le marché et les promotions en cours.

Un facteur important est le programme de cashback régulier de Yaesu. Lors de récentes promotions, les distributeurs européens ont proposé un remboursement de 100 € sur le modèle FTDX-10. La validité et les conditions de l'offre varient selon l'opération du fabricant.

Sur le marché slovaque, ANICO est un vendeur réputé. En République tchèque, l'émetteur-récepteur est également disponible chez Elix ou WiMo. Avant tout achat, il est conseillé de vérifier les offres de remboursement en cours et la disponibilité des mises à jour du micrologiciel.

Conclusion

Le Yaesu FTDX-10 représente un compromis techniquement très intéressant entre un récepteur superhétérodyne classique et un SDR moderne. Son architecture hybride avec filtres de toit lui confère une excellente immunité aux signaux puissants, et les mesures en laboratoire confirment une large plage dynamique, un faible bruit de phase et une très bonne immunité. Pour les concours, les communications DX, les modes numériques et l'utilisation quotidienne, c'est un appareil dont les performances sont proches de celles d'émetteurs-récepteurs bien plus onéreux. Ses points faibles concernent principalement l'ergonomie des commandes et certaines fonctionnalités de l'analyseur de spectre, et non ses performances RF intrinsèques. Le récepteur demeure le principal atout du FTDX-10, qui figure depuis longtemps parmi les émetteurs-récepteurs les mieux notés de sa catégorie de prix.
