    Home»Contesting»N1MM+ SDR panadaptér s so zobrazením značiek z logu a DX clustra
    Contesting

    N1MM+ SDR panadaptér s so zobrazením značiek z logu a DX clustra

    om0aaoBy om0aao26. novembra 2020Nekomentované3 minúty čítania
    Facebook Twitter Pinterest LinkedIn Tumblr Email

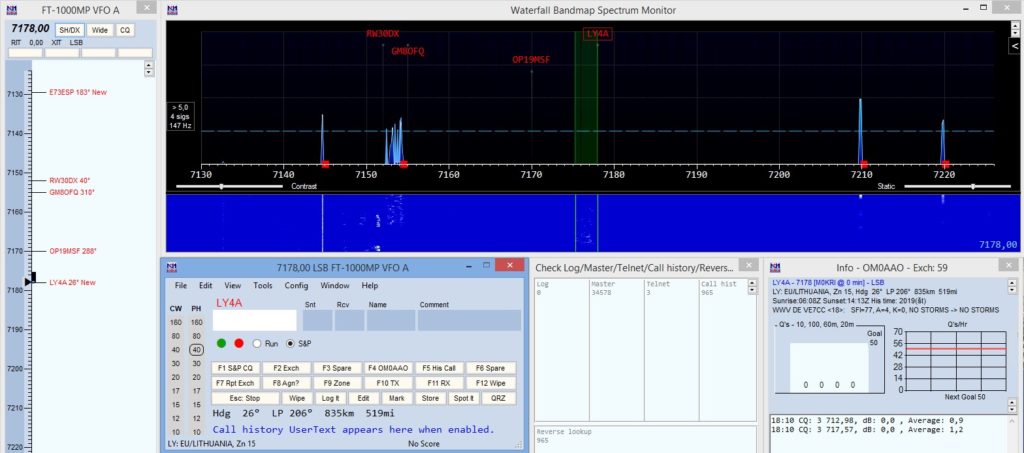

    N1MM SDR spektrum
    N1MM SDR spektrum

    Do N1MM+ contestového logu pribudlo okno spektrokopu. Pracuje na princípe SDR panadaptéra s väzbou na DX cluster a denník. Súčasťou je aj niekoľko zaujímavých technológií, napríklad vyhľadávanie voľného miesta na CQ alebo skokové ladenie po signáloch.

    Detail okna N1MM SDR spektra
    Detail okna N1MM SDR spektra

    N1MM+ dokáže získať dáta pre zobrazenie piatimi spôsobmi

    • cez CAT dáta z TCVR-a, ktoré to podporjú (novšie ICOM)
    • cez ExtIO DLL od SDR programu
    • priamo načítať IQ dáta (IC-7610)
    • požiť úrovňové dáta z iného zdroja (Flex SDR TCVR, N1MM spektrálne okná, Waterfall Bandmap programu
    • cez Airspy spyserver program

     Príklad prepojenia N1MM+ cez Win4Yaesu Suite:

    Waterfall Bandmap SDR program
    Waterfall Bandmap SDR program

    Vyskúšanú mám väzbu na Waterfall Bandmap software https://groups.io/g/waterfallbandmap. Zámerne som v zozname tento názov neprekladal. Ide o program, ktorý je určený pre SDRPlay, FunCubeProPlus, HackRF, LP-PAN, SDR-IQ, RTLSDR, SoftRock a podobné typy SDR prijímačov. Program je dostupný v tejto diskusnej skupine po registrácii.

    Waterfall Bandmap je možné pripojiť na medzifrekvenciu prijímača alebo na anténu. Ja mám z FT-1000MP vyvedenú medzifrekvenciu do klasického SDR prijímača pripojeného na zvukovú kartu. Keďže konfiguráciu som robil predtým už v rôznych SDR programoch, tak je to v podstate bežné nastavenie. Spočíva to v určení ovládača a vstupu zvukovej karty, šírky písma. Nastaviť je možné aj frekvenčný offset pokiaľ používate napríklad SDR so vzorkovaním na vysokej frekvencii (nie audio).

    Pôvodne som FT-1000MP napájal cez SDR prijímač do obľúbeného programu PowerSDR, čo síce fungovalo správne, ale nevýhodou bola absencia možného preladenia TCVR-a z tohto okna či presná znalosť odstupu signálu, ktorý na spektre vidieť a nehovoriac o zobrazení zalogovaných značiek a značiek z DX clustra. Akokoľvek, použiteľné to bolo a naviac to prináša aj ďalšie, a to pomerne kvalitné prijímače. Vyzeralo to takto:

    Na strane N1MM+ je potrebné nastaviť posielanie dát cez lokálny server (Configure Ports…, Broadcast Data), a to:

    Radio, zadajte 127.0.0.1:13063
    Spots , zadajte 127.0.0.1:13063

    Ostatné nastavenia sú logické, v okne spektra sa nastavuje zdroj dát. Po spustení Waterfall Bandmap programu tak dochádza k prenosu do okna N1MM+. Nastavením citlivosti a ďalších parametrov si okno upravíte podľa potreby, či už ide o citlivosť, rozlíšenie, farby atď. Odporúčam riadiť sa usmerneniami zo stránky https://n1mmwp.hamdocs.com/manual-windows/spectrum-display-window/

    Ukážka N1MM+ SDR panadaptér-u s so zobrazením značiek z logu a DX clustra:

    Pre efektívne používanie je k dispozícii viacero klávesových skratiek, napríklad SHIFT + šípka hore preladí TCVR na ďalší detekovaný signál v SDR spektre, kombinácia SHIFT + šípka dole ladí opačným smerom.

    Je ešte niečo, čo v N1MM+ nie je?

    contest N1MM prijímač SDR
