Každý aktívny rádioamatér to pozná. Sedíte v hamshacku, ladíte gombíkom TRX na prázdnom pásme a kladiete si otázku: Ide to dnes vôbec niekam? Sú podmienky šírenia úplne pod psa, alebo ma len nikto nepočuje kvôli lokálnemu rušeniu? V minulosti sme sa museli spoliehať na klasické majáky vysielajúce v dohodnutých segmentoch pásiem. Naladili ste frekvenciu majáku a ak ste ho počuli, vedeli ste, že cesta medzi jeho lokáciou a vaším QTH je otvorená. Tento tradičný koncept má však jednu zásadnú slabinu – hovorí vám iba to, ako počujete vy daný maják, ale nedáva žiadnu spätnú väzbu o tom, ako a kde je počuť váš vlastný signál.
Presne tu prichádza revolučná, unikátna výhoda, ktorú do rádioamatérskeho sveta priniesol Reverse beacon Network (RBN). RBN obracia tradičnú filozofiu o 180 stupňov. Namiesto toho, aby ste vy počúvali vzdialené majáky, celá sieť automatizovaných prijímačov po celom svete počúva vás. Stačí vyslať krátku výzvu (CQ) telegrafiou (CW) alebo digitálnym módom a v priebehu niekoľkých sekúnd presne vidíte, ktoré stanice na svete váš signál zachytili a s akou úrovňou šumu.
Táto spätná väzba v reálnom čase prináša rádioamatérom možnosti, o akých sa predchádzajúcim generáciám ani nesnívalo:
- Okamžitá analýza vyžarovacieho diagramu a efektivity antén: Chcete vedieť, či má vaša nová smerová anténa typu yagi skutočne taký predo-zadný pomer (F/B ratio), ako uvádza výrobca alebo simulačný softvér MMANA? Stačí vyslať výzvu do smeru hlavného laloku, pozrieť si reporty z RBN uzlov, potom otočiť anténu o 180 stupňov, zopakovať výzvu a porovnať hodnoty SNR (Signal-to-Noise Ratio). Žiadne dohadovanie sa na pásme so známymi, žiadne subjektívne hlásenia „päť deväť“. RBN vám poskytne tvrdé a nekompromisné dáta v decibeloch.
- Precízne testovanie portable zostáv: Ak radi vyrazíte na kopce v rámci SOTA (Summits on the Air) alebo aktivujete štvorce v GMA, s pomocou RBN ihneď zistíte, či vaša provizórna drôtová anténa či vertikál fungujú správne. Nemusíte čakať, kým vám niekto odpovie na výzvu – sieť RBN vás zaregistruje aj vtedy, keď sú reálni operátori práve neaktívni.
- Objektívne porovnanie dvoch rôznych antén: Pomocou anténneho prepínača môžete vyslať jednu výzvu na quad a druhú na dipól. Uzly RBN, ktoré zachytia obe relácie, vám ukážu presný rozdiel v zisku oboch anténnych systémov pre danú trasu šírenia.
- Sledovanie šírenia v reálnom čase s matematickou presnosťou: RBN neustále monitoruje stav ionosféry. Vďaka hustej sieti prijímačov vidíte otváranie pásiem minútu po minúte. Ak sa na 10 metroch objaví sporadická vrstva E (Es), RBN uzly to okamžite zaznamenajú a vy presne viete, kam nasmerovať svoje úsilie.
V článku sa dočítate
Čo je Reverse Beacon Network
Reverse Beacon Network je globálna, decentralizovaná sieť automatických rádioamatérskych prijímačov, ktoré nepretržite monitorujú amatérske pásma. Tieto špeciálne prijímacie stanice sa nazývajú „skimmery“ (odvodené od softvéru CW skimmer). Na rozdiel od bežného rádioamatéra, ktorý počúva vždy len jednu frekvenciu v jednom momente, dokáže moderný skimmer sledovať široké spektrum pásma naraz – často celých 192 kHz alebo dokonca viacero pásiem súčasne.
Základom celého systému je technológia SDR (Software Defined Radio) v spojení s pokročilým softvérom na spracovanie signálu a dekódovanie. Keď skimmer zachytí na pásme telegrafný signál (CW) alebo prevádzku v móde RTTY, softvér automaticky vykoná nasledujúce kroky:
- Identifikácia volacej značky: Algoritmus neustále hľadá sekvenciu „CQ“ nasledovanú rádioamatérskou značkou (napr. CQ CQ DE OM3ABC OM3ABC). Dokáže spoľahlivo izolovať značku aj v hustom rušení či pile-upe.
- Meranie frekvencie: Systém určí presnú frekvenciu vysielania s presnosťou na desatiny kilohertzu.
- Meranie sily signálu (SNR): Vypočíta sa pomer signálu k šumu vyjadrený v decibeloch (dB). Toto číslo udáva, o koľko dB signál vystupuje nad úroveň okolitého šumu na danom prijímacom stanovišti.
- Určenie rýchlosti vysielania: Pri CW prevádzke systém zmeria aj rýchlosť vyjadrenú v WPM (Words Per Minute).
- Odoslanie dát na centrálny server: Všetky tieto informácie (tzv. „spoty“) sú v zlomku sekundy odoslané prostredníctvom internetu do centrálnej databázy RBN.
Všetky tieto zozbierané dáta sú okamžite prístupné širokej verejnosti prostredníctvom webového rozhrania na adrese reversebeacon.net alebo cez protokol Telnet, ktorý využívajú takmer všetky moderné staničné denníky (logy) a súťažné softvéry (napr. N1MM, DXlog, TR4W). RBN tak tvorí chrbtovú kosť moderného rádioamatérskeho športu (contestingu) a DXingu.
História a začiatky Reverse Beacon Network
Projekt Reverse Beacon Network nevznikol ako komerčný produkt, ale ako čistá iniciatíva rádioamatérskych nadšencov, ktorí hľadali spôsob, ako posunúť monitorovanie podmienok šírenia do 21. storočia. Myšlienka sa začala formovať okolo roku 2008. Klúčovú úlohu pri zrode siete zohrali rádioamatéri Alex Shovkoplyas (VE3NEA), autor revolučného softvéru CW Skimmer, a Dick Green (WC1M) spolu s Peteom Smithom (N4ZR), ktorí videli obrovský potenciál v prepojení jednotlivých skimmerov do globálnej siete.
Pred vznikom RBN existoval Packet Cluster – sieť, kde rádioamatéri ručne zadávali spoty o staniciach, ktoré sami počuli. Tento systém bol však zaťažený ľudskou chybou, subjektívnym hodnotením a bol pomalý. Keď VE3NEA uviedol na trh softvér, ktorý dokázal automaticky dekódovať celé telegrafné pásmo pomocou širokopásmových prijímačov, rádioamatérska komunita rýchlo pochopila, že manuálne zadávanie spotov dostalo vážneho konkurenta.
Prvé testovacie verzie RBN spájali len hŕstku uzlov, prevažne v Severnej Amerike a Európe. Architektúra systému musela byť od začiatku navrhnutá tak, aby zvládala obrovský príval dát, najmä počas veľkých medzinárodných pretekov ako CQ WW DX contest, kedy frekvencia spotov dosahuje tisíce záznamov za minútu. Postupne sa k sieti pridávali ďalší dobrovoľníci, ktorí investovali do SDR hardvéru a poskytli svoje internetové pripojenie pre potreby komunity.
Dôležitým míľnikom bolo vybudovanie spoľahlivej serverovej infraštruktúry a vytvorenie otvorených štandardov pre distribúciu dát. RBN sa postupne integrovalo do siete DX Spider a iných clusterových uzlov. Dnes, po rokoch neustáleho vývoja, zahŕňa sieť stovky aktívnych skimmerov na všetkých kontinentoch vrátane Antarktídy a spracováva miliardy spotov ročne, pričom pôvodný webový portál nedávno prešiel kompletnou modernizáciou a prechodom na nové, rýchlejšie a responzívnejšie rozhranie.
Návod pre využitie Reverse Beacon Network
Používanie RBN je intuitívne, no pre plnohodnotné využitie jeho potenciálu je potrebné poznať štruktúru webového rozhrania a možnosti filtrácie dát. Nová verzia webu prináša modernú architektúru, ktorá funguje rýchlo aj na mobilných zariadeniach priamo v teréne (napr. na portable).
Základná práca s hlavnou tabuľkou (Main Grid)

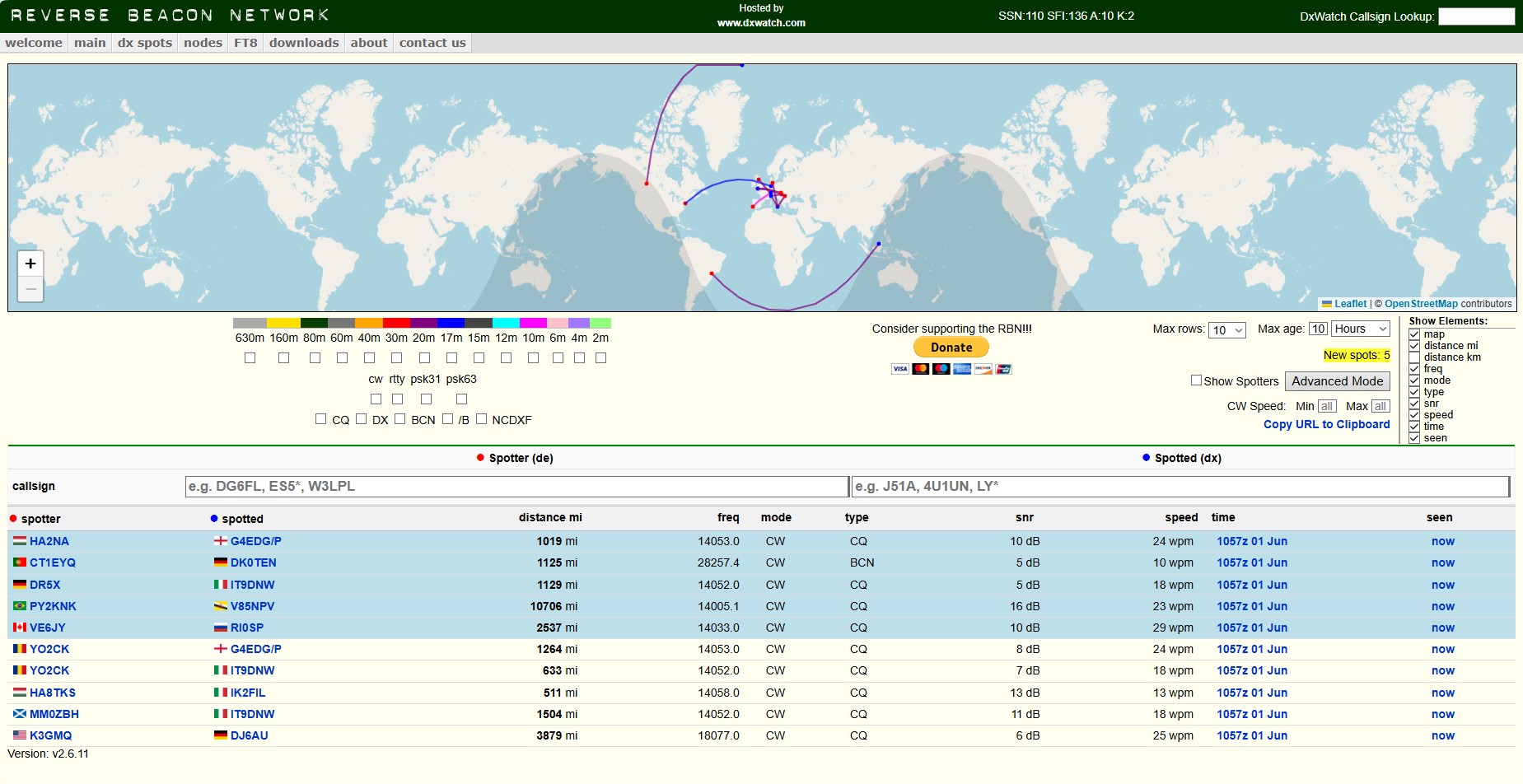

Po otvorení stránky reversebeacon.net sa dostanete na hlavný výpis spotov. Tabuľka obsahuje niekoľko kľúčových stĺpcov, ktoré je potrebné správne interpretovať:
| Názov stĺpca | Význam a interpretácia údajov |
|---|---|
| De (Skimmer) | Volacia značka uzla (skimmeru), ktorý signál zachytil. Podľa prefixu ihneď vidíte geografickú polohu prijímača. |
| DX (callsign) | Volacia značka vysielajúcej stanice, ktorá bola dekódovaná (teda vaša značka alebo značka hľadanej stanice). |
| Freq (kHz) | Presná frekvencia, na ktorej stanica vysielala. Umožňuje okamžité preladenie TRX. |
| Mode | Prevádzkový mód. Najčastejšie ide o CW, RTTY alebo digitálne módy zo suity WSJT-X (FT8/FT4). |
| SNR (dB) | Signal-to-Noise Ratio. Úroveň signálu nad šumom. Hodnoty nad 20 dB znamenajú silný signál, hodnoty okolo 1–5 dB sú na hranici čitateľnosti. |
| Speed (WPM) | Rýchlosť telegrafie vyjadrená v slovách za minútu. Užitočné pre odhad, či zvládnete QSO. |
| Time (UTC) | Presný čas zachytenia signálu v koordinovanom svetovom čase. Rádioamatéri zásadne nepoužívajú lokálny čas. |
Postup pre otestovanie vlastného signálu (krok za krokom)
- Zapnite svoj TRX a vyberte si voľnú frekvenciu v CW segmente pásma, o ktoré máte záujem (napríklad 14025 kHz na 20-metrovom pásme).
- Uistite sa, že váš Keyer alebo PC softvér generuje korektné CW znaky. RBN algoritmy sú citlivé na správne časovanie medzier medzi znakmi. Ak budete kľúčovať rukou s nepravidelnými dĺžkami čiarok a bodiek, skimmer vás nemusí správne dekódovať.
- Vysielajte klasickú formáciu výzvy. Odporúča sa formát:
CQ CQ DE OM3ABC OM3ABC OM3ABC K. Je dôležité zopakovať vlastnú značku aspoň dvakrát alebo trikrát, aby mal skimmer dostatok materiálu na analýzu a elimináciu šumu. - Otvorte si webovú stránku RBN a prejdite do sekcie vyhľadávania (Search) alebo filtrov. Do poľa „DX“ zadajte svoju vlastnú volaciu značku (v našom príklade OM3ABC).

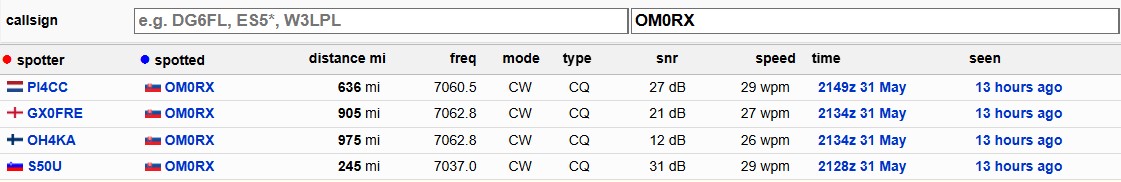

- Stlačte vyhľadávanie. Počas niekoľkých sekúnd (zvyčajne do pol minúty od ukončenia vysielania) uvidíte zoznam všetkých skimmerov, ktoré vás počuli, vrátane presnej hodnoty SNR.
Pokročilé filtrovanie na novom webe
Nové beta rozhranie RBN umožňuje vytvárať komplexné filtre. Nemusíte sa tak preberať tisíckami spotov, ktoré pre vás nemajú význam. Môžete si nastaviť filtre podľa nasledujúcich kritérií:
- Filtrovanie podľa kontinentu prijímača: Ak vás zaujíma, či sa pásmo otvára do Severnej Ameriky, nastavíte filter tak, aby zobrazoval iba spoty z uzlov nachádzajúcich sa v zóne NA (North America).
- Pásmové filtre: Môžete izolovať iba jedno konkrétne pásmo (napr. 160m pre nočné testy vertikálov alebo 6m pre sledovanie letných Es podmienok).
- Filtrovanie podľa sily signálu: Môžete zobraziť iba stanice s SNR vyšším ako napríklad 15 dB, čo vám pomôže identifikovať, kde máte skutočne stabilný a silný signál vhodný na nadviazanie rýchleho QSO.
Ďalší unikátny tip pre Reverse Beacon Network
Väčšina rádioamatérov používa RBN iba pasívne – pozrú sa na web, skontrolujú si spoty a tým to končí. Existuje však pokročilý spôsob využitia, ktorý posúva efektivitu práce v hamshacku na úplne novú úroveň: Integrácia RBN cez Telnet priamo do staničného denníka s dynamickým prepojením na riadenie TRX (CAT).
Ak prevádzkujete contestový log (napr. N1MM Plus) alebo pokročilý denník pre bežnú prevádzku (napr. Log4OM, DXKeeper), nemusíte mať vôbec otvorený webový prehliadač. V nastaveniach denníka vyhľadajte sekciu „Telnet Cluster“ a pripojte sa na jeden z verejných RBN agregačných serverov (napríklad telnet.reversebeacon.net na porte 7000).
Akonáhle toto prepojenie aktivujete, stane sa malý zázrak. Váš denník začne byť plnený stovkami spotov za sekundu. Sila tohto riešenia sa prejaví v dvoch scenároch:
Agresívny lov násobičov v contestoch (Search and Pounce)
Súťažný softvér dokáže filtrovať prichádzajúce RBN spoty a porovnávať ich s vašou databázou už nadviazaných spojení. Ak skimmer v USA zachytí vzácnu stanicu z Pacifiku, ktorú vy ešte nemáte v logu, softvér ju v okne clusteru okamžite zvýrazní červenou farbou ako novú DXCC alebo násobič. Vám stačí kliknúť myšou na tento spot – softvér cez CAT rozhranie okamžite preladí váš TRX na presnú frekvenciu danej stanice, nastaví správny mód (CW) a vy môžete ihneď volať. Celý proces od zachytenia stanice skimmerom na druhej strane planéty až po vaše zavolanie trvá menej ako dve sekundy.
Automatické stráženie kritickej frekvencie
Predstavte si, že čakáte na otvorenie pásma 6 metrov do špecifickej lokality, napríklad do Japonska (JA). Miesto nekonečného počúvania šumu môžete v logu nastaviť filter: Ak uzol v strednej Európe zachytí akúkoľvek stanicu s prefixom JA na pásme 50 MHz, spusti zvukový alarm. Vy môžete pokojne čítať rádioamatérsku literatúru alebo pracovať na inom projekte. RBN slúži ako váš neúnavný elektronický strážny pes, ktorý vás privolá k rádiu presne v tom momente, kedy je šírenie optimálne.
Tento prístup mení rádioamatérsku prevádzku z reaktívnej na proaktívnu. Namiesto náhodného hľadania a plytvania energiou využívate distribuovanú inteligenciu stoviek SDR prijímačov po celom svete, čo vám prináša obrovskú konkurenčnú výhodu, či už bojujete o popredné miesta v medzinárodnom conteste, alebo dopĺňate posledné chýbajúce políčka v tabuľke DXCC.
