Anténa 2 element inverted Vee beam 7MHz (40m)
Mnoho rádioamatérov považuje smerovú anténu na 7MHz za ťažko dosiahnuteľný cieľ vyžadujúci si vysoký anténny stožiar a množstvo duralu.
Pokiaľ je dostatok priestoru, ponúka sa iné riešenie v podobe „zabudnutého“ 2-elementového inverted Vee beam-u. Klasickú inverted Vee anténu pozná a používa mnoho rádioamatérov. Každý, kto si ju zhotovoval asi aj potvrdí, že je to ľahko zhotoviteľná a chodivá anténa. Pridaním jedného prvku vznikne dvojelementová fixná smerová anténa.
Video: test 2-element inverted V beam 7MHz (40m)
Anténu pritom dokáže postaviť jediná osoba a cena je veľmi nízka. Na videu je prvý RX test po dokončení. Porovnávanie prebehlo v popoludňajších hodinách. Druhá anténa je 1/4 vertikál na rozmernej plechovej streche, ktorý chodí veľmi dobre. Počuť, že DL/SP/I stanice sú na beam výrazne silnejšie, kým UA takmer bez zmeny – čo spôsobuje predo-zadný pomer antény. Výrazný rozdiel samozrejme spôsobuje aj rozličná polarizácia a vertikálny vyžarovací uhol antén. Všimnite si aj zmenu úrovne šumu v pozadí.
Test v CQ WW SSB contest-e
Anténa prešla aj náročným testom v podobe CQ WW SSB conteste. So 100W pomohla preraziť pile-upmi napríklad na KP2, VP2M, VP5, YN, 6Y, KP4, V2, HK, PJ4 atď. Laci OM/HA6NL s ňou v jedno bežné ráno robil 17x YV. Z tunajšieho QTH je to pritom najťažší smer úplne zakrytý horami…
RX porovanie 2el. inv.V beam 7MHz a 1/4 vertikálnej antény
Rozmery 2el. inverted Vee beam antény na 7MHz
Konštrukcia antény
Anténu je možné skonštruovať dvoma spôsobmi: ako závesnú alebo nesenú. V prvom prípade je potrebné nosné lanko natiahnuté v smere vyžarovania. Nesená anténa má vrcholy prvkov uchytené na podperách. Je len na individuálnych možnostiach, ktorý spôsob je vhodnejší. Dôležitým faktorom je výška nad zemou. U mňa je to 13m, čo je asi minimum.
Popis 2-element inverted V beam 7MHz antény nájdete v publikácii 73 Vertical, Beam and Triangle Antennas (MFJ, 1992). Nákres inšpiruje aj k spôsobu prepínania smerovania, ale túto možnosť som nevyskúšal.
Simulácia 2 elementového inverted Vee beam antény na 7MHz s výškou vrcholu 13m
Vypočítaný priebeh PSV antény

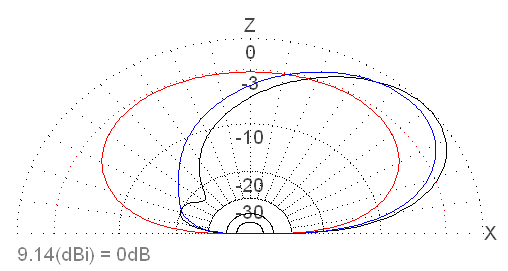

Porovnanie vyžarovacích diagramov troch antén na 7MHz v rovnakej výške: polvlnný dipól (červená), 2-element inverted V beam 7MHz (modrá), moxon anténa (čierna)
Simulácia 2-element inverted V beam 7MHz v MMANA programe ukazuje tieto výsledky: zisk 3,3dBd, F/B pomer 9,8dB a impedancia v rezonancii blízka 50ohm. Populárna HB9CV má lepšie vlastnosti (zisk 4,1dBd a F/B cca.20dB), je však realizovateľná?
Nesený 2-element inverted V beam 7MHz som realizoval s využitím kombinovaných stožiarov dural-sklolaminát. Najprv vyrobíme žiarič so stredovým izolátorom a napojením na koaxiálny káble. Pripevníme ho na stožiar, zdvihneme a stožiar ukotvíme. Konce žiariča nadstavíme tenkým horolezeckým lankom a natiahneme k úchytným bodom tak, aby inverted Vee vo vrchole malo uhol aspoň 100°. Drôt na direktor nafixujeme na druhý stožiar, zdvihneme a ukotvíme.

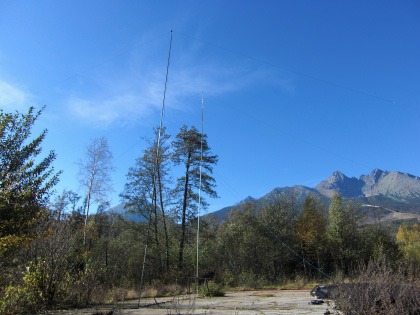

2-element inverted V beam 7MHz po dokončení

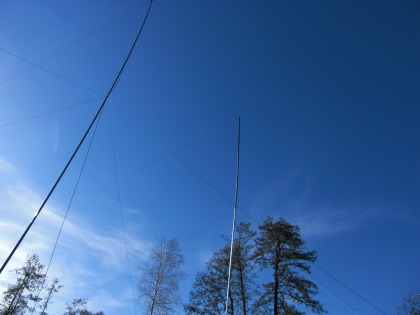

Detail stožiarov a kotiev 2-element inverted V beam 7MHz. V prípade dvoch a viacerých ľudí pri stavbe je možné pevnosť sústavy zvýšiť pridaním vymedzovacieho 6,22m lanka do vrcholov antény a kotevných šnúr z vrcholov stožiarov pred a za anténu
Nastavenie 2-element inverted V beam 7MHz
Výhoda tejto relatívne malej výšky je aj v tom, že anténu môžeme doladiť priamo zo zeme, len uvoľnením ramena prvku. Dĺžku prvkov upravujeme zásadne tak, aby bola zachovaná ich funkcia v anténe, t.j. direktor je od žiariča kratší o 4,8%. Naladenie nie je komplikované, je však trocha prácne. Veľmi užitočným pomocníkom je anténny analyzátor.

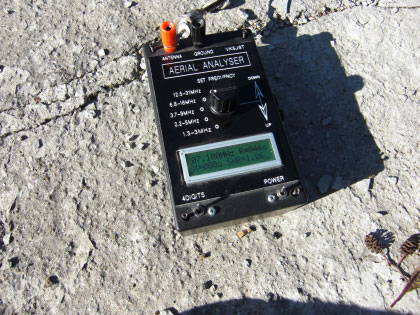

Meranie 2-element inverted V beam antény na 7100kHz, Z=46ohm +/-j0ohm

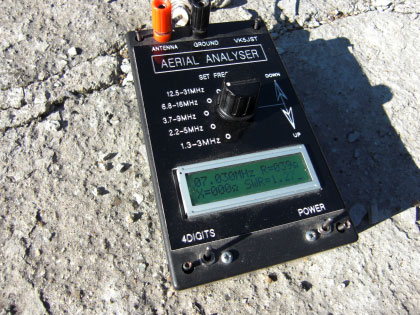

Meranie 2-element inverted V beam antény na 7030kHz, Z=39ohm +/-j0ohm

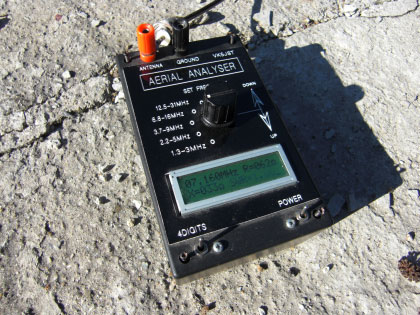

Meranie 2-element inverted V beam antény na 7160kHz, Z=62ohm +/-j33ohm
Možné vylepšenia 2-element inverted V beam 7MHz
Možností na vylepšenie je ešte niekoľko. Do napájacieho bodu je vhodné zaradiť balun 1:1. Asi najhodnejší je W1JR balun, ktorý sa dá zhotoviť ľahko aj v domácich podmienok v dobrej kvalite a vlastnostiach. Ďalšou možnosťou je už spomínaná zmena smerovania antény predĺžením direktora na reflektor. Núka sa aj pridanie ďalšieho prvku a zhotovenie ešte ziskovejšej antény.
2-element inverted V beam 7MHz spravil zo 7MHz pásma moje obľúbené. Nepridáte sa?
