Chris Day, ZL1CVD, z Nového Zélandu vyrába sériu príslušenstva pre transceivery Yaesu pod značkou CatMeters. Vlajkovým produktom radu je CatTouch – samostatný 4″ farebný dotykový displej pripojený cez CAT rozhranie transceivera, ktorý zobrazuje meracie, stavové a nastaviteľné parametre zariadenia v reálnom čase. Žiadny počítač, žiadny logovací softvér, žiadna závislosť od externého SW – CatTouch funguje ako autonómna operátorská konzola priamo na pracovnom stole.
V článku sa dočítate
Kompatibilita: pre ktoré transceivery je CatTouch dostupný
CatTouch existuje v dvoch základných hardwarových variantoch líšiacich sa typom CAT pripojenia, pričom každý variant pokrýva inú skupinu transceiverv Yaesu a vojenských rádiostaníc.
Verzia RS-232C
Určená pre transceivery s CAT portom na konektor RJ45 (Cisco console cable kompatibilný): FT-991, FT-991A, FTdx10, FTdx101D, FTdx101MP, FTdx1200, FTdx3000. S alternatívnym firmware tiež pre vojenské rádiostanice PRC-1099a a PRC-138. Napájanie je možné cez 2,1 mm DC jack (7–30 V DC), skrutkové svorky, Micro-B USB, USB-C alebo cez Power Over Serial (POS) z CatKnobz. Maximálny odber pri Wi-Fi obrazovke je 150 mA, na všetkých ostatných obrazovkách pod 100 mA.
Verzia TTL
Určená pre staršie Yaesu s Mini DIN 8 CAT portom: FT-710, FT-817, FT-817ND, FT-818ND, FT-857, FT-857D, FT-897, FT-897D. Napájanie je riešené priamo z portu TUNER/LINEAR – externý napájací zdroj nie je potrebný. Dôležité upozornenie: zapnutie CAT na porte TUNER/LINEAR deaktivuje ABCD band data tohto portu, čo znamená, že tunery ako FC-40 využívajúce ABCD band data nebudú fungovať. Power Over Serial táto verzia nepodporuje.
Pre operátorov FT-710 je dostupný aj adaptér CatAdapt, ktorý prevedie TTL CAT-3 na RS-232 kompatibilný výstup – umožňujúc paralelne prevádzkovať USB-CAT pre počítač (WSJT-X, logovací SW) a RS-232 CatTouch bez preopinovania káblov.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Displej | 4,0″ IPS TFT rezistívny touchscreen |
| Rozmery (Š × V × H) | 120 × 70 × 90 mm |
| Hmotnosť | 180 g |
| Voltmeter | Meria napájacie napätie CatTouch; rozlíšenie 0,1 V; aktualizácia každú minútu |
| SD karta | SDSC alebo SDHC; 2 / 4 / 8 / 16 GB; formát FAT16 alebo FAT32 |
| Micro-B USB | Monitorovanie CAT príkazov a vývoj |
| Konštrukcia šasi | 3D tlač z biodegradovateľného PLA; nevhodné pre priame slnečné žiarenie |
| Prevedenie | Desk (stolné) alebo Box; 3D STL súbory pre vlastnú tlač sú dostupné na stiahnutie |
| Napájacie napätie (RS-232C) | 7–30 V DC alebo 5 V cez Micro-B USB |
| Odber (RS-232C) | max. 150 mA (Wi-Fi obrazovka); pod 100 mA (ostatné obrazovky) |
| Napájanie (TTL) | Z portu TUNER/LINEAR transceivera; externý zdroj nie je potrebný |
| Aktualizácia firmware | Cez SD kartu (FAT32, súbor CatTouch.fw v root adresári) |
| Balenie | CAT kábel + dotykové pero (stylus) |
| Cena | US$140 + poštovné od US$20,75 celosvetovo |
Prehľad obrazoviek a režimov zobrazenia
CatTouch ponúka viaceré obrazovky prepínateľné záložkami pozdĺž spodného okraja displeja. Implicitnou obrazovkou po zapnutí je MTR; používateľ si môže predvoliť inú.

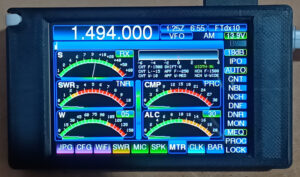

MTR – analógové meradlá
Hlavná pracovná obrazovka. V hornej časti je zobrazená frekvencia, čas (lokálny aj svetový/UTC) a model transceivera. Pod tým VFO/MEM, mód a napájacie napätie. S-meter s indikátorom RX/TX, IF Chart zobrazujúci contour, shift, width, notch a APF (obzvlášť užitočné pri FT-991A), SWR meter s tlačidlom zapínania ATU, CMP meter so stavom PROC, Watt meter s nastaveným maximálnym TX výkonom a ALC meter so ziskom mikrofónu. Priebežný histogram S-metra ukladá posledných 7 minút aktivity na frekvenciu. Na pravej strane sú touch tlačidlá pre okamžité prepínanie: Roofing filter, ATT, AMP1/2/IPO, AGC, Contour, NB, Notch, DNF, DNR, TX Monitor, MEQ, PROC a Keylock.

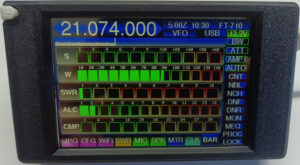

BAR – stĺpcové meradlá
Veľké farebné stĺpcové metriky ideálne pre digitálne módy FT8, FT4 a podobné, kde je potrebný rýchly vizuálny prehľad o S-metri, výkone, SWR, ALC a CMP súčasne. Rovnaký stĺpec touch tlačidiel pre nastavenia ako na MTR obrazovke.

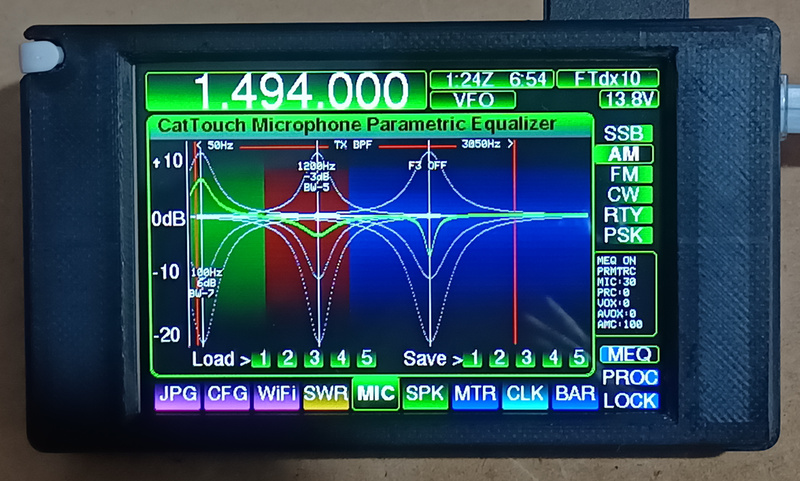

MIC – grafický parametrický ekvalizér mikrofónu
Zobrazuje parametrický ekvalizér mikrofónu (PARA alebo PPARA) podľa aktuálneho nastavenia transceivera. Dotykovou úpravou sa mení frekvencia a úroveň pre jednotlivé pásma priamo na displeji bez vstupu do menu. TX šírka pásma pre zvolený mód je zvýraznená červenou. Nastavenia je možné uložiť alebo načítať z EEPROM alebo SD karty a prenášať medzi kompatibilnými transceivermi.

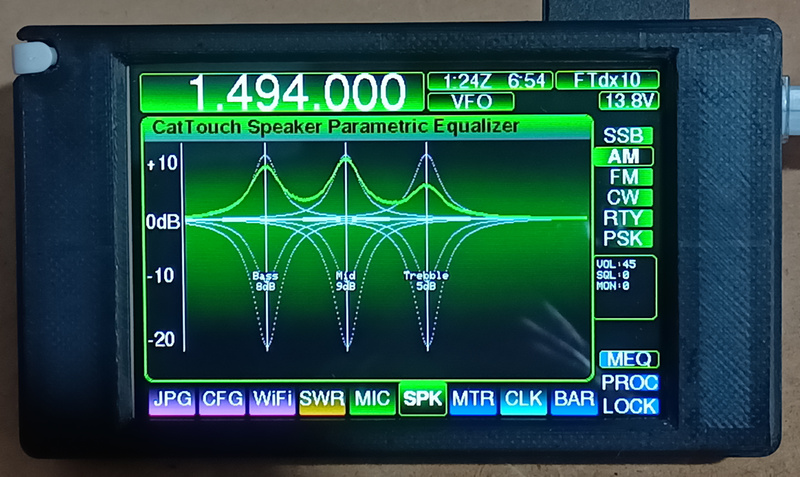

SPK – ekvalizér reproduktora
Ťahaním krivky sa menia úrovne basov, stredov a výšok. Červenými čiarami sú zobrazené LCUT a HCUT frekvencie a svahy, ak sú aktívne. Ekvalizér reproduktora podporujú len FTdx10 a FT-710.

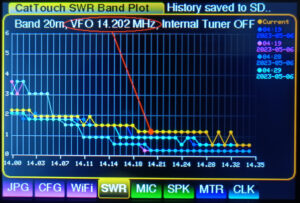

SWR – meranie SWR po celom pásme
CatTouch automaticky prejde celé aktuálne naladené pásmo a zmeria 40 bodov SWR. Výsledok je zobrazený ako farebne odlíšený graf. Ak je vložená SD karta, históriu meraní je možné porovnávať medzi sebou podľa dátumu a času (UTC). Meranie prebieha v móde FM bez modulácie, pretože FM generuje stabilný nosný kmit konštantnej amplitúdy bez nutnosti dodatočnej konfigurácie – na rozdiel od CW (kde môže byť CAT TX nastavaný tak, že nosič nevznikne) alebo AM (pomalá stabilizácia ALC). CatTouch neovláda žiadny externý ani interný tuner – ten musí operátor nastaviť manuálne pred spustením testu.
CLK, WiFi, JPG, CFG
CLK zobrazuje hodiny v svetovom aj lokálnom čase (offset ±14 hodín v 15-minútových krokoch nastaviteľný na CFG obrazovke) – vhodné pre SOTA, POTA a Field Day záznamy. WiFi obsahuje skener 2,4 GHz kanálov pre nájdenie najmenej obsadeného kanálu. JPG zobrazuje slideshow obrázkov 480×320 px z SD karty (diplomy, QSL karty). CFG slúži na kalibráciu a prispôsobenie zariadenia.
Videá
Nasledujúce video od K6UDA Radio (YouTube) je recenzia CatTouch pri praktickom použití na transceiveroch Yaesu novej generácie:
Oficiálne predstavenie CatTouch pre staré Yaesu (FT-817, FT-818, FT-857, FT-897) od autora ZL1CVD:
Predstavenie CatTouch pre nové Yaesu (FT-991A, FTdx10, FTdx101, FT-710 a ďalšie) od autora ZL1CVD:
Hodnotenia a skúsenosti používateľov
2E0BAF vo svojej recenzii opisuje CatTouch ako pekne spracovaný, kompaktný a funkčný prístroj, ktorý robí presne to, čo sľubuje: zobrazuje viacero meradiel súčasne a umožňuje prepínanie nastavení bez vstupu do menu. Oceňuje rýchlosť a jednoduchosť prepínania obrazoviek pomocou záložiek. Kriticky sa vyjadruje k situácii pri súčasnom prevádzke s WSJT-X na FT-710, kde nastáva konflikt CAT požiadaviek, ktorý spôsobuje pády WSJT-X. Podľa vyjadrenia autora ZL1CVD ide o chybu na strane Yaesu firmware FT-710 a Hamlib – konkrétne FT-710 odpovedá na CAT príkaz otáznikom (?), čo nie je HAMLIB knižnicou korektne spracované. Na FT-991, FT-991A, FTdx10, FTdx101D a FTdx101MP sa tento problém nevyskytuje. Ako fungujúca alternatíva k WSJT-X je odporúčaný MSHV od LZ2HV.
Autor ZL1CVD si zaslúži pochvalu za zákaznícku podporu – 2E0BAF omylom objednal nesprávnu verziu a Chris odoslal správnu ešte pred prijatím vrátenej jednotky, čím eliminoval čakaciu dobu.
„It looks good, it’s well made and hooked up to my FT-710 in isolation it works exactly how it should do. All the displays work and it’s quick and easy to switch from one display to another using the on screen buttons along the bottom.“ – 2E0BAF
Na eHam.net má CatTouch vlastnú produktovú stránku s recenziami od používateľov dostupnými na adrese eham.net/reviews/view-product?id=15561.
Praktická poznámka: FT-710 a CAT konflikty
Použitie CatTouch TTL verzie na FT-710 súčasne s WSJT-X vyžaduje buď nastavenie CAT polling intervalu v WSJT-X na 10 sekúnd a vyššiu CAT rýchlosť (115200 baud), alebo prechod na MSHV. Alternatívou je použiť adaptér CatAdapt a RS-232C verziu CatTouch, čím sa CAT-3 oddelí od USB-CAT portov CAT-1 a CAT-2, na ktorých beží WSJT-X. Ostatné modely (FT-991A, FTdx10, FTdx101) nemajú s paralelnou prevádzkou žiadne problémy.
Kde kúpiť
CatTouch je dostupný výhradne priamo od autora cez webové stránky catmeters.com a catknobz.com, alebo cez eBay predajcu c_day-nz. Podvody a falšovaní predajcovia (napríklad na Facebooku) sú zdokumentovanou hrozbou – výrobca na ne výslovne upozorňuje. Platba prebieha cez PayPal. Dodanie je cez NZ Post Air Mail s poistením a sledovaním do všetkých krajín, doba doručenia 10 až 25 pracovných dní. Poštovné od US$20,75. Pre zákazníkov v USA sa od zrušenia de minimis výnimky uplatňuje 15% clo pri dovoze, ktoré hradí kupujúci.
