V ére softvérovo definovaného rádia (SDR) sa rádioamatérske pracovisko dramaticky zmenilo. Hardware už netvorí samostatný svet, ale je úzko prepojený so softvérovými logovacími programami, digitálnymi dekodérmi, panadaptérmi, riadením koncových zosilňovačov a anténnych prepínačov. Vzniká tak náročný ekosystém dátových tokov, kde je potrebné bezchybne distribuovať CAT rozhrania, skimmerové dáta, audio signály a CW kľúčovanie medzi rôznymi aplikáciami.
Práve túto oblasť rieši softvérový balík SDC (Software Defined Connectors), ktorého autorom je Yuri Pavlov, UT4LW. SDC predstavuje modulárny švajčiarsky nôž pre digitálnu infraštruktúru modernej rádioamatérskej stanice. Softvér bol pôvodne vyvinutý ako podporný nástroj pre transceiver SunSDR2 a platformu ExpertSDR, avšak časom prerástol do univerzálneho riešenia použiteľného s akýmkoľvek moderným SDR alebo klasickým transceiverom podporujúcim CAT protokol alebo TCI (Transceiver Control Interface).
V článku sa dočítate

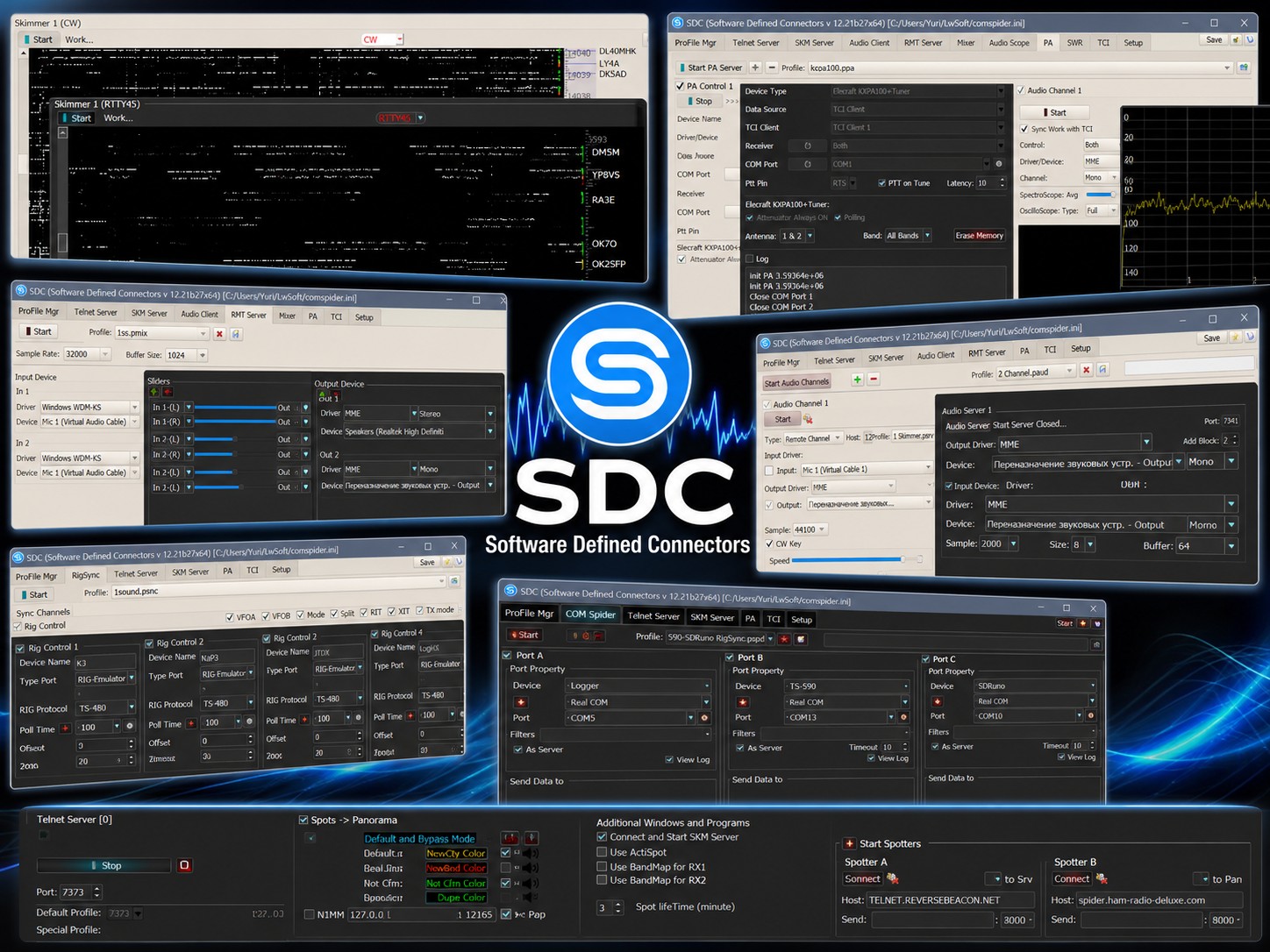

Zloženie a architektúra SDC
Aplikácia SDC je navrhnutá ako viacvláknový systém pozostávajúci z niekoľkých nezávislých, no vzájomne prepojených modulov. Každý modul plní špecifickú funkciu pri spracovaní dát alebo signálu, čím odpadá potreba inštalovať množstvo čiastkových utilít tretích strán.
| Modul SDC | Hlavná funkcia a určenie |
|---|---|
| SKM Server | Viackanálový CW skimmer s vysokou rýchlosťou dekódovania pre IQ signály. |
| Telnet Server | Agregácia, filtrácia a distribuovanie DX spotov z rôznych zdrojov do logov. |
| COM Spider | Virtuálna matica pre spájanie, preposielanie a rozbočovanie COM portov a CAT dát. |
| RIG Sync | Synchronizácia kmitočtu, druhu prevádzky a stavu medzi viacerými zariadeniami a logmi. |
| Remote Audio & COM port | Prenos zvuku a riadiacich dát cez lokálnu sieť LAN alebo internet bez straty kvality. |
| Audio Mixer | Flexibilné smerovanie a mixovanie zvukových kanálov medzi rádioamatérskymi aplikáciami. |
| Audio Scope | Spektrálny a časový vizuálny rozbor zvukového signálu pre presné nastavenie modulácie. |
| PA Control | Automatizované riadenie a monitoring koncových zosilňovačov (napr. Expert 1K-FA, 1.3K-FA). |
| Contest | Integrovaný pretekový modul podporujúci ESM logiku, kľúčovanie a dekódovanie. |

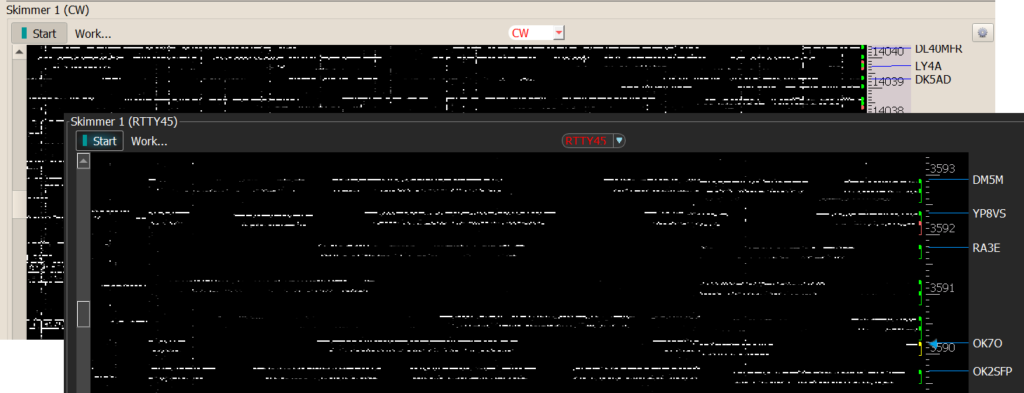

SKM Server (CW Skimmer)
SKM Server je pravdepodobne najvýkonnejšou súčasťou celého balíka SDC. Ide o vysokorýchlostný, viackanálový CW dekodér, ktorý spracováva priamo širokopásmový IQ signál z SDR prijímača. Na rozdiel od klasických riešení využíva algoritmy optimalizované pre viacjadrové procesory, čo umožňuje paralelnú analýzu stoviek signálov súčasne s minimálnou záťažou systému.
Medzi kľúčové vlastnosti SKM Servera patrí schopnosť dekódovať CW signály aj v podmienkach silného rušenia a vysokého záseku pásma počas závodov. Dekódované značky sú v reálnom čase dopĺňané o presný kmitočet a úroveň signálu (SNR). SKM Server dokáže spolupracovať s TCI rozhraním, čím získava IQ dáta bez potreby nastavovania virtuálnych zvukovíc (VAC), čím sa výrazne znižuje latencia aj náročnosť na konfiguráciu.
Ukážka využitia SDC

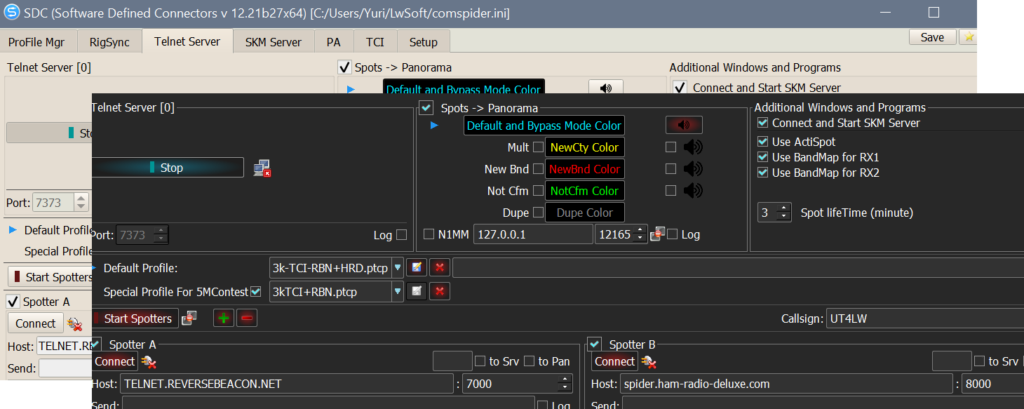

Telnet Server
Modul Telnet Server funguje ako centrálny uzol pre prácu s DX spotmi. Zhromažďuje dáta z lokálneho SKM Servera, zo sieťových DX clusterov a z riadiacich pretekových logov. Všetky tieto dáta spája do jedného toku, ktorý následne distribuuje pripojeným klientom (napr. N1MM+, DXLab, Logger32 alebo rozhranie transceivera).
Významnou vlastnosťou je pokročilá filtrácia spotov. Telnet Server dokáže eliminovať duplicitné značky, filtrovať spoty podľa pásiem, pracovných módov, vlastných pravidiel alebo zemepisnej polohy. V spojení s vlastným SKM Serverom tak operátor získa okamžitý prehľad o staniciach vysielajúcich na pásme bez toho, aby bol závislý od externého internetového pripojenia.
Konfigurácia Telnet Servera v prostredí SDC
Video ukazuje postup prepojenia Telnet Servera s logovacími programami a nastavenie filtrov pre efektívny príjem spotov.

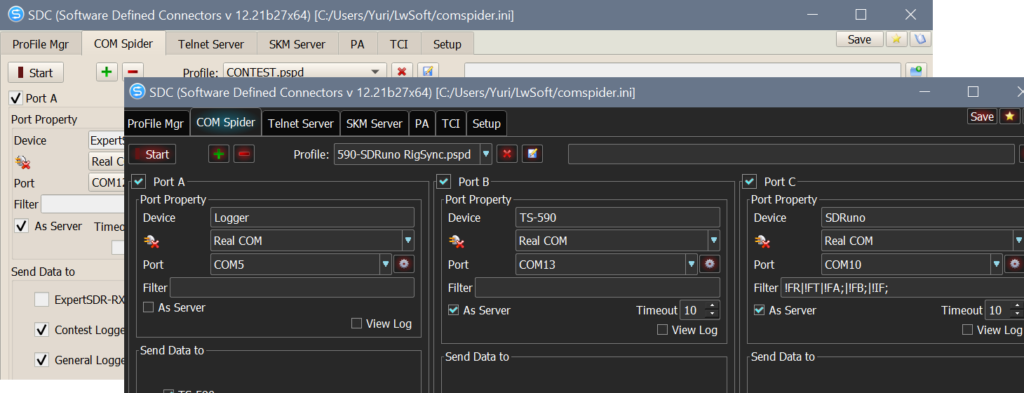

COM Spider
Virtuálne prepojenie COM portov býva v prostredí Windows často najslabším článkom rádioamatérskej zostavy. COM Spider v SDC nahrádza klasické rozbočovače typu VSPE alebo LP-Bridge. Umožňuje vytvárať zložité matice prepojení medzi fyzickými a virtuálnymi sériovými portami.
COM Spider zvláda obojsmerné preposielanie CAT príkazov, rozbočovanie jedného fyzického portu pre viacero aplikácií súčasne, modifikáciu baudovej rýchlosti na letku a tvorbu vlastných pravidiel pre kľúčovanie CW (DTR/RTS) alebo prepínanie PTT. Systém pracuje s vysokou časovou presnosťou, čím predchádza kolíziám na CAT zbernici.

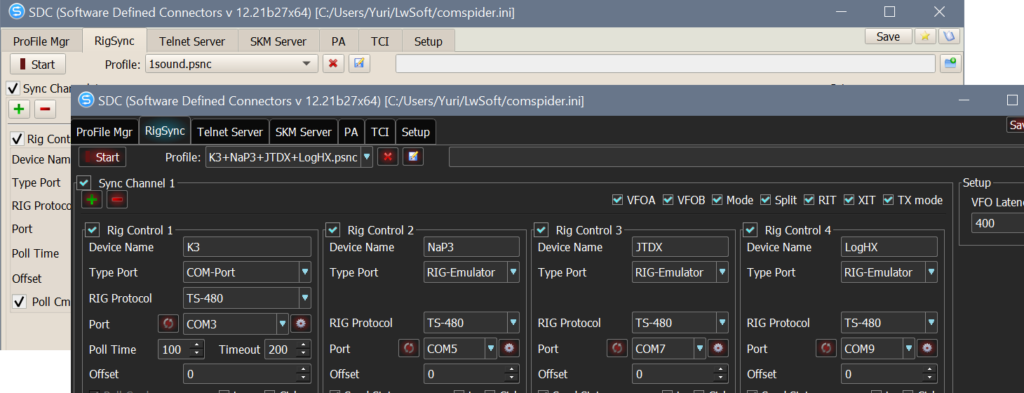

RIG Sync
Modul RIG Sync slúži na vzájomnú synchronizáciu dvoch alebo viacerých transceiverov či prijímačov. V praxi nájde uplatnenie najmä pri prevádzke typu SO2R (Single Operator 2 Radios), pri meraniach alebo pri použití samostatného SDR ako sprievodného prijímača ku klasickému analógovému rádiu.
RIG Sync dokáže prenášať informácie o kmitočte, druhu prevádzky (MODE), šírke filtra a stave PTT. Synchronizácia môže byť jednosmerná aj obojsmerná, pričom podporuje rôzne protokoly vrátane OmniRig, Hamlib, Kenwood CAT a TCI. Systém reaguje bez viditeľného oneskorenia, čo umožňuje plynulé preskakovanie zameriavacieho boda na panadaptéri.

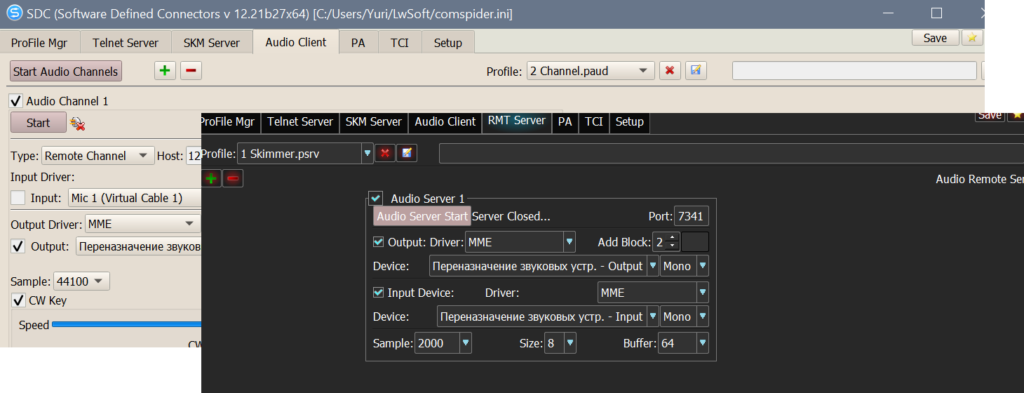

Remote Audio & COM port
Pre operátorov, ktorí prevádzkujú svoju stanicu na diaľku, obsahuje SDC modul Remote Audio & COM port. Tento modul zabezpečuje prenos vysokokvalitného zvukového signálu a sériových dát cez sieťové prostredie TCP/IP.
Audio tok je komprimovaný modernými kódovačmi s možnosťou nastavenia vzorkovacej frekvencie a bitového toku s ohľadom na priepustnosť linky. Riadiace sériové dáta (CAT, PTT, CW kľúčovanie) sú prenášané s najvyššou prioritou, čo zaručuje nízku latenciu odozvy pri kľúčovaní telegrafie alebo ovládaní VFO.

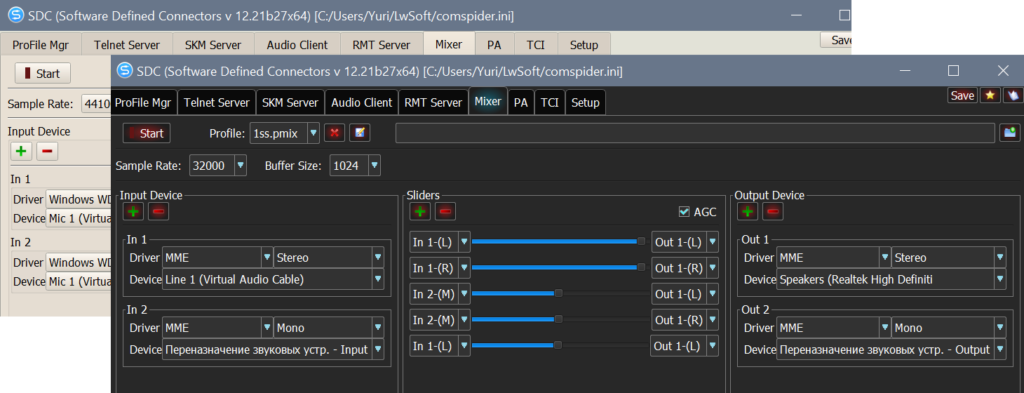

Audio Mixer
Audio Mixer v balíku SDC nahrádza zložité nastavenia systémových zvukovíc vo Windows. Poskytuje maticové smerovanie audia medzi fyzickými zvukovými kartami, virtuálnymi audiokáblami (VAC) a internými modulmi SDC.
Umožňuje nezávislé nastavenie úrovní signálu pre príjem aj vysielanie, separáciu ľavého a pravého kanála pre prácu v režime Diversity Príjem, ako aj vkladanie pomocných tónov či hlasových výziev. Mixer zabraňuje prebudeniu vstupov dekodérov, čím zvyšuje úspešnosť dešifrovania slabých digitálnych signálov v módoch FT8, FT4 či RTTY.

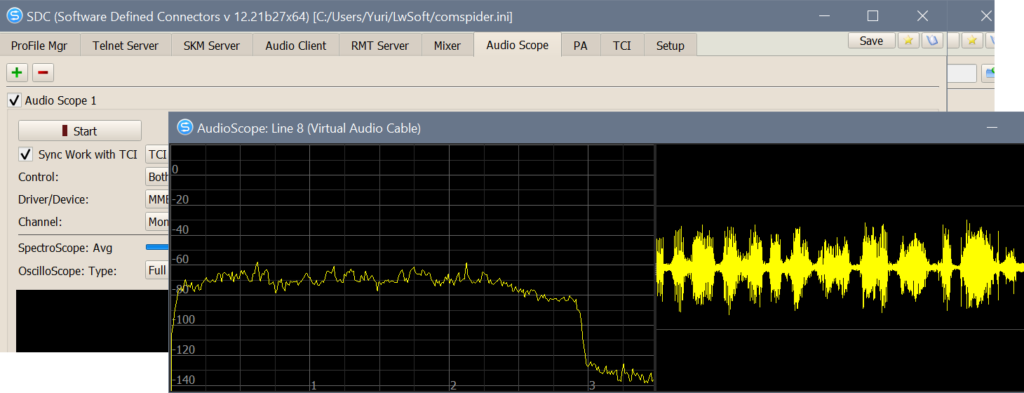

Audio Scope
Správne nastavenie vlastného vysielaného signálu je základom rádioamatérskej etiky. Modul Audio Scope poskytuje nástroje na sledovanie a analýzu nízkofrekvenčného signálu v reálnom čase.
Obsahuje dvoch hlavných pomocníkov: osciloskop pre sledovanie časového priebehu obálky signálu a spektrálny analyzátor (FFT) pre kontrolu frekvenčného spektra. Pomocou Audio Scope je možné odhaliť nežiaduce Harmonické zložky, prebudenie mikrofónového predzosilňovača, hum zo sieťového zdroja alebo nesprávne nastavenie dynamického kompresora pred vstupom do modulátora.

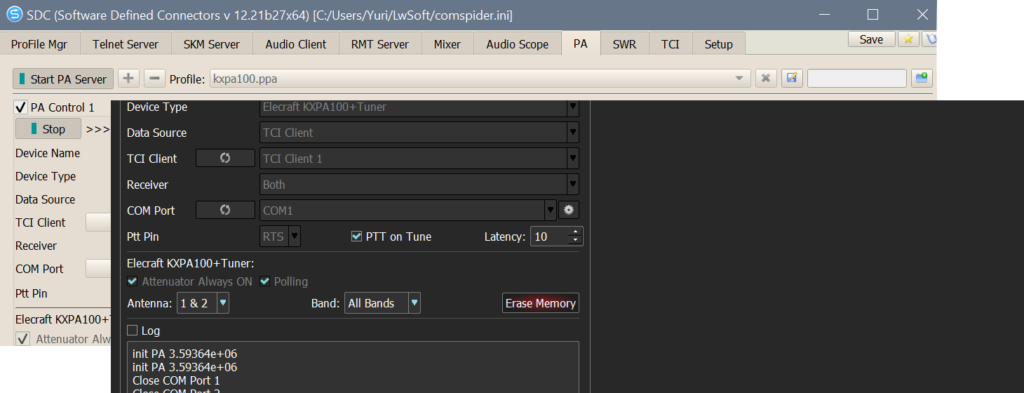

PA Control
Modul PA Control zabezpečuje automatizovanú komunikáciu medzi transceiverom, rozhraním SDC a koncovými tranzistorovými zosilňovačmi (predovšetkým séria SPE Expert). Zobrazuje prevádzkové stavy zosilňovača, ako sú výstupný výkon, Odrazený výkon (SWR), teplota chladiča, napätie a odber prúdu.
Okrem monitorovania umožňuje PA Control automatické prepínanie anténnych vstupov a pásmových filtrov v závislosti od kmitočtu VFO, čím chráni koncový stupeň pred vysielaním do neprispôsobenej záťaže. V prípade prekročenia kritických parametrov dokáže modul okamžite rozpojiť linku PTT.
Contest
Pretekový modul v SDC nie je plnohodnotnou náhradou za špecializované denníky typu N1MM+ alebo DXLog, ale tvorí vysoko efektívne jadro pre špecifické typy závodov alebo pre prácu v štýle ESM.
Modul Contest úzko spolupracuje s SKM Serverom a TCI rozhraním. Dokáže automaticky vyťahovať volacie značky priamo z CW skimmera a vkladať ich do okna okna spojenia. Podporuje vygenerované CW správy, automatické číslovanie spojení, práce v štýle Run aj S&P (Search and Pounce) a dokáže plynule kľúčovať vysielač priamo cez rozhranie TCI bez potreby externých kľúčovačov.
Postrehy používateľov a skúsenosti z prevádzky
Na základe diskusií v komunitnej skupine sdc-ut4lw a skúseností aktívnych pretekárov rezonujú pri používaní SDC predovšetkým nasledujúce praktické poznatky:
Stabilita SKM Servera pri vysokom zaťažení počas contestov je neporovnateľne vyššia ako pri klasickom CW Skimmeri. Vďaka priamemu spracovaniu TCI streamu odpadajú problémy s padaním virtuálnych audio káblov a synchronizáciou kmitočtu.
Užívatelia si pochvaľujú najmä dramatické zníženie zaťaženia procesora pri spracovaní viacpásmových IQ tokov. Zatiaľ čo kombinácia iných externých aplikácií dokáže vyťažiť systém na minimum, SDC beží hladko aj na starších PC.
Medzi nevýhody býva radená vyššia prvá náročnosť na konfiguráciu. Množstvo záložiek, parametrov a možností prepojenia môže menej skúsenému operátorovi na začiatku spôsobiť problémy. Po správnom nastavení a uložení profilu však systém beží autonómne a bez potreby zásahov.
Linky na stiahnutie a cena SDC
Softvérový balík SDC je k dispozícii na stiahnutie v shareware / freemium modeli pre nekomerčné rádioamatérske použitie. Základné riadiace a smerovacie moduly (COM Spider, RIG Sync, Audio Mixer, PA Control) sú plne bezplatné. Najvýkonnejší modul – SKM Server (CW Skimmer) – funguje v bezplatnom režime s časovým obmedzením a pre neobmedzenú prevádzku vyžaduje zakúpenie jednorazovej licencie od autora (UT4LW).
Autor Yuri Pavlov, UT4LW, systém neustále vyvíja a poskytuje pravidelné aktualizácie pre operačné systémy Windows (32-bit aj 64-bit) a Linux.
Oficiálne zdroje a dokumentácia:
| Zdroj / Dokument | Odkaz |
|---|---|
| Oficiálna webová stránka projektu | www.lw-sdc.com |
| Anglický manuál v PDF koncepte | SDC User Guide (PDF) |
| Sekcia na stiahnutie aktuálnych verzií | SDC Downloads |
| Diskusná skupina vývojára a používateľov | Google Group sdc-ut4lw |
Zhrnutie
Software Defined Connectors (SDC) od UT4LW predstavuje mimoriadne ucelený a prepracovaný softvérový ekosystém, ktorý rieši takmer všetky potreby digitálneho prepojenia na modernom rádioamatérskom pracovisku. Vďaka špičkovému CW skimmeru, stabilnému rozbočovaču sériových portov a natívnej podpore moderného protokolu TCI ide o kľúčový nástroj pre každého, kto to myslí s využitím SDR technológie, contestingom alebo vzdialenou prevádzkou vážne.
Aplikácia účinne odbúrava potrebu inštalácie mnohých nestabilných nástrojov tretích strán a spája spracovanie signálov aj dát do jedného prehľadného celku. I keď si vyžaduje počiatočné štúdium dokumentácie, odmenou za námahu je mimoriadne rýchle, flexibilné a spoľahlivé pracovisko pripravené na najnáročnejšie podmienky na pásmach.
